Die Qualität der Druckluft spielt eine entscheidende Rolle in zahlreichen industriellen Anwendungen. Eine unzureichende Druckluftqualität kann zu erheblichen Problemen führen, von Produktionsausfällen bis hin zu Qualitätseinbußen. In diesem Artikel werden wir uns detailliert mit der Messung des Ölgehalts in Druckluft gemäß der ISO 8573 Norm auseinandersetzen und beleuchten, warum diese Messung so wichtig ist.

Einführung in die Druckluftqualität

Die Druckluftqualität bezieht sich auf die Reinheit der Druckluft, die durch verschiedene Verunreinigungen beeinträchtigt werden kann. Diese Verunreinigungen umfassen unter anderem Öl, Wasser, Partikel und Staubpartikel. Die Druckluftqualität ist entscheidend für die Effizienz und Zuverlässigkeit von Druckluftanlagen. Die Druckluftaufbereitung spielt eine zentrale Rolle bei der Sicherstellung der benötigten Reinheit.

Was ist Druckluftqualität?

Druckluftqualität beschreibt den Grad der Reinheit der erzeugten Druckluft hinsichtlich verschiedener Verunreinigungen. Dazu gehören neben Öl auch Wassergehalt in der Druckluft, Staubpartikel und andere Feststoffe. Die Reinheitsklasse der Druckluft wird durch die ISO 8573 Norm definiert, welche die Grenzwerte für die verschiedenen Verunreinigungen festlegt. Die Qualität der Druckluft beeinflusst maßgeblich die Leistung und Lebensdauer der angeschlossenen Geräte und Prozesse.

Warum ist die Messung des Ölgehalts wichtig?

Die Messung des Ölgehalts in der Druckluft ist von großer Bedeutung, da Öl in der Druckluftanlage zu erheblichen Problemen führen kann. Öl kann sich in Rohrleitungen und Ventilen ablagern, was zu Verstopfungen und Funktionsstörungen führt. Zudem kann Öl die Qualität von Endprodukten beeinträchtigen, insbesondere in sensiblen Bereichen wie der Lebensmittel- und Pharmaindustrie. Der Restölgehalt in der Druckluft muss daher regelmäßig überwacht und kontrolliert werden.

Überblick über ISO 8573

Die ISO 8573 ist eine international anerkannte Norm, die die Druckluftqualität hinsichtlich verschiedener Verunreinigungen klassifiziert. Die Norm ISO 8573-1 legt die Grenzwerte für Partikelgröße, Wasser und Öl fest und definiert verschiedene Qualitätsklassen. Diese Qualitätsklassen helfen Anwendern, die spezifischen Anforderungen an die Druckluftqualität für ihre jeweilige Anwendung zu erfüllen. Atlas Copco ist ein bekannter Hersteller, der sich an diese Norm hält.

Ölgehalt in der Druckluft

Was bezeichnet der Begriff Ölgehalt?

Der Ölgehalt in der Druckluft stellt einen entscheidenden Faktor für die Bewertung der Druckluftqualität dar. Er gibt an, wie viel Öl in der Druckluft vorhanden ist. Dieser Ölgehalt kann von ölgeschmierten Kompressoren stammen oder durch Verunreinigungen in den Rohrleitungen entstehen. Die Einhaltung der Spezifikation für den Ölgehalt ist entscheidend, um die Reinheit der Druckluft für die jeweilige Anwendung zu gewährleisten.

Wie wird der Restölgehalt in der Druckluft gemessen?

Die ISO 8573-2 Norm legt die Verfahren zur Probenahme von Druckluft fest. Sie beschreibt Schutzmaßnahmen für den sicheren Transport der Proben zum Labor und definiert Prüfmethoden zur Analyse des Ölaerosolgehalts. Der gemessene Restölgehalt in der Druckluft wird in mg/m³ angegeben. Regelmäßige Messungen sind wichtig, um die Qualität der Druckluft sicherzustellen und die Effektivität der Druckluftaufbereitung zu überprüfen. Die Messung des Ölgehalts ist ein wichtiger Schritt zur Sicherstellung der Reinheit und Qualität der Druckluft.

Einfluss des Ölgehalts auf die Druckluftqualität

Der Ölgehalt in der Druckluft kann die Druckluftqualität erheblich beeinträchtigen. Hohe Ölkonzentrationen können zu Ablagerungen in Rohrleitungen und Ventilen führen, die die Funktion der Druckluftanlage beeinträchtigen. In sensiblen Anwendungen wie der Lebensmittel- oder Pharmaindustrie kann Öl zu Verunreinigungen der Endprodukte führen. Daher ist die Überwachung und Kontrolle des Ölgehalts durch geeignete Druckluftaufbereitung unerlässlich, um die Anforderungen an die Druckluftqualität zu erfüllen.

ISO 8573 und die Reinheitsklassen

Was sind die verschiedenen Klassen der ISO 8573-1?

Die ISO 8573-1 Druckluftqualitätsklasse wird durch die Analyse des Ölaerosolgehalts bestimmt. Die Norm teilt die Druckluft in verschiedene Qualitätsklassen ein, basierend auf der Konzentration von Partikeln, Wasser und Öl. Die Klassen reichen von Klasse 0 (strengste Anforderungen) bis Klasse 9 (geringste Anforderungen). Die Wahl der richtigen Reinheitsklasse hängt von der jeweiligen Anwendung ab und bestimmt die notwendigen Maßnahmen zur Aufbereitung der Druckluft.

Klasse 0: Ölfreie Druckluft

Klasse 0 nach ISO 8573-1 stellt die höchste Reinheitsklasse dar und wird oft als „ölfreie“ Druckluft bezeichnet. Obwohl technisch gesehen kein absoluter Nullwert erreicht werden kann, sind die Grenzwerte für Öl so niedrig, dass die Druckluft für besonders sensible Anwendungen geeignet ist. Typische Anwendungen für Klasse 0 Druckluft finden sich in der Lebensmittel-, Pharma- und Elektronikindustrie, wo selbst kleinste Verunreinigungen die Produktqualität beeinträchtigen könnten. Die Erzeugung von ölfreier Druckluft erfordert den Einsatz spezieller Kompressoren und Filter.

Vergleich der Reinheitsklassen

Die ISO 8573-1 Norm klassifiziert die Druckluftqualität anhand der Konzentration von Feststoffpartikeln, Wasser und Öl. Ein Vergleich der Reinheitsklassen zeigt, wie sich die Anforderungen an die Druckluftqualität je nach Anwendung unterscheiden. So benötigt beispielsweise eine Lackieranlage in der Regel Druckluft der Klasse 2 oder besser, während in der Medizintechnik oft Klasse 0 erforderlich ist. Die Auswahl der passenden Klasse ist entscheidend, um die Kosten für die Druckluftaufbereitung zu optimieren und gleichzeitig die geforderte Reinheit der erzeugten Druckluft zu gewährleisten.

Aufbereitung der Druckluft

Methoden zur Aufbereitung von Druckluft

Die Druckluftaufbereitung umfasst verschiedene Methoden, um die Druckluftqualität zu verbessern. Dazu gehören das Filtern von Partikeln, das Abscheiden von Wassergehalt und die Entfernung von Öl. Diese Aufbereitungsschritte sind entscheidend, um die Reinheit der Druckluft zu gewährleisten und die Lebensdauer der Druckluftanlage zu verlängern. Die Auswahl der geeigneten Methode hängt von der erforderlichen Druckluftqualität und der jeweiligen Anwendung ab.

Rolle von Kompressoren und Druckminderern

Kompressoren spielen eine zentrale Rolle bei der Erzeugung von Druckluft. Es gibt ölgeschmierte und ölfreie Kompressoren, wobei ölfreie Kompressoren eine höhere Druckluftqualität liefern, da sie weniger Öl in die Druckluft einbringen. Druckminderer sorgen für einen konstanten Druck und tragen zur Stabilität der Druckluftanlage bei. Die Wahl des richtigen Kompressors und die korrekte Einstellung des Druckminderers sind entscheidend für die Effizienz und Zuverlässigkeit der Druckluftversorgung.

Technologien zur Ölgehaltsmessung

Zur Messung des Ölgehalts in der Druckluft stehen verschiedene Technologien zur Verfügung. Dazu gehören unter anderem die Probenahme mit anschließender Laboranalyse sowie der Einsatz von Online-Messgeräten, die kontinuierlich den Restölgehalt in der Druckluft überwachen. Die Messergebnisse werden in mg/m³ angegeben und dienen zur Überprüfung der Effektivität der Druckluftaufbereitung. Eine regelmäßige Ölgehaltsmessung ist unerlässlich, um die Qualität der Druckluft sicherzustellen und die Anforderungen an die Druckluftqualität zu erfüllen.

Anwendung und Bedeutung der Druckluftqualität

Branchen, die hohe Druckluftqualität benötigen

Zahlreiche Branchen sind auf eine hohe Druckluftqualität angewiesen. Dazu gehören die Lebensmittel- und Pharmaindustrie, die Medizintechnik und die Elektronikfertigung. In diesen Bereichen können Verunreinigungen wie Öl oder Partikel die Qualität der Endprodukte beeinträchtigen und zu Produktionsausfällen führen. Eine sorgfältige Druckluftaufbereitung und die Einhaltung der ISO 8573 Norm sind daher unerlässlich, um die hohen Anforderungen an die Druckluftqualität zu erfüllen.

Folgen von schlechter Druckluftqualität

Eine schlechte Druckluftqualität kann schwerwiegende Folgen haben. Verunreinigungen wie Öl, Wasser oder Partikel können zu Korrosion in Rohrleitungen und Ventilen führen, die Funktion von pneumatischen Werkzeugen beeinträchtigen und die Lebensdauer von Maschinen verkürzen. In sensiblen Anwendungen können Verunreinigungen die Qualität der Endprodukte mindern und zu Produktionsausfällen führen. Die Kosten für Reparaturen und Produktionsausfälle können erheblich sein, weshalb eine regelmäßige Überwachung und Aufbereitung der Druckluft unerlässlich sind.

Best Practices für die Überwachung der Druckluftqualität

Die Überwachung der Druckluftqualität sollte regelmäßig erfolgen, um die Einhaltung der geforderten Reinheitsklasse sicherzustellen. Dazu gehört die regelmäßige Messung des Restölgehalts in der Druckluft, die Überprüfung des Wassergehalts und die Kontrolle auf Partikel. Unternehmen in Deutschland können hierfür spezialisierte Labore nutzen, die Messungen vor Ort durchführen.

MQV LABOR in Auerbach (USt-IdNr.: DE460706930) und KVALIFIKACE VALIDACE in Ostrava (USt-IdNr.: CZ686792785) decken alle deutschen Bundesländer ab und ermöglichen es, die Qualität der Druckluft normkonform zu überprüfen. Die Einhaltung der Spezifikation gemäß ISO 8573 ist entscheidend, um die Reinheit und Qualität der erzeugten Druckluft zu gewährleisten.

Preisliste für Messungen (Dutschland):

Quelle: MQV LABOR, Preisliste für die Messung der Qualität von Druckluft für das Jahr 2026; https://labkatalog.de/kategorie/oelgehalt-in-der-druckluft/

Häufige Fehler zum Ölgehalt in der Druckluft

• Annahme, dass „ölfrei“ immer bedeutet, dass überhaupt kein Öl vorhanden ist — viele Systeme sind nur „ölarm“ oder verwenden ölfrei gewartete Komponenten.
• Unterschätzung der Partikelgröße — nur weil keine sichtbaren Öltropfen vorhanden sind, können trotzdem feinste Aerosole und Öldämpfe vorhanden sein.
• Verlassen auf nur einen Messpunkt — Ölgehalt kann entlang der Leitung variieren; mehrere Proben sind nötig.
• Falsche Messmethoden oder ungeeichte Messgeräte verwenden — führt zu ungenauen Ergebnissen.
• Vernachlässigung der Einflussfaktoren wie Temperatur, Druck und Kondensat — sie verändern den Ölabscheid und die Messwerte.
• Nur auf Inline-Filter vertrauen — Filter verschleißen, sättigen und können Öl passieren, wenn sie nicht regelmäßig gewartet werden.
• Keine regelmäßige Kontrolle und Dokumentation — sporadische Messungen erfassen keine dauerhaften Probleme.
• Unzureichende Trenntechnik bei Kompressoren — Ölnebelabscheider, Separatoren und Rücklauf müssen korrekt dimensioniert sein.
• Verwechslung von Ölgehalt mit Geruch — Geruch ist kein verlässlicher Indikator für die Konzentration an Ölteilchen.
• Ignorieren von Normen und Grenzwerten (z. B. ISO 8573-1) — fehlende Einhaltung kann Qualitätsprobleme und Schäden verursachen.

Wie beeinflusst Öl den ölgehalt in der Druckluft und die Reinheit?

Der Ölgehalt in der Druckluft entsteht durch Öleintrag aus ölfreien oder ölbetriebenen Kompressoren, Öldurchbruch, Ölaerosolen und öldampf. Die Reinheit hängt von der Ölmenge (z. B. mg/m³), der Effektivität der Ölabscheidung und der richtigen Druckluftaufbereitung wie Kondensatabscheidern, Adsorptionstrocknern oder Aktivkohlefiltern ab. Für kritische Anwendungen wie pharmazeutisch oder Lebensmittel- und Getränkeindustrie sind strenge Anforderungen an die Qualität und Klasse 1 der Druckluftqualitätsklasse nötig.

Welche Rolle spielt die Qualität der Druckluft bei Produktionsprozessen und kritischen Anwendungen?

Die Qualität der Druckluft beeinflusst Produktionsprozesse direkt: Öliges Kondensat, Partikelanzahl und Kohlenwasserstoffe können Produkte kontaminieren, Maschinen verschmutzen und Ausfallzeiten verursachen. Anwender in der Lebensmittel- und Getränkeindustrie oder in pharmazeutisch sensiblen Bereichen benötigen reine Druckluft nach spezifischen Klassifizierungen und müssen daher Ölabscheidung, Drucktaupunkt und Filterstufen entsprechend planen.

Wie erkennt man Restölgehalt und Restöl in der Druckluft?

Restölgehalt lässt sich durch Messungen in mg/m³ bestimmen; Messmethoden umfassen Partikelzähler, Ölanalysen und spezielle Prüfgeräte wie OilControl. Sichtbare Indikatoren sind öliges Kondensat, öliger Geruch oder öliger Film an Bauteilen im Rohrleitungsnetz. Regelmäßige Kontrolle hilft, Öleintrag, Öldurchbruch und Ölaerosole frühzeitig zu erkennen.

Was bedeutet ölfrei verdichtender Kompressor und wie hilft er bei ölfreiem Betrieb?

Ein ölfrei verdichtender Kompressor verhindert Öl aus der angesaugten Luft in die Druckluft einzubringen, wodurch ölfreien Kompressoren die Ölmenge und Ölaerosole im System minimieren. Für Anwendungen, die reine Druckluft benötigen, sind ölfreien Kompressoren und die passende Nachbehandlung entscheidend, um die Anforderungen an die Qualität und die Druckluftqualitätsklasse zu erfüllen.

Wie beeinflusst der Drucktaupunkt die Reinheit und Kondensieren von Öl im System?

Der Drucktaupunkt gibt an, bei welchem Temperatur- und Druckverhältnis Feuchte in der Druckluft kondensiert; kondensieren fördert die Bildung von Kondensat, das Öltröpfchen und Ölaerosole binden kann. Kältetrocknern und Adsorptionstrocknern senken den Drucktaupunkt und reduzieren damit Kondensat sowie die Gefahr von Öl aus der Druckluft im Rohrleitungsnetz.

Welche Reinheitsklasse und Klassifizierung sind relevant für die Auswahl von Filtern und Trocknern?

Die Druckluftqualitätsklasse nach ISO legt Grenzen für Partikelanzahl, Ölgehalt (mg/m³) und Drucktaupunkt fest. Klasse 1 steht für sehr niedrigen Ölgehalt. Die richtige Klassifizierung bestimmt, ob Aktivkohle, Ölabscheider, Feinfilter oder Adsorptionstrocknern erforderlich sind, um die Anforderungen an die Qualität zu erreichen.

Wie kann Ölabscheidung und Ölmenge in bestehenden Druckluftanlagen reduziert werden?

Optimierungen umfassen Einbau oder Austausch von Ölabscheidern, mehrstufige Filtration, Nachrüstung von Ölabscheidern und Aktivkohlefiltern sowie Wartung von Kompressoren zur Vermeidung von Öleintrag. Maßnahmen gegen Öldurchbruch, regelmäßiges Drainen von Kondensat und Überwachung mittels Öl- und Partikelmessung helfen, Ölmenge und Ölaerosole zu senken.

Welche Messgrößen und Grenzwerte (m³, mg) sind üblich für Anwender, die reine Druckluft benötigen?

Anwender orientieren sich an ISO-Werten in mg/m³ für Öl und an Partikelanzahl pro Volumen (z. B. pro m³). Für kritische Anwendungen sind oft Werte nahe 0,01 mg/m³ oder Klasse 1 vorgeschrieben. Luftqualität, Ölmenge und Partikelanzahl sollten in regelmäßigen Intervallen kontrolliert und dokumentiert werden.

Wie wirkt sich Umgebungsluft und angesaugte Luft auf Öleintrag und Luftqualität aus?

Die Qualität der Umgebungsluft beeinflusst die angesaugte Luft und damit das Risiko von Öleintrag, Partikeln und Kohlenwasserstoffe im Kompressor. Saubere angesaugte Luft reduziert Belastung von Ölfiltern und verlängert Lebensdauer von Ölabscheidern. Bei schlechter Umgebungsluft sind stärkere Vorfilter und häufigere Wartung nötig, um die Anforderungen an die Druckluft benötigt für sensible Gerätehersteller und Produktionsprozesse zu erfüllen.

Der Drucktaupunkt ist ein entscheidender Parameter in der Drucklufttechnik. Er bestimmt die Temperatur, bei der Wasserdampf in Druckluftsystemen zu kondensieren beginnt. Ein tiefes Verständnis des Drucktaupunkts ist unerlässlich, um die Qualität der Druckluft zu gewährleisten und Schäden an Anlagen zu vermeiden. Im Folgenden werden die Grundlagen und Anwendungen des Drucktaupunkts detailliert erläutert.

Drucktaupunkt verstehen

Was ist der Drucktaupunkt?

Der Drucktaupunkt ist die Temperatur, auf die ein Gas, speziell die Druckluft, abgekühlt werden muss, damit der in ihr enthaltene Wasserdampf zu kondensieren beginnt. Anders ausgedrückt, der Drucktaupunkt ist ein Maß für den Feuchtigkeitsgehalt der Druckluft. Je niedriger der Drucktaupunkt, desto geringer ist der Wassergehalt der Druckluft und desto geringer ist das Risiko der Kondensation. Dieser Wert ist kritisch, da Kondenswasser zu Korrosion und anderen Problemen in Druckluftanlagen führen kann.

Wie wird der Drucktaupunkt gemessen?

Die Messung des Drucktaupunkts erfolgt mit speziellen Messgeräten, die den Feuchtegehalt der Druckluft erfassen. Spezialisierte Labore führen präzise Messungen des Drucktaupunkts in Druckluftsystemen durch, um sicherzustellen, dass die Anforderungen an die Druckluftqualität erfüllt werden. Die Messungen werden nach den Normen ISO 8573-1, ISO 8573-2, ISO 8573-3, ISO 8573-4 und ISO 8573-7 durchgeführt. Eine regelmäßige Überwachung des Taupunkts in Druckluft ist wichtig, um die Effizienz des Trockners und die Qualität der Druckluft zu gewährleisten.

Wichtigkeit des Drucktaupunkts in der Industrie

Der Drucktaupunkt ist die wichtigste Kennzahl zur Beurteilung der Luftfeuchtigkeit in Druckluftsystemen. Ein niedriger Drucktaupunkt verhindert zuverlässig die Bildung von Kondenswasser und minimiert so das Risiko von Korrosion, Oxidation und mikrobiologischem Wachstum. Die internationale Norm ISO 8573-1 legt verbindliche Grenzwerte für die Feuchtigkeit in Druckluftsystemen fest und bildet damit die Grundlage für eine professionelle Qualitätsbewertung. Eine regelmäßige Messung des Drucktaupunkts ermöglicht es, die Qualität der Druckluft exakt zu bewerten und den zuverlässigen Betrieb der Anlagen sicherzustellen.

Der Taupunkt

Definition und Bedeutung des Taupunkts

Der Taupunkt ist die Temperatur, auf die ein Luftpaket abgekühlt werden muss, damit der darin enthaltene Wasserdampf zu kondensieren beginnt. Bei dieser Temperatur erreicht die Luft ihren Sättigungsdampfdruck. Der Taupunkt ist ein Maß für den Feuchtigkeitsgehalt der Luft: Je höher der Taupunkt, desto mehr Wasserdampf ist in der Luft enthalten. Die Kenntnis des Taupunkts ist wichtig, um die Wahrscheinlichkeit von Kondensation zu beurteilen und das Risiko von Korrosion zu minimieren. In Druckluftsystemen spielt der Drucktaupunkt eine zentrale Rolle.

Unterschied zwischen atmosphärischem Taupunkt und Drucktaupunkt

Der Unterschied zwischen dem atmosphärischen Taupunkt und dem Drucktaupunkt liegt im Druckniveau, auf das sich die Messung bezieht. Der atmosphärische Taupunkt wird bei normalem Atmosphärendruck gemessen und gibt den Feuchtigkeitsgehalt der Umgebungsluft an. Der Drucktaupunkt hingegen bezieht sich auf den Taupunkt in Druckluftsystemen, wo der Druck höher ist als der atmosphärische Druck. Da die Fähigkeit der Luft, Wasserdampf aufzunehmen, vom Druck abhängt, ist der Drucktaupunkt in Druckluftsystemen relevanter für die Beurteilung der Kondensationsgefahr.

Einflussfaktoren auf den Taupunkt

Mehrere Faktoren beeinflussen den Taupunkt. Der Feuchtigkeitsgehalt spielt eine wesentliche Rolle: Je mehr Wasserdampf in der Luft vorhanden ist, desto höher ist der Taupunkt. Verunreinigungen in der Luft können ebenfalls den Kondensationsprozess beeinflussen und somit indirekt den Taupunkt beeinflussen. Weitere Einflüsse sind:

Drucktaupunkt in Druckluftsystemen

Wie beeinflusst der Drucktaupunkt die Effizienz von Druckluftsystemen?

Der korrekte Drucktaupunkt ist entscheidend für die Effizienz von Druckluftsystemen. Ein zu hoher Drucktaupunkt führt zu Kondensation, was die Leistung mindert und zu Korrosion führt. Durch die Einhaltung des optimalen Drucktaupunkts wird sichergestellt, dass das Druckluftsystem effizient arbeitet, die Lebensdauer der Druckluftanlage verlängert wird und die Qualität der Druckluft den Anforderungen entspricht. Dies minimiert Ausfallzeiten und Wartungskosten. Die Überwachung des Taupunkts in Druckluft ist essenziell, um die Effizienz zu gewährleisten.

Probleme bei zu niedrigem Drucktaupunkt

Ein zu niedriger Drucktaupunkt, oft durch übermäßige Trocknung mittels Kältetrockner oder Adsorptionstrockner erzielt, kann ebenfalls Probleme verursachen. Sehr trockene Druckluft kann Dichtungen und Schmierung in pneumatischen Werkzeugen und Geräten austrocknen, was zu erhöhtem Verschleiß und Ausfällen führt. Zudem ist die Erzeugung eines extrem niedrigen Drucktaupunkts energieintensiv und somit unwirtschaftlich. Die Optimierung des Drucktaupunkts berücksichtigt daher sowohl die Vermeidung von Kondensation als auch die Aufrechterhaltung der Funktionalität des Druckluftsystems.

Optimierung des Drucktaupunkts in der Praxis

In der Praxis ist die Optimierung des Drucktaupunkts ein fortlaufender Prozess. Regelmäßige Messungen des Drucktaupunkts sind notwendig, um Abweichungen festzustellen und die Einstellungen der Trocknungsanlagen anzupassen. Die Auswahl des geeigneten Trockners – ob Kältetrockner oder Adsorptionstrockner – hängt von den spezifischen Anforderungen der Anwendung ab. Eine sorgfältige Analyse der benötigten Druckluftqualität und des zulässigen Feuchtigkeitsgehalts ist entscheidend, um den optimalen Drucktaupunkt zu erreichen und die Effizienz des Druckluftsystems zu maximieren.

Berechnungen und Tabellen

Formeln zur Berechnung des Drucktaupunkts

Die Berechnung des Drucktaupunkts erfordert komplexe Formeln, die den Einfluss von Temperatur, Druck und relativer Feuchte berücksichtigen. Eine vereinfachte Darstellung zeigt, dass der Drucktaupunkt mit steigendem Druck sinkt, da die Fähigkeit der Luft, Wasserdampf zu halten, abnimmt. Diese Berechnungen helfen, den optimalen Drucktaupunkt für verschiedene Anwendungen zu bestimmen. Tools und Software von Anbietern wie Atlas Copco bieten präzise Berechnungen und unterstützen bei der Dimensionierung der Druckluftaufbereitung.

Tabellen mit Drucktaupunkten bei verschiedenen Temperaturen und Drücken

Tabellen, die Drucktaupunkte bei verschiedenen Temperaturen und Drücken darstellen, sind ein nützliches Hilfsmittel zur Bestimmung des idealen Drucktaupunkts. Diese Tabellen zeigen, wie sich der Taupunkt verändert, wenn sich Temperatur und Druck im Druckluftsystem ändern. Durch Ablesen des entsprechenden Drucktaupunkts in der Tabelle kann man sicherstellen, dass die Druckluftqualität den Anforderungen entspricht und das Risiko von Kondensation minimiert wird. Solche Tabellen sind besonders hilfreich bei der Planung und Optimierung von Druckluftanlagen.

Numerische Daten zur Analyse von Drucktaupunkten

Die Analyse numerischer Daten zum Drucktaupunkt liefert wertvolle Erkenntnisse über die Leistung von Druckluftsystemen. Durch die kontinuierliche Erfassung und Auswertung von Drucktaupunktmessungen können Trends erkannt und frühzeitig Maßnahmen ergriffen werden, um Probleme zu vermeiden. Diese Daten ermöglichen es, die Effizienz der Trockner zu überwachen, den Energieverbrauch zu optimieren und die Lebensdauer der Druckluftanlage zu verlängern. Die Analyse von Messdaten zum Drucktaupunkt ist somit ein unverzichtbarer Bestandteil des Qualitätsmanagements in der Drucklufttechnik.

Preisliste für Messungen (Dutschland):

Quelle: MQV LABOR, Preisliste für die Messung der Qualität von Druckluft für das Jahr 2026; https://labkatalog.de/kategorie/taupunkt-in-druckluft/

Was bedeutet dtp und wie unterscheidet es sich vom pdp beim Kompressor?

dtp steht für Drucktaupunkt und beschreibt die Temperatur, bei der die darin enthaltene Feuchtigkeit in Druckluft bei einem bestimmten Betriebsdruck kondensiert. Im Gegensatz dazu bezeichnet pdp (partial dew point) den Partialtaupunkt oft bei atmosphärischem Druck. Bei Kompressor- und Drucklufterzeugung ist der Drucktaupunkt entscheidend, weil ein höherer Druck die Kondensation begünstigt und daher der dtp typischerweise niedriger angegeben wird als der atmosphärische Taupunkt.

Wie genau sind taupunktmessgeräte und dtp-Messungen in Druckluftsysteme?

Die Genauigkeit von Taupunktmessgeräten und Taupunktsensoren variiert je nach Bauart; hochwertige Messgeräte liefern Echtzeitdaten mit ±0,1 bis ±1 °C Genauigkeit. Für industrielle Anwendungen wie Lebensmittel- und Pharmaindustrie ist eine hohe Genauigkeit wichtig, um Kontamination und Korrosion zu verhindern und die Produktqualität zu gewährleisten. Regelmäßige Kalibrierung sichert zuverlässige dtp-Werte.

Warum ist ein niedriger dtp für pneumatische Systeme und nachkühler wichtig?

Ein niedriger Drucktaupunkt weist immer darauf hin, dass die Feuchtigkeit in der Druckluft so gering ist, dass bei normalem Betrieb weniger Kondensat entsteht. Nachkühler und Drucklufttrockners senken die Temperatur und damit den Wassergehalt der Druckluft, wodurch im System weniger Kondensat entsteht, das Korrosion, Kontamination und Verstopfungen in pneumatischen Komponenten verursachen kann.

Wie beeinflusst die Temperatur (°C) und der Volumenstrom den dtp in der Druckluft?

Wenn die Temperatur steigt, erhöht sich auch die Fähigkeit der Luft, Feuchtigkeit zu halten, sodass bei gleicher Feuchtigkeitsmenge der dtp sinkt. Ein hoher Volumenstrom kann Wärme und Feuchtigkeit transportieren und lokale Schwankungen im dtp verursachen. Daher sind Temperaturangaben in °C und der Volumenstrom wichtige Parameter bei der Taupunktmessung und Auswahl des richtigen Messgeräts.

Kann feuchtigkeit in der Luft zu Problemen in industriellen Anwendungen wie der Pharmaindustrie führen?

Ja, feuchtigkeit kann zu Korrosion, Kontamination und Qualitätsverlust in Endprodukten führen. In der Pharmaindustrie und Lebensmittel- und Pharmaindustrie ist der Wassergehalt ihrer Druckluft so gering wie möglich zu halten, weil feuchte Luft einen höheren Feuchtigkeitsgehalt trägt und bei erhöhtem Druck schneller kondensiert, was die Prozesssicherheit und Produktqualität gefährdet.

Wie wähle ich das richtige taupunktmessgerät für meine Druckluftanlage aus?

Die Auswahl des richtigen Taupunktmessgeräts hängt von Betriebsdruck, gewünschten dtp-Wert, Genauigkeit, Reaktionszeit und Umgebung ab. Für Echtzeitdaten und Überwachung in kritischen Prozessen eignen sich online-fähige Taupunktmessgeräte und Taupunktsensoren; für einfache Anlagen können kostengünstigere Lösungen genügen. Achten Sie auf Betriebstemperaturbereich, Messbereich in °C und Kompatibilität mit Ihrem Kompressor und Drucklufttrockner.

Was bedeutet es, wenn die Druckluft gesättigt ist, und wie erkennt man es am dtp?

Wenn Druckluft feuchtigkeit gesättigt ist, enthält sie die maximale Menge Wasser bei der aktuellen Temperatur und Druck, so dass bei einer Temperaturabsenkung Feuchtigkeit kondensiert. Ein dtp nahe der aktuellen Lufttemperatur deutet auf gesättigte Zustände hin; regelmäßige Taupunktmessung hilft, gesättigte Bereiche zu erkennen und Maßnahmen wie Nachkühler oder Trockner einzuleiten.

Wie helfen taupunktsensors bei der Vermeidung von Kondensat und Kontamination im System?

Taupunktsensoren liefern kontinuierliche Daten zum dtp und ermöglichen die Steuerung von Trocknern, Nachkühlern und Entwässerungen. Mit diesen Echtzeitdaten kann der Wassergehalt der Druckluft so gering gehalten werden, dass weniger Kondensat entsteht und damit das Risiko von Korrosion, Verunreinigungen und Ausfällen in pneumatischen Systemen gesenkt wird.

In der Lebensmittel- und Getränkeindustrie spielt die Qualität der Druckluft eine entscheidende Rolle. Dieser Artikel beleuchtet die Bedeutung von sauberer Druckluft, die Einhaltung der ISO 8573-1 Norm und die vielfältigen Anwendungen von Druckluft in diesem sensiblen Bereich.

Druckluft in der Lebensmittel- und Getränkeindustrie

Definition und Bedeutung von Druckluft

Druckluft ist komprimierte Luft, die als Energieträger in zahlreichen industriellen Prozessen eingesetzt wird. In der Lebensmittel- und Getränkeindustrie ist Druckluft unerlässlich, um verschiedene Maschinen und Anlagen zu betreiben. Die Druckluft muss jedoch von hoher Qualität sein, um Verunreinigungen zu vermeiden und die Lebensmittelsicherheit zu gewährleisten. Die Reinheit der Druckluft wird durch die ISO 8573-1 Norm definiert.

Rolle der Druckluft in der Lebensmittelproduktion

Druckluft spielt in der Lebensmittelproduktion eine zentrale Rolle, da sie häufig direkt oder indirekt mit Lebensmitteln und Produktionsmaschinen in Kontakt kommen kann. Die Qualität der Druckluft ist dabei entscheidend, um Verunreinigungen durch Partikel, Wasser oder Öl zu vermeiden. Die regelmäßige Kontrolle stellt sicher, dass die Druckluft die erforderlichen Qualitätsstandards einhält und zur Lebensmittelsicherheit beiträgt. Die Einhaltung der ISO 22000 und HACCP ist hierbei unerlässlich.

Typische Anwendungen von Druckluft

Der Einsatz von Druckluft in der Lebensmittel- und Getränkeindustrie ist vielfältig. Druckluft wird in unterschiedlichen Bereichen verwendet, zum Beispiel bei:

• Abfüllen von Getränken
• Verpacken von Lebensmitteln
• Steuerung von Produktionsanlagen

Auch beim Reinigen von Behältern und der Förderung von Produkten spielt Druckluft eine wichtige Rolle. Abhängig von der jeweiligen Anwendung, muss die Druckluftqualität den Anforderungen der ISO 8573-1 entsprechen, um eine Kontamination der Lebensmittel zu verhindern. Die Auswahl des richtigen Kompressors und Filters ist entscheidend für die Reinheit der Druckluft.

ISO 8573-1 und Druckluftqualität

Überblick über die Norm ISO 8573-1

Die internationale Norm ISO 8573-1 spielt eine zentrale Rolle, um die Qualität der Druckluft in der Lebensmittel- und Getränkeindustrie sicherzustellen. Diese Norm, auch bekannt als DIN EN ISO 8573-1, definiert Reinheitsklassen für Druckluft hinsichtlich Partikel, Wasser und Öl. Besonders in der Lebensmittelproduktion wird auf die Einhaltung dieser Klassen geachtet, typischerweise Klasse 1:4:1, 2:4:1 oder 3:4:1 nach ISO 8573-1. Die Norm ist unerlässlich für die Lebensmittelsicherheit.

Reinheitsklassen und deren Bedeutung

Die Reinheitsklassen nach ISO 8573-1 geben an, wie viele Partikel, wie viel Wasser und Öl in der Druckluft vorhanden sein dürfen. Diese Klassen reichen von 1 bis 9, wobei Klasse 1 die höchste Reinheit und Klasse 9 die niedrigste Reinheit darstellt. Die Auswahl der richtigen Reinheitsklasse ist abhängig von der jeweiligen Anwendung in der Lebensmittel- und Getränkeindustrie. Die Einhaltung dieser Klassen ist entscheidend, um Verunreinigungen in der Lebensmittelproduktion zu vermeiden.

Klasse 0 für höchste Lebensmittelsicherheit

Die ISO 8573-1 Klasse 0 für höchste Lebensmittelsicherheit stellt die anspruchsvollste Reinheitsklasse dar. Sie wird in sensiblen Bereichen der Lebensmittel- und Getränkeindustrie eingesetzt, in denen direkter Kontakt der Druckluft mit Lebensmitteln besteht. Klasse 0 garantiert, dass die Druckluft frei von Öl und Partikeln ist, was die Lebensmittelsicherheit maßgeblich erhöht. Druckluftsysteme, die Klasse 0 erfüllen, sind unerlässlich, um höchste Qualitätsstandards einzuhalten.

Kompressoren und deren Einsatz

Arten von Kompressoren in der Lebensmittelindustrie

In der Lebensmittel- und Getränkeindustrie werden verschiedene Arten von Kompressoren eingesetzt, um die benötigte Druckluft zu erzeugen. Zu den gängigsten Typen gehören Schraubenkompressoren und Kolbenkompressoren. Die Auswahl des richtigen Kompressors hängt von den spezifischen Anforderungen der Anwendung ab, wie beispielsweise dem benötigten Druck, der Luftmenge und der geforderten Druckluftqualität. Die Kompressoren müssen zuverlässig sein, um eine kontinuierliche Produktion zu gewährleisten.

Schraubenkompressoren vs. Kolbenkompressoren

Schraubenkompressoren und Kolbenkompressoren unterscheiden sich in ihrer Bauweise und ihren Eigenschaften. Schraubenkompressoren sind effizienter und liefern eine gleichmäßigere Druckluft, während Kolbenkompressoren robuster sind und sich besser für intermittierenden Betrieb eignen. In der Lebensmittel- und Getränkeindustrie werden oft ölfreie Schraubenkompressoren bevorzugt, da sie das Risiko von Ölverunreinigungen minimieren und so die Lebensmittelsicherheit erhöhen. Die Wartung spielt bei beiden Kompressortypen eine wichtige Rolle.

Auswahl des richtigen Kompressors für die Anwendung

Die Auswahl des richtigen Kompressors für die Anwendung in der Lebensmittel- und Getränkeindustrie erfordert eine sorgfältige Analyse der spezifischen Bedürfnisse. Faktoren wie die benötigte Druckluftqualität, die Betriebsdauer und die Umgebung spielen eine entscheidende Rolle. Ölfreie Kompressoren sind oft die beste Wahl, um Verunreinigungen zu vermeiden und die Einhaltung der ISO 8573-1 zu gewährleisten. Eine regelmäßige Wartung und der Einsatz von Filtern sind unerlässlich, um die Lebensdauer des Kompressors zu verlängern und die Qualität der Druckluft sicherzustellen.

Prozesssicherheit und Einhaltung von Standards

Wichtigkeit der Einhaltung von ISO-Normen

Die Einhaltung von ISO-Normen, insbesondere der ISO 8573-1, ist in der Lebensmittel- und Getränkeindustrie unerlässlich, um die Qualität der Druckluft und damit die Lebensmittelsicherheit zu gewährleisten. Diese Normen legen die Reinheitsklassen für Druckluft fest und helfen, Verunreinigungen durch Partikel, Wasser und Öl zu minimieren. Durch die Einhaltung dieser Normen wird sichergestellt, dass die Druckluftsysteme zuverlässig und effizient arbeiten.

Messtechnik zur Überwachung der Druckluftqualität

Zur Überwachung der Druckluftqualität in der Lebensmittel- und Getränkeindustrie werden verschiedene Messtechniken eingesetzt. Typische Messgrößen umfassen:

• Partikelgehalt
• Drucktaupunkt
• Öl-Aerosol-Gehalt

Zusätzlich können, insbesondere in sensiblen Bereichen der Lebensmittelproduktion, auch mikrobiologische Parameter wie Bakterien, Hefen und Schimmelpilze gemessen werden. Der Einsatz von Druckluft in der Lebensmittel- und Getränkeindustrie erfordert diese Messungen.

Strategien zur Gewährleistung der Prozesssicherheit

Um die Prozesssicherheit in der Lebensmittelproduktion zu gewährleisten, sind umfassende Strategien notwendig. Dazu gehören die Auswahl geeigneter ölfreier Kompressoren, der Einsatz von Filtern zur Entfernung von Verunreinigungen und die regelmäßige Wartung der Druckluftsysteme. Die Einhaltung der ISO 22000 und HACCP Standards ist ebenfalls unerlässlich, um die Lebensmittelsicherheit zu gewährleisten und die Qualität der Druckluft sicherzustellen. Die Zuverlässigkeit der Druckluft ist entscheidend.

Effizienter Einsatz von Druckluft

Best Practices für die Drucklufttechnik

Für einen effizienten Einsatz von Druckluft in der Lebensmittel- und Getränkeindustrie gibt es mehrere Best Practices. Einige wichtige Maßnahmen umfassen:

• Regelmäßige Überprüfung und Wartung der Druckluftsysteme.
• Optimierung des Druckluftnetzes zur Minimierung von Leckagen.

Darüber hinaus ist der Einsatz von energieeffizienten Kompressoren ratsam und die Einhaltung der ISO 8573-1 Norm ist eine wichtige Best Practice, um die Qualität der Druckluft sicherzustellen und Verunreinigungen zu vermeiden.

Kosten-Nutzen-Analyse der Druckluftnutzung

Eine Kosten-Nutzen-Analyse der Druckluftnutzung ist wichtig, um die Wirtschaftlichkeit des Einsatzes von Druckluft in der Lebensmittel- und Getränkeindustrie zu bewerten. Dabei werden die Kosten für die Erzeugung, Aufbereitung und Verteilung der Druckluft den Vorteilen gegenübergestellt, die durch den Einsatz von Druckluft erzielt werden. Durch eine solche Analyse können Einsparpotenziale identifiziert und die Effizienz der Druckluftnutzung verbessert werden.

Innovationen zur Verbesserung der Druckluftqualität

Innovationen spielen eine entscheidende Rolle bei der Verbesserung der Druckluftqualität in der Lebensmittel- und Getränkeindustrie. Neue Filtertechnologien, verbesserte Kompressoren und fortschrittliche Überwachungssysteme tragen dazu bei, die Reinheit der Druckluft zu erhöhen und die Einhaltung der ISO 8573-1 Norm zu gewährleisten. Diese Innovationen ermöglichen es, höchste Qualitätsstandards einzuhalten und die Lebensmittelsicherheit kontinuierlich zu verbessern.

Preisliste für Messungen (Dutschland):

Quelle: MQV LABOR, Preisliste für die Messung der Qualität von Druckluft für das Jahr 2026; https://labkatalog.de/kategorie/druckluft-in-der-lebensmittelindustrie/

Häufige Fehler bei Druckluft in der Lebensmittelindustrie

• Keine hygienegerechte Aufbereitung: Verzicht auf Filtration, Ölabscheidung und Sterilfiltration führt zu Kontaminationen durch Partikel, Öl und Mikroorganismen.
• Unzureichende Trocknung: Feuchte Druckluft fördert Korrosion, mikrobielles Wachstum und beeinträchtigt Verpackungsprozesse.
• Falsche bzw. fehlende Klassifizierung: Druckluft wird nicht nach Reinheitsklassen (z. B. ISO 8573-1) bewertet, wodurch ungeeignete Qualitätsanforderungen angewendet werden.
• Ölgeschmierte Kompressoren ohne Schutzmaßnahmen: Einsatz von ölgeschmierten Kompressoren direkt ohne zuverlässige Öl-/Aerosolabscheidung erhöht Risiko von Ölverunreinigung.
• Mangelnde Überwachung und Wartung: Fehlende regelmäßige Kontrolle von Filtern, Trocknern und Drainagen führt zu Leistungsabfall und erhöhtem Kontaminationsrisiko.
• Unzureichende Dokumentation und Rückverfolgbarkeit: Keine Aufzeichnungen über Wartungen, Filterwechsel oder Qualitätskontrollen erschweren Ursachenforschung bei Beanstandungen.
• Falsche Materialwahl in Leitungen und Komponenten: Korrosionsanfällige oder schwer zu reinigende Materialien begünstigen Biofilme und Verunreinigung.
• Unsachgemäße Punktaufbereitung: Keine sterile oder partikelfreie Versorgung an kritischen Stellen (z. B. Abfüllköpfe), obwohl erforderlich.
• Unzureichende Trennung von Prozess- und Serviceluft: Gemeinsame Nutzung derselben Versorgung für pneumatische Steuerung und Produktkontakt kann zu Kontaminationen führen.
• Nichteinhaltung gesetzlicher und normativer Vorgaben: Ignorieren relevanter Standards und Lebensmittelhygienevorschriften erhöht Haftungs- und Sicherheitsrisiken.

Druckluft in der Lebensmittelindustrie: Warum ist sie so wichtig?

Druckluft in der Lebensmittelindustrie wird in zahlreichen Produktionsprozessen eingesetzt, von pneumatisch gesteuerten Abfüllanlagen bis zur Reinigung und zum Abblasen von Verpackungen. Ein konstante druckluftversorgung ist entscheidend für die Qualität der Produkte, die Einhaltung internationaler Hygiene-Vorschriften und zur Vermeidung von mikroorganismen-kontamination in lebensmitteln und getränken. Die richtige Auslegung des druckluftsystems reduziert stillstandszeiten und sichert das Endprodukt.

Schraubenkompressor in lebensmittelgerechten Anwendungen: Was ist zu beachten?

Schraubenkompressor sind aufgrund ihrer robusten Bauweise und hohen Energieeffizienz weit verbreitet in druckluftsystemen der Lebensmittelherstellung. Wichtig ist die Wahl eines ölfrei verdichtende oder geeigneten Drucklufterzeuger, je nach anwendung, um die beste druckluftqualität zu gewährleisten. Einfache wartung, konstante drucklufterzeugung und passende druckluftaufbereitung mit trockner und filter sind entscheidend für die Prozesssicherheit.

Beste Druckluftqualität: Wie erreicht man die höchste Reinheit?

Die beste druckluftqualität wird durch eine Kombination aus ölfreien Drucklufterzeugern, mehrstufiger Filtration, Trocknern und gegebenenfalls Stickstofferzeugung erreicht. Gemäß ISO 8573–1 lassen sich Reinheitsgrade definieren; für lebensmittelrelevante Anwendungen empfiehlt sich oft die höchste reinheitsstufe, um das Produktqualität beeinträchtigen durch Öl, Partikel oder Feuchtigkeit zu verhindern. Regelmäßige Überwachung und Wartung reduzieren zudem mikroorganismen-Risiken.

Reinheitsklasse und ISO 8573–1: Welche Klasse braucht die Lebensmittelindustrie?

Die Auswahl der passenden Reinheitsklasse richtet sich nach dem Verwendungszweck: Direkter Kontakt mit Lebensmitteln erfordert strenge Reinheitsklassen gemäß iso 8573–1, oft mit ölfreiem Betrieb und separater Filtration. Für pneumatisch betriebene Verpackungsmaschinen oder Abblasarbeiten sind differenzierte Anforderungen möglich. Die Einhaltung internationaler Hygiene-Vorschriften und dokumentierte Prüfungen sichern die Produktqualität.

Ölfreier Betrieb: Wann sind ölfreie Systeme notwendig?

Ölfreier druckluft ist zwingend, wenn die erzeugten druckluft direkt mit Lebensmitteln in Berührung kommt oder wenn die Produktqualität durch Kontamination beeinträchtigt würde. Ölfrei verdichtende schraubenkompressor oder spezielle ölfreie Drucklufterzeuger in Kombination mit filtrationsstufen und trockner und filter reduzieren das Risiko von Ölnebel und Mikroorganismen im endprodukt.

Wie verhindert man Kontaminationen in druckluftsystemen und wie druckluft entfernen?

Kontaminationen lassen sich durch eine passende druckluftaufbereitung, regelmäßige Filterwechsel, kondensatentfernung und Desinfektionsmaßnahmen vermeiden. Um druckluft entfernen bzw. gezielt abblasen zu steuern, sollten Ventile und Abblasstellen so ausgelegt sein, dass kein Rückfluss oder Staub in Produktionsprozesse gelangt. Dokumentierte Reinigungsintervalle und Überwachung reduzieren mikroorganismen-Wachstum.

Wie beeinflussen energieeffizienz und einfache wartung die Betriebskosten?

Eine energieeffiziente druckluftanlage mit modernen schraubenkompressor, optimierter Drucklufterzeugung und minimalen Druckverlusten senkt Betriebskosten erheblich. Komponenten mit einfacher wartung reduzieren Stillstandszeiten und Wartungskosten. Regelmäßige Wartung und effiziente Trockner und filter erhalten die beste druckluftqualität und verlängern Lebensdauer des Systems.

Druckluftbedarf planen: Wie dimensioniert man ein druckluftsystem für die Herstellung von Lebensmitteln?

Die Ermittlung des druckluftbedarf erfolgt je nach anwendung, Anzahl und Zykluszeit der pneumatisch betriebenen Geräte. Ein korrekt dimensioniertes Druckluftsystem vermeidet Druckschwankungen, sichert konstante druckluftversorgung und minimiert Energieverbrauch. Faktoren wie drucklufterzeuger-Auslegung, Reserven für Spitzenlasten, Filtration und trockner sowie die Integration von Stickstofferzeugung bei Bedarf sind zu berücksichtigen.

Sicherheit und Qualität: Welche Prüfungen und Dokumentationen sind erforderlich?

Für die Lebensmittelerzeugung sind regelmäßige Prüfungen auf Reinheit gemäß ISO-Standards, dokumentierte Wartungsprotokolle und Validierungen der druckluftaufbereitung erforderlich. Die Einhaltung internationaler Hygiene-Vorschriften, Nachweise über ölfreie Systeme, Filtrationsstufen und Monitoring der erzeugten druckluft sichern die Produktqualität und vereinfachen Audits durch Behörden oder Kunden.

In der modernen Industrie ist die Druckluftmessung ein unverzichtbarer Bestandteil, um Energiekosten zu senken und die Effizienz von Druckluftsystemen zu optimieren. Dieser Artikel beleuchtet die verschiedenen Aspekte der Druckluftmessung, von den Grundlagen bis zu den fortschrittlichsten Technologien, um Ihnen ein umfassendes Verständnis dieser wichtigen Thematik zu vermitteln.

Einführung in die Druckluftmessung

Was ist Druckluftmessung?

Die Druckluftmessung umfasst die Überwachung und Quantifizierung von Druckluft-Parametern innerhalb eines Druckluftsystems. Ziel ist es, den Druckluftverbrauch zu erfassen und die Druckluftqualität sicherzustellen. Durch präzise Druckluftmessung können Leckagen erkannt und behoben werden, was die Effizienz der Anlagen steigert. Die Messung des Druckluftverbrauchs ist entscheidend, um den Druckluftverbrauch zu verstehen und zu optimieren.

Bedeutung der Druckluft in der Industrie

Druckluft ist in vielen industriellen Bereichen unerlässlich. Sie treibt Werkzeuge an, steuert Prozesse und sichert die Aufrechterhaltung des Betriebsdrucks. Die präzise Druckluftmessung trägt dazu bei, den Druckluftverbrauch zu reduzieren und die Energieeffizienz zu verbessern. Da Druckluft oft direkten Kontakt zu Produkten hat, ist die Überwachung der Druckluftqualität von größter Bedeutung, um Kontaminationen zu vermeiden. Ohne eine korrekte Verbrauchsmessung kann der Energieverbrauch nicht optimal gestaltet werden.

Überblick über Messgeräte und Sensoren

Für die Druckluftmessung stehen verschiedene Messgeräte und Sensoren zur Verfügung. Dazu gehören Druckluftzähler, die den Durchfluss der Druckluft messen, sowie Sensoren, die den Druck und die Temperatur erfassen. Die Auswahl des richtigen Messgeräts hängt von der spezifischen Anwendung und den Anforderungen des Druckluftsystems ab. Moderne Messtechnik ermöglicht eine Genauigkeit, die zur Einhaltung von Normen wie DIN EN ISO 50001 beiträgt.

Druckluftzähler und deren Funktionsweise

Arten von Druckluftzählern

Es gibt verschiedene Arten von Druckluftzählern, die je nach Anwendung und Druckluftsystem eingesetzt werden. Dazu gehören thermische Massendurchflussmesser, Flügelradzähler und Ultraschallzähler. Die Wahl des geeigneten Zählers hängt von Faktoren wie Durchflussmenge, Druckluftqualität und den spezifischen Anforderungen der Anlagen ab. Die präzise Druckluftmessung beginnt mit der Auswahl des richtigen Messgeräts.

Messprinzipien von Druckluftzählern

Die Messprinzipien von Druckluftzählern variieren je nach Typ. Thermische Massendurchflussmesser messen die Wärmeabfuhr von einem beheizten Sensor, um den Durchfluss zu bestimmen. Flügelradzähler nutzen die Drehbewegung eines Rades im Druckluftstrom, während Ultraschallzähler Schallwellen verwenden, um die Durchflussmenge zu messen. Die Genauigkeit der Messung ist entscheidend für die Effizienz des Druckluftsystems.

Vorteile der präzisen Druckluftmessung

Die präzise Druckluftmessung bietet zahlreiche Vorteile, darunter die Reduzierung der Energiekosten und die Verbesserung der Energieeffizienz. Durch die genaue Überwachung des Druckluftverbrauchs können Leckagen frühzeitig erkannt und behoben werden. Dies führt zu einer optimalen Nutzung der Druckluft und senkt die Betriebskosten. Die präzise Druckluftmessung ist somit ein wichtiger Schritt zur Optimierung der Druckluftanlage.

Druckluftverbrauchsmessung und ihre Bedeutung

Wie wird der Druckluftverbrauch gemessen?

Die Messung des Druckluftverbrauchs erfolgt in der Regel mit Druckluftzählern, die an verschiedenen Stellen im Druckluftsystem installiert werden. Diese Messgeräte erfassen die Durchflussmenge der Druckluft und ermöglichen so eine genaue Überwachung des Verbrauchs. Moderne Messtechnik bietet die Möglichkeit, die Daten in Echtzeit zu überwachen und auszuwerten, um den Druckluftverbrauch zu optimieren und die Effizienz zu steigern.

Einfluss auf Energiekosten und Kostenfaktoren

Die Druckluftverbrauchsmessung hat einen direkten Einfluss auf die Energiekosten, da Druckluft in der Erzeugung energieintensiv ist. Durch die genaue Messung des Druckluftverbrauchs können ineffiziente Verbraucher identifiziert und Maßnahmen zur Senkung des Stromverbrauchs ergriffen werden. Die Leckageüberwachung spielt hierbei eine entscheidende Rolle, da Leckagen zu erheblichen Verlusten führen können. Die Verbrauchsmessung hilft, die Betriebskosten zu senken und die Energieeffizienz zu verbessern.

Praktische Anwendungen und Beispiele

In der industriellen Praxis findet die Druckluftverbrauchsmessung vielfältige Anwendung. Beispielsweise können in Produktionsanlagen die einzelnen Druckluftverbraucher überwacht werden, um den Verbrauch zu optimieren. Durch die Analyse der Daten können Leckagen frühzeitig erkannt und behoben werden, was zu einer deutlichen Reduzierung der Energiekosten führt. Die Einhaltung der DIN EN ISO 50001 Norm wird durch die präzise Druckluftmessung unterstützt, was die Energieeffizienz zusätzlich steigert.

Optimierung der Druckluftnutzung

Identifikation und Überwachung von Leckagen

Die frühzeitige Identifikation und kontinuierliche Überwachung von Leckagen in Druckluftsystemen ist essentiell, um Energiekosten zu senken. Moderne Messtechnik ermöglicht es, selbst kleinste Leckagen zu erkennen und zu beheben, wodurch der Druckluftverbrauch deutlich reduziert wird. Durch den Einsatz von präzisen Sensoren und regelmäßige Überwachung können Unternehmen ihre Druckluftanlage optimal betreiben und die Effizienz steigern.

Strategien zur Senkung des Druckluftverbrauchs

Um den Druckluftverbrauch nachhaltig zu senken, sind umfassende Strategien erforderlich, die von der Optimierung der Drucklufterzeugung bis zur Anpassung der Verbraucher reichen. Die genaue Messung des Druckluftverbrauchs durch Druckluftzähler ermöglicht es, ineffiziente Prozesse zu identifizieren und gezielte Maßnahmen zur Verbesserung der Energieeffizienz zu ergreifen. Die präzise Druckluftmessung ist somit die Grundlage für eine optimale Nutzung der Druckluft in industriellen Anlagen.

Integration in Energiemanagementsysteme

Die Integration der Druckluftmessung in Energiemanagementsysteme gemäß DIN EN ISO 50001 ermöglicht eine umfassende Überwachung und Steuerung des Energieverbrauchs. Durch die kontinuierliche Erfassung und Analyse der Daten können Unternehmen ihren Druckluftverbrauch optimieren und die Energiekosten nachhaltig senken. Die präzise Druckluftmessung liefert die notwendigen Informationen, um die Energieeffizienz des gesamten Druckluftsystems zu verbessern.

Normen und Standards in der Druckluftmessung

ISO 50001 und DIN EN ISO 50001

Die Normen ISO 50001 und DIN EN ISO 50001 legen die Anforderungen an Energiemanagementsysteme fest und betonen die Bedeutung der kontinuierlichen Verbesserung der Energieeffizienz. Die präzise Druckluftmessung ist ein wesentlicher Bestandteil, um die Anforderungen dieser Normen zu erfüllen, da sie die Grundlage für die Überwachung und Optimierung des Druckluftverbrauchs bildet. Durch die Einhaltung dieser Normen können Unternehmen ihre Energiekosten senken und ihre Wettbewerbsfähigkeit steigern.

Relevanz von Normen für die Messtechnik

Normen wie die ISO 8573-1:2010 klassifizieren Druckluft anhand von Verunreinigungen. Detaillierte Verfahren zur Probenahme und Messung sind in den Teilen ISO 8573-2, -3 und -4 zu finden. Die Einhaltung dieser Normen ist entscheidend für die Genauigkeit und Vergleichbarkeit der Messung und trägt zur Sicherstellung der Druckluftqualität bei. Nur durch korrekte Druckluftmessung lassen sich Messergebnisse zuverlässig mit den Reinheitsklassen vergleichen.

Einfluss auf die Energieeffizienz

Die Einhaltung von Normen und Standards in der Druckluftmessung hat einen direkten Einfluss auf die Energieeffizienz von Druckluftsystemen. Durch die präzise Überwachung und Analyse der Daten können Unternehmen ihren Druckluftverbrauch optimieren und Leckagen frühzeitig erkennen und beheben. Dies führt zu einer deutlichen Reduzierung der Energiekosten und trägt zur Schonung der Ressourcen bei. Die Verbrauchsmessung ist somit ein wichtiger Schritt zur Steigerung der Energieeffizienz und zur Einhaltung gesetzlicher Vorgaben.

Preisliste für Messungen (Dutschland):

Quelle: MQV LABOR, Preisliste für die Messung der Qualität von Druckluft für das Jahr 2026; https://labkatalog.de/kategorie/druckluftmessung/

Häufige Fehler bei der Druckluftmessung

• Falsche Messstelle wählen: Messungen direkt am Kompressor oder weit entfernt vom Verbrauch führen zu irreführenden Ergebnissen; es sollten repräsentative Punkte im Netz gewählt werden.
• Keine Berücksichtigung von Druckverlusten: Vernachlässigung von Druckverlusten in Leitungen, Filtern oder Armaturen verfälscht Aussagen zur Systemeffizienz.
• Ungeeignete Messgeräte verwenden: Verwendung von Messgeräten mit falschem Messbereich, schlechter Genauigkeit oder ungeeigneter Reaktionszeit.
• Messung ohne Lastzustände: Nur Leerlauf- oder nur Volllastmessungen liefern kein ganzheitliches Bild; sowohl dynamische als auch statische Zustände müssen erfasst werden.
• Keine Langzeitmessungen: Kurzzeitmessungen übersehen zeitliche Schwankungen und intermittierende Lecks; Langzeitaufzeichnung ist oft notwendig.
• Fehlende Temperatur- und Feuchtekorrektur: Druckluftvolumen und -druck sind temperatur- und feuchteabhängig; ohne Korrektur entstehen Messfehler.
• Unzureichende Kalibrierung: Nicht kalibrierte oder veraltete Messgeräte liefern unzuverlässige Daten.
• Leckagen ignorieren: Kleinere Lecks werden oft übersehen, summieren sich aber zu erheblichem Energieverlust.
• Falsche Interpretation der Daten: Daten ohne Kontext (z. B. Verbrauchsprofile, Schichtwechsel) falsch zu interpretieren führt zu falschen Maßnahmen.
• Keine Berücksichtigung von Druckschwankungen: Kurzfristige Druckeinbrüche oder -spitzen werden oft nicht analysiert, obwohl sie auf Probleme hinweisen können.
• Unzureichende Dokumentation: Messbedingungen, Geräte, Zeiträume und Einstellungen sollten dokumentiert werden, sonst sind Vergleiche und Nachvollziehbarkeit eingeschränkt.
• Isolation von Prüfungen: Getrennte Prüfungen ohne Abstimmung mit Instandhaltung oder Betrieb führen zu ineffizienten Maßnahmen.
• Verzicht auf Energiemonitoring: Nur Druckmessung ohne gleichzeitige Leistungs- oder Durchflussmessung verhindert genaue Energieeffizienzbewertungen.

Wie erfolgt die Druckluftmessung in Industrieanlagen?

Die Druckluftmessung erfolgt meist mit Drucksensoren oder Druckluftsensoren, die in Druckluftleitungen, am Kompressor und an Verbraucherpunkten montiert werden. Messwerte wie Betriebsdruck, Volumenstrom und Durchflussmengen werden erfasst, um Kapazität und Effizienz der Anlagen zu bewerten. Moderne Überwachungssysteme kombinieren Druckmessung mit Strömungsgeschwindigkeitserfassung und geben die Daten an ein Energiemanagementsystem weiter.

Welche Messprinzipien werden bei der Leckageüberwachung in Anlagen eingesetzt?

Typische Messprinzipien sind delta‑Druckmessung, Ultraschall‑Leckageortung und Volumenstrommessung. Drucksensoren messen Druckabfall über Zeiträume, während Ultraschallgeräte Leckagerate und Leckageortung durch akustische Signaturen aufdecken. Bei sensiblen Gasen und druckluft und gase‑Gemischen können spezielle Messprinzipien zur Vermeidung von Kontamination erforderlich sein.

Wie kann man die Genauigkeit der Druckluftmessung verbessern?

Genauigkeit steigt durch regelmäßige Kalibrierung der Druckluftsensoren, Auswahl geeigneter Messprinzipien und Platzierung an repräsentativen Punkten (z. B. vor und nach Kompressoren, an Druckluftleitungen mit verschiedenen DN). Temperatur‑ und Prozesstemperaturkompensation sowie die Verwendung von Messgeräten mit hoher Auflösung reduzieren Messfehler.

Wie zuverlässig sind Messwerte in rauen Umgebungen und bei wechselnden Betriebsbedingungen?

Zuverlässigkeit hängt von Schutzarten der Sensoren, Wartung und der Eignung für die jeweilige Umgebung ab. Robuste Drucksensoren, geeignete Gehäuse und redundante Messpunkte erhöhen die Aussagekraft. Die Integration in ein Überwachungssystem erlaubt Trend‑Analysen, sodass Ausreißer und sensorbedingte Fehlmessungen schnell erkannt werden.

Wie unterstützt Leckageüberwachung das Aufdecken von Leckagen und die Leckageortung?

Leckageüberwachung kombiniert Druckabfall‑Analysen, Volumenstrommessungen und Ultraschallmessung zur schnellen Aufdeckung von Leckagen. Durch kontinuierliche Überwachung lassen sich Leckagerate quantifizieren und Leckageortung durchführen, wodurch unerkannte Verluste in Druckluftleitungen reduziert werden und Energieeinsparungen erzielt werden.

Wie lassen sich Anlagen mit Druckluftmessung optimieren, um Kosten zu senken?

Durch die Erfassung von Messwerten wie Durchflussmengen, Betriebsdruck und Leistung der Kompressoren können Betreiber ineffiziente Betriebszustände identifizieren. Maßnahmen wie Druckreduzierung, Leckreparatur, Anpassung der Kompressorkapazität und Einsatz eines Energiemanagementsystems führen zu Energieeinsparungen und helfen, Energiekosten zu senken.

Welche Rolle spielt ein Energiemanagementsystem bei der Optimierung von Druckluftanlagen?

Ein Energiemanagementsystem sammelt Daten von Drucksensoren, Volumenstrommessern und Displays und analysiert Verbrauchsprofile. Es ermöglicht zielgerichtete Maßnahmen zur Reduzierung des Energieverbrauchs, dokumentiert Energieeinsparungen und unterstützt das betriebliche Energiemanagement sowie das Reporting zu Energiekosten und Kostenfaktor‑Reduktion.

Wie lassen sich die Energiekosten sparen durch gezielte Messungen und Maßnahmen?

Gezielte Messungen identifizieren Verbraucher mit hohem Luftbedarf, Leckagen sowie ungenutzte Kapazitäten. Maßnahmen wie Druckoptimierung, Austausch ineffizienter Kompressoren, Leckageortung und Reparatur sowie Lastmanagement reduzieren den Energiebedarf und führen zu konkreten Einsparungen bei den Energiekosten.

Welche Messgeräte und Sensoren sind für unterschiedliche Druckluft‑Anwendungen geeignet?

Für allgemeine Druckmessung sind piezoresistive Drucksensoren weit verbreitet; für Volumenstrom und Durchflussmengen kommen Turbine‑ oder Ultraschall‑Durchflussmesser zum Einsatz. Für Leckageortung eignen sich Ultraschall‑Detektoren, während druckluft und gase‑spezifische Sensoren bei besonderen Medien nötig sind. Die Auswahl richtet sich nach DN, Prozesstemperatur und gewünschter Messgenauigkeit.

Wie beeinflussen Messungen den Kostenfaktor der Druckluftversorgung langfristig?

Regelmäßige Messungen reduzieren ungeplante Kosten durch frühzeitiges Erkennen von Leckagen, Überdimensionierung und ineffizientem Kompressorbetrieb. Langfristig senken optimierte Betriebsdrücke, korrekt dimensionierte Kapazität und ein integriertes Energiemanagementsystems die Gesamtbetriebskosten und verbessern Effizienz und Zuverlässigkeit der Anlagen.

Die Druckluftqualität spielt eine entscheidende Rolle in zahlreichen industriellen Anwendungen. Dieser Artikel bietet einen detaillierten Vergleich der ISO 8573 Druckluftqualitätsklassen, um ein besseres Verständnis der verschiedenen Reinheitsanforderungen und deren Bedeutung zu ermöglichen. Ziel ist es, einen umfassenden Leitfaden zur Bewertung und Sicherstellung der geforderten Druckluftqualität bereitzustellen.

Einführung in die Druckluftqualität

Was ist Druckluftqualität?

Druckluftqualität bezieht sich auf die Reinheit der Druckluft. Sie definiert den Grad, in dem die Druckluft frei von Verunreinigungen wie Partikel, Wasser (Feuchtigkeit) und Öl ist. Eine hohe Druckluftqualität ist entscheidend, um die Effizienz und Lebensdauer von Druckluftwerkzeugen und -systemen zu gewährleisten.

Bedeutung der Druckluftqualität

Die Qualität der Druckluft hat eine immense Bedeutung. Sie kommt direkt oder indirekt mit Produkten, Maschinen und Anlagen in Kontakt. Klare Anforderungen an die Druckluftqualität sind in Branchen wie der Lebensmittelindustrie und der Elektronikfertigung erforderlich, um die Produktqualität und die Betriebssicherheit zu gewährleisten.

Überblick über ISO 8573

Die ISO 8573 legt die Druckluftqualitätsklassen fest. Die Norm klassifiziert Druckluft basierend auf dem Gehalt an Partikeln, Wasser und Öl. Detaillierte Methoden zur Probenahme sind in den Normteilen ISO 8573-2, -3, -4 und -7 definiert. Die Klassifizierung dient als Grundlage, um Messergebnisse zuverlässig mit den ISO-8573-1-Klassen zu vergleichen.

Druckluftqualitätsklassen nach ISO 8573

Klassifizierung der Druckluftqualitätsklassen

Die Klassifizierung der Druckluftqualitätsklassen gemäß ISO 8573-1 legt die Reinheitsklassen der Druckluft fest. Diese Klassifizierung basiert auf den Konzentrationen von Partikeln, Wasser und Öl, die in der Druckluft vorhanden sind. Die Klassen reichen von Klasse 0 (höchste Reinheit) bis Klasse 9 (geringste Reinheit).

ISO 8573-1 und ihre Anforderungen

Die ISO 8573-1 definiert die spezifischen Anforderungen an die Druckluftqualität. Die Messungen zur Bewertung der Druckluftqualität erfolgen gemäß den Normen ISO 8573-1, ISO 8573-2, ISO 8573-3, ISO 8573-4 und ISO 8573-7. Die Norm bietet einen umfassenden Leitfaden zur Sicherstellung der geforderten Druckluftqualität.

Reinheitsklassen im Detail

Die Reinheitsklassen im Detail beschreiben die akzeptablen Höchstwerte für Feststoffpartikel, Wassergehalt und Ölgehalt in der Druckluft. Je nach Anwendung werden unterschiedliche Reinheitsklassen gefordert, um die Effizienz und Lebensdauer der Maschinen und Anlagen zu gewährleisten. Die Auswahl der richtigen Klasse ist entscheidend für den reibungslosen Betrieb.

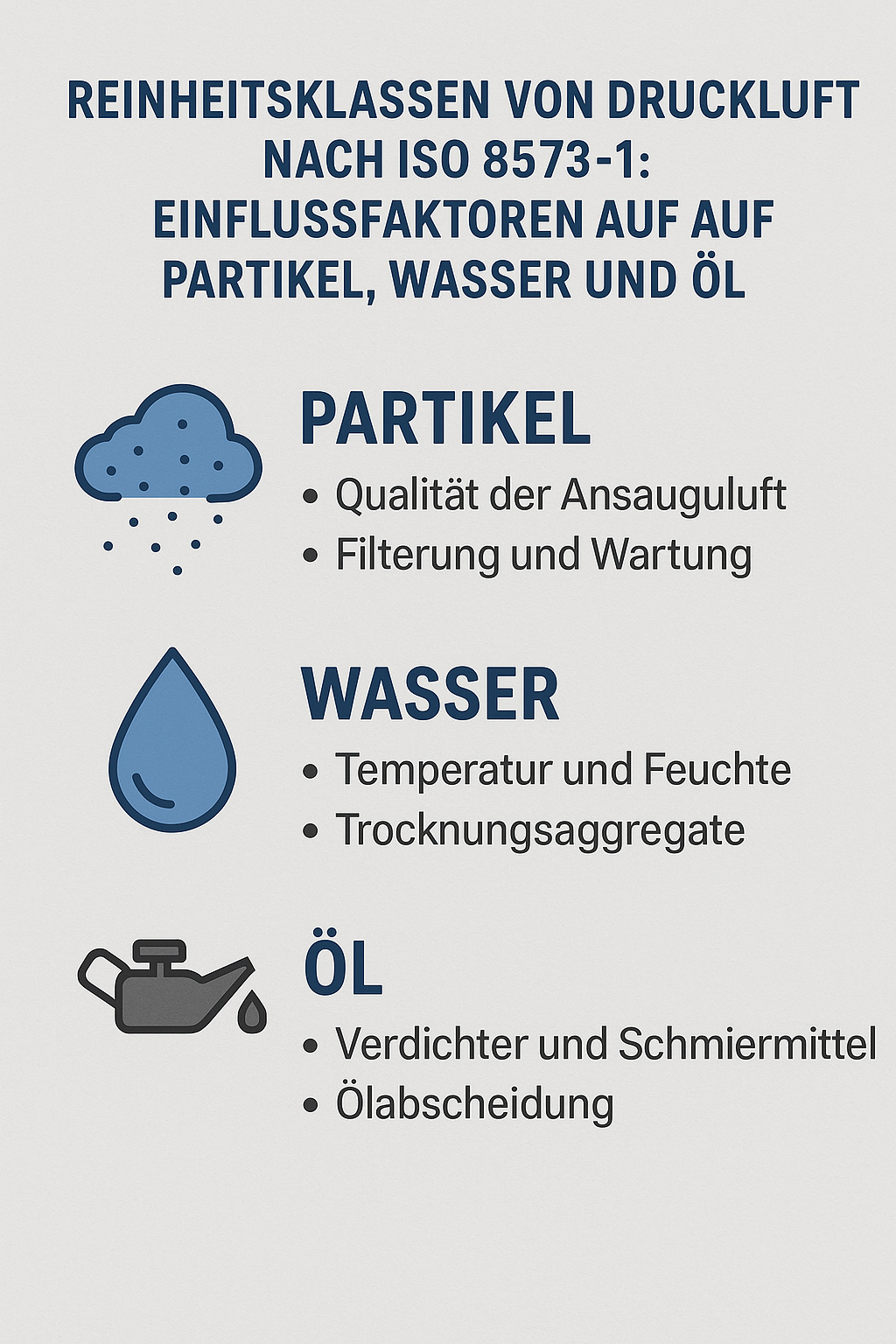

Verunreinigungen in Druckluftsystemen

Arten von Verunreinigungen

Die Qualität der Druckluft, auch Druckluftqualität genannt, ist entscheidend für viele Anwendungen. Verschiedene Arten von Verunreinigungen können die Druckluftqualität beeinträchtigen. Zu den häufigsten Verunreinigungen gehören Feststoffpartikel, Wasser und Öl. Diese Verunreinigungen können aus der Umgebungsluft stammen oder durch den Kompressor und das Druckluftsystem selbst eingebracht werden. Die Qualität der Druckluft muss unbedingt den Anforderungen an die Druckluftqualität der jeweiligen Anwendung entsprechen, um optimale Leistung und Lebensdauer der Druckluftwerkzeuge, Maschinen und Anlagen zu gewährleisten.

Wasser und Öl in Druckluft

Wasser und Öl sind wesentliche Verunreinigungen in Druckluftsystemen. Wasser kann in flüssiger Form oder als Feuchtigkeit vorhanden sein und Korrosion verursachen. Öl, sowohl in flüssiger als auch in Aerosolform, kann die Effizienz von Druckluftwerkzeugen beeinträchtigen. Es ist wichtig, geeignete Druckluftaufbereitung zu verwenden, um Wasser und Öl zu entfernen und die geforderte Druckluftqualität gemäß der Norm ISO 8573 zu erreichen. Der Ölgehalt und der Wassergehalt müssen unbedingt berücksichtigt werden.

Feststoffpartikel und ihre Auswirkungen

Feststoffpartikel in der Druckluft können erhebliche Schäden verursachen. Diese Partikel können von Staub und Schmutz bis hin zu Metallabrieb reichen. Feststoffpartikel beeinträchtigen die Funktion von Druckluftwerkzeugen, Maschinen und Anlagen. Die Ansammlung von Partikeln verstopft Düsen und Ventile. Es ist entscheidend, Druckluftfilter zu verwenden, um diese Partikel zu entfernen und die Qualität der Druckluft sicherzustellen. Nur so kann die Effizienz und die Lebensdauer des gesamten Druckluftsystems erhalten bleiben.

Druckluftfilter und Aufbereitung

Funktion von Druckluftfiltern

Druckluftfilter spielen eine zentrale Rolle bei der Druckluftaufbereitung. Ihre Hauptfunktion besteht darin, Feststoffpartikel, Wasser und Öl aus der Druckluft zu entfernen. Durch den Einsatz von Druckluftfiltern wird die Druckluftqualität verbessert, was wiederum die Lebensdauer und Effizienz von Druckluftwerkzeugen, Maschinen und Anlagen erhöht. Die Filter schützen vor Verunreinigungen, die sonst die geforderte Druckluftqualität beeinträchtigen könnten.

Filter und Trockner: Zusammenstellung

Eine effektive Druckluftaufbereitung kombiniert Filter und Trockner. Filter entfernen Feststoffpartikel und Öl, während Trockner den Wassergehalt reduzieren. Diese Kombination sorgt für eine hohe Druckluftqualität, die den spezifischen Anforderungen an die Druckluftqualität verschiedener Anwendungen entspricht. Der Drucktaupunkt wird durch den Einsatz von Trocknern gesenkt, was Kondensation in den Druckluftleitungen verhindert und die Effizienz des gesamten Druckluftsystems steigert. Die Zusammenstellung von Filtern und Trocknern muss auch gemäß der Norm ISO 8573 erfolgen.

Aktivkohlefilter und Feinfilter

Aktivkohlefilter und Feinfilter sind spezielle Druckluftfilter, die zur weiteren Verbesserung der Druckluftqualität eingesetzt werden. Aktivkohlefilter entfernen Öldämpfe und Gerüche, während Feinfilter kleinste Partikel herausfiltern. Diese Filter werden oft in Anwendungen eingesetzt, die eine besonders hohe Reinheit der Druckluft erfordern. Die Qualität der Druckluft, gemessen anhand des Restölgehalts und der Partikelgröße, wird durch diese Filter erheblich verbessert.

Anwendungsbereiche der Druckluftqualität

Industrieanwendungen

Die Qualität der Druckluft ist in vielen industriellen Prozessen entscheidend, da sie direkt oder indirekt mit Produkten, Maschinen und Anlagen in Kontakt kommt. In der Industrie werden verschiedene Druckluftqualitätsklassen benötigt, abhängig von der spezifischen Anwendung. Eine unzureichende Druckluftqualität kann die Effizienz der Druckluftwerkzeuge beeinträchtigen und zu Ausfällen führen. Daher ist die Einhaltung der Anforderungen an die Druckluftqualität gemäß ISO 8573 von großer Bedeutung. Die Drucklufttechnik bietet Lösungen zur Aufbereitung, um Verunreinigungen wie Feststoffpartikel, Wasser und Öl zu minimieren.

Medizinische Anwendungen

In medizinischen Anwendungen ist eine besonders hohe Druckluftqualität unerlässlich. Die Druckluft darf keine Verunreinigungen enthalten, die die Gesundheit der Patienten gefährden könnten. Die Norm ISO 8573 legt hier strenge Anforderungen fest, insbesondere hinsichtlich des Ölgehalts und des Wassergehalts. Druckluftsysteme für medizinische Anwendungen müssen daher mit speziellen Druckluftfiltern und Trocknern ausgestattet sein, um eine Reinheit gemäß Klasse 0 zu gewährleisten. Die Einhaltung der spezifischen Anforderungen ist entscheidend für die Patientensicherheit. Auch die Überprüfung und Bewertung der Druckluftqualität ist hier ein wichtiger Bestandteil.

Lebensmittelindustrie und Druckluftqualität

Klare Anforderungen an die Druckluftqualität sind besonders in Branchen wie der Lebensmittelindustrie vorgeschrieben. Die Druckluft kommt hier oft direkt mit Lebensmitteln in Kontakt, weshalb Verunreinigungen vermieden werden müssen. Die Norm ISO 8573-1 dient als Leitfaden zur Sicherstellung der geforderten Druckluftqualität. Druckluftqualitätsklassen wie Klasse 1 oder Klasse 2 sind üblich, um sicherzustellen, dass keine Feststoffpartikel, kein Wasser und kein Öl in die Produkte gelangen. Die Druckluftaufbereitung mit Druckluftfiltern und Trocknern ist daher unerlässlich. Die Qualitätsklasse muss unbedingt passen.

Umfassender Leitfaden zur Druckluftqualität

Tipps zur Auswahl von Druckluftfiltern

Bei der Auswahl von Druckluftfiltern sollte man auf die spezifischen Anforderungen an die Druckluftqualität achten. Es gibt verschiedene Arten von Druckluftfiltern, wie Feinfilter, Aktivkohlefilter und Partikelfilter. Der Filter muss in der Lage sein, die relevanten Verunreinigungen wie Feststoffpartikel, Wasser und Öl effektiv zu entfernen. Auch die Durchflussmenge (m³/h) und der Druckverlust spielen eine wichtige Rolle. Eine Beratung durch einen Experten für Drucklufttechnik kann bei der Auswahl des passenden Druckluftfilters helfen. Filter und Trockner müssen richtig ausgewählt sein.

Wartung und Überwachung von Druckluftsystemen

Um die Einhaltung dieser Anforderungen sicherzustellen, wird die Druckluft regelmäßig überprüft und anhand standardisierter Parameter bewertet. Die Wartung und Überwachung von Druckluftsystemen ist entscheidend, um die Druckluftqualität dauerhaft sicherzustellen. Wichtige Maßnahmen hierfür sind:

1. Regelmäßige Inspektionen und der Austausch von Druckluftfiltern.
2. Die Überprüfung des Drucktaupunkts.

Auch die Dichtheit des Druckluftsystems sollte regelmäßig überprüft werden, um Verunreinigungen zu vermeiden. Die Überwachung kann durch den Einsatz von Sensoren und Messgeräten erfolgen, die den Ölgehalt, den Wassergehalt und die Partikelgröße messen. Die Lebensdauer des Systems hängt davon ab.

Zukunft der Druckluftqualität und Normen

Die Bedeutung der Druckluftqualität wird in Zukunft weiter zunehmen. Neue Technologien und Anwendungen erfordern immer höhere Reinheitsgrade der Druckluft. Die Norm ISO 8573 wird kontinuierlich weiterentwickelt, um den aktuellen Anforderungen gerecht zu werden. Auch der Einsatz von intelligenten Überwachungssystemen und energieeffizienten Druckluftaufbereitungsanlagen wird an Bedeutung gewinnen. Ziel ist es, die geforderte Druckluftqualität mit minimalem Energieaufwand zu erreichen. Ein wichtiger Aspekt ist die Senkung des Restölgehalts und die Reduzierung von Feststoffpartikeln in der Druckluft.

Preisliste für Messungen (Dutschland):

Quelle: MQV LABOR, Preisliste für die Messung der Qualität von Druckluft für das Jahr 2026; https://labkatalog.de/kategorie/druckluftqualitaetsklassen/

Häufige Fehler zu Druckluftqualitätsklassen

• Verwechslung von Partikel-, Wasser- und Ölklassen: Die drei Aspekte der Druckluftqualität werden oft vermischt; jede Klasse ist separat zu bewerten.
• Unzureichende Spezifikation: Kunden geben keine oder zu vage Anforderungen an die Druckluftqualitätsklassen an, sodass das System nicht auf die Anwendung abgestimmt ist.
• Überdimensionierung von Aufbereitungssystemen: Aus Sorge um Sicherheit wird oft zu hohe Aufbereitung gewählt, was unnötige Kosten verursacht.
• Unterschätzung von Belastungsspitzen: Prüfungen werden nur im Normalbetrieb durchgeführt; temporäre Kontaminationen oder Produktionsspitzen bleiben unentdeckt.
• Fehlende regelmäßige Überwachung: Nach der Erstabnahme wird die Einhaltung der Druckluftqualitätsklassen nicht kontinuierlich kontrolliert.
• Falsche Probenahme: Proben werden an ungeeigneten Stellen oder ohne korrekte Methoden entnommen, was zu falschen Ergebnissen führt.
• Ignorieren von Druckverlusten: Druckabfall in Leitungen kann die Wirksamkeit von Aufbereitungseinrichtungen reduzieren und wird oft nicht berücksichtigt.
• Vernachlässigung von Kondensatmanagement: Abfluss und Behandlung von Kondensat werden unterschätzt; dadurch kann Öl oder Wasser zurück in das System gelangen.
• Kommunikationsmangel zwischen Anwender und Lieferant: Technische Anforderungen an die Druckluftqualitätsklassen werden nicht klar kommuniziert, was zu falschen Systemlösungen führt.
• Keine Dokumentation und Nachverfolgbarkeit: Messdaten und Wartungsmaßnahmen werden nicht dokumentiert, sodass Abweichungen und Ursachen schwer zu identifizieren sind.

Was bedeutet Druckluftqualitätsklasse und welche Qualitätsklassen gibt es?

Die Druckluftqualitätsklasse beschreibt die Reinheit der Druckluft nach ISO 8573 und teilt sich in Partikelanzahl, Öl-Aerosole/Restölgehalt und Wassergehalt in der Druckluft ein. Es gibt mehrere Qualitätsklassen von niedriger (schlechterer) bis höherer (besserer) Reinheitsklasse; häufige Vorgaben reichen von Klasse 0 für maximale Reinheit bis zu höheren Klassen, je nach Anwendung.

Welche Anforderungen an die Druckluftqualität stellt die internationale Norm ISO 8573?

Die ISO 8573 legt die Anforderungen an die Druckluftqualität nach ISO 8573 in Form von Klassen für Partikel, Wassergehalt und Öl fest. Sie definiert die maximal zulässige Partikelanzahl pro Kubikmeter Druckluft, die maximale Konzentration von ölaerosolen bzw. flüssigem Öl und den maximalen Wassergehalt in der Druckluft, sodass sensible Anwendungen und die Prozesssicherheit gewährleistet sind.

Wie wähle ich die richtige Qualitätsklasse für meine Anwendung — z. B. Lebensmittel- und Getränkeindustrie?

Die Wahl der Qualitätsklasse hängt von der Qualität der Endprodukte und der Prozesssicherheit ab. Für Lebensmittel- und Getränkeindustrie oder andere sensible Anwendungen werden meist niedrigere Klassen (mehr Reinheit), oft Klasse 0 oder Klasse 1, gefordert, um ölaerosole, Partikel und Kondensat zu minimieren. Geeignete Druckluftfilter und Adsorptionstrocknern sind häufig erforderlich.

Was bedeutet Klasse 0 und ist sie immer notwendig?

Klasse 0 ist die strengste Klassifizierung und verlangt praktisch kein nachweisbares Öl in der Luft (kein maximal zulässiger Restölgehalt nach Prüfmethoden). Sie ist für besonders sensible Anwendungen sinnvoll, aber nicht immer notwendig — in vielen industriellen Anwendungen reichen Klasse 1–3 je nach Anforderungen an Effizienz und Zuverlässigkeit.

Wie beeinflusst der Kompressor und das Druckluftsystem die Reinheit der Druckluft?

Kompressoren beeinflussen direkt die Qualität der erzeugten Luft: ölgeschmierte Kompressoren können ölaerosole und Ölnebel erzeugen, während ölfreie Modelle diese Quellen minimieren. Ein durchdachtes Druckluftsystem mit Kondensat-Entlüftung, regelmässiger Wartung und geeigneten Filtern erhöht Effizienz und Langlebigkeit sowie die Einhaltung der gewünschten Druckluftqualitätsklasse.

Welche Rolle spielen Adsorptionstrocknern und wie reduzieren sie den Wassergehalt?

Adsorptionstrocknern entziehen der Druckluft Wasser mittels adsorbierender Materialien und senken so den Wassergehalt in der Druckluft auf die gewünschte Klasse. Sie sind besonders wichtig, um Kondensatbildung, Korrosion und Qualitätseinbußen in der Produktion zu verhindern und tragen zur Prozesssicherheit bei.

Wie messe und kontrolliere ich Partikelanzahl, Öl-Aerosole und Restölgehalt pro m³ Druckluft?

Messungen erfolgen mit Normprüfverfahren nach ISO 8573, die Partikelanzahl pro Kubikmeter Druckluft, den Restölgehalt und die Konzentration von Öl-Aerosolen bestimmen. Regelmäßige Messungen und Überwachung mit geeigneten Messgeräten sind notwendig, um maximale Grenzwerte einzuhalten und effizient zu filtern.

Welche Maßnahmen verbessern Effizienz und Zuverlässigkeit des Druckluftsystems gegen Hauptverunreinigungen wie Kondensat und Ölnebel?

Wichtige Maßnahmen sind: Einsatz geeigneter Druckluftfilter und Adsorptionstrocknern, regelmäßige Wartung von Kompressor und Komponenten, wirksame Kondensatableitung und Entlüftung, sowie Wahl des passenden Kompressortyps (ölfrei vs. ölgeschmiert) abhängig von der geforderten Reinheitsklasse. Diese Schritte erhöhen Effizienz und Langlebigkeit des Systems.

Wie stark beeinflusst die Druckluftqualität die Qualität der Endprodukte und die Prozesssicherheit?

Eine ungeeignete Druckluftqualitätsklasse kann zu Kontaminationen durch Partikel, Öl-Aerosole oder Kondensat führen, was die Qualität der Endprodukte beeinträchtigt und die Prozesssicherheit gefährdet. Durch Einhaltung der ISO-Qualitätsklassen, richtige Filterung und regelmäßige Wartung lässt sich die Qualität der Endprodukte maximieren und Ausfallrisiken minimieren.

Die Druckluftqualität ist ein entscheidender Faktor für viele industrielle Anwendungen. Die Norm ISO 8573 legt international gültige Reinheitsklassen fest, um die Qualität der Druckluft zu definieren und vergleichbar zu machen. Dieser Artikel erläutert die Grundlagen der Druckluftqualität nach ISO 8573 und gibt einen Überblick über die verschiedenen Reinheitsklassen.

Einführung in die Druckluftqualität

Was ist Druckluftqualität?

Unter Druckluftqualität versteht man die Reinheit der Luft hinsichtlich möglicher Verunreinigungen wie Partikel, Feuchtigkeit oder Öl. Die Qualität der Druckluft ist von entscheidender Bedeutung, um Schäden an Anlagen und pneumatischen Systemen zu vermeiden und die Produktqualität sicherzustellen. Die Reinheitsklassen, die bei Druckluft bekannt sind, definieren, welche Art und Menge an Verunreinigungen in der verwendeten Druckluft enthalten sein dürfen.

Bedeutung der ISO-Norm

Die international anerkannte Norm ISO 8573-1:2010 legt die Druckluft-Reinheitsklassen basierend auf dem Gehalt an Partikeln, Wasser und Öl fest. Diese Norm ist ein wesentliches Werkzeug für Anwender und Anlagenbetreiber, um die geforderte Druckluftqualität nach ISO für ihre spezifischen Anwendungen zu gewährleisten. Detaillierte Messmethoden und Probenahmeverfahren sind in den ergänzenden Normen ISO 8573-2 bis -4 beschrieben. Diese Verfahren sind essenziell, um Messergebnisse mit den festgelegten Druckluft-Reinheitsklassen zu vergleichen.

Überblick über ISO 8573

ISO 8573 ist eine Reihe von Normen, die die Druckluftaufbereitung und die Klassifizierung der Druckluft nach Reinheitsklassen regelt. Die Norm ISO 8573 legt Grenzwerte für Feststoffpartikel, Wasserdampf und Ölgehalt in der Druckluft fest. Die Norm hilft Anwendern, die richtige Aufbereitung der Druckluft auszuwählen, um die erforderliche Qualitätsklasse zu erreichen. Die ISO 8573 besteht aus verschiedenen Teilen, die sich mit unterschiedlichen Aspekten der Messung und Aufbereitung befassen.

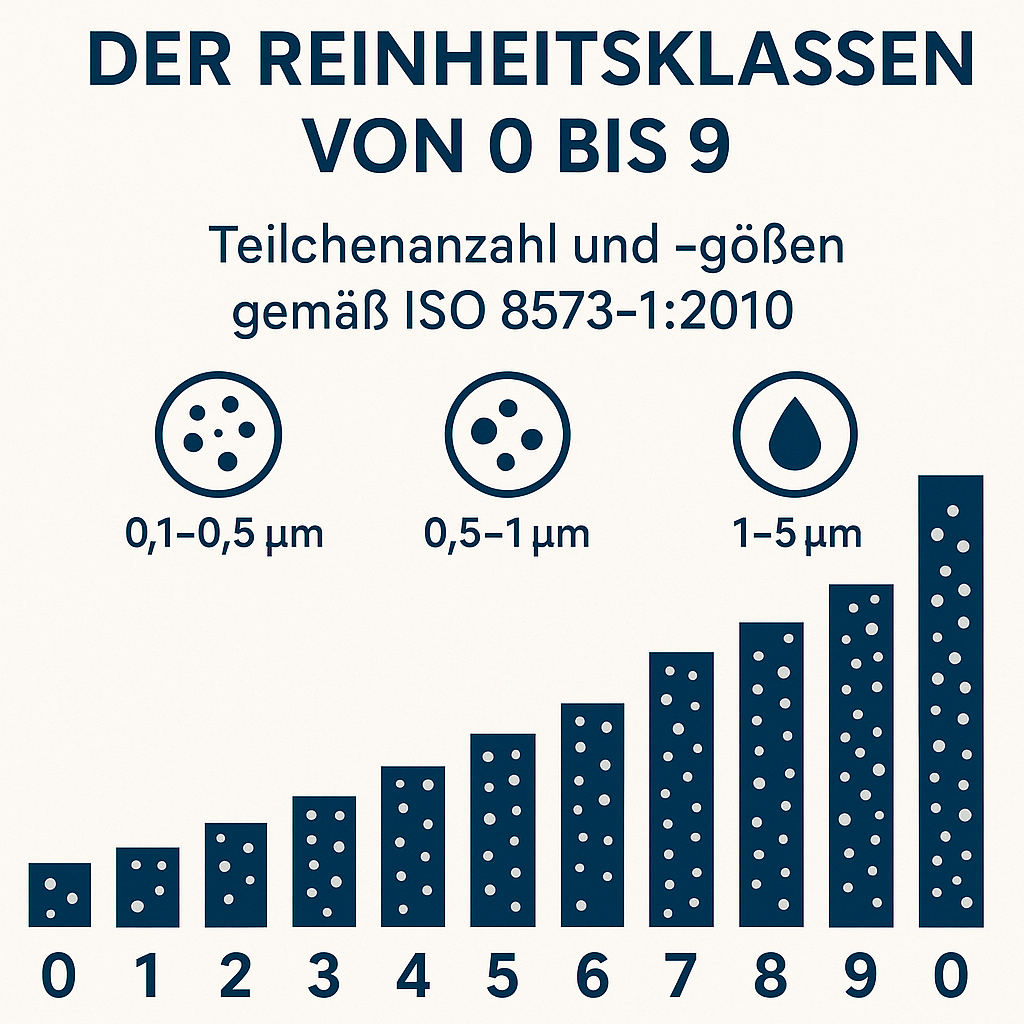

Reinheitsklassen nach ISO 8573

Definition der Reinheitsklassen

Die Reinheitsklassen nach ISO 8573 definieren die zulässige Menge an Verunreinigung in der Druckluft. Jede Reinheitsklasse legt spezifische Grenzwerte für Partikel, Wasser und Öl fest. Die Druckluftqualität nach ISO ist somit klar definiert. Die Reinheitsklassen bei Druckluft bekannt zu machen, ist wichtig, um die Anforderungen der jeweiligen Anwendung zu erfüllen und die Produktqualität sicherzustellen.

Tabelle der Reinheitsklassen

Eine Tabelle der Reinheitsklassen nach ISO 8573-1 gibt einen detaillierten Überblick über die zulässigen Konzentrationen von Feststoffpartikeln, Wasser und Öl. Die Tabelle ermöglicht es Anwendern, die passende Druckluftqualität nach ISO für ihre spezifischen Anforderungen auszuwählen. Um dies zu veranschaulichen, hier ein vereinfachtes Beispiel:

Erläuterung der Tabelle

Die Tabelle der Reinheitsklassen nach ISO 8573 ist in drei Hauptbereiche unterteilt: Feststoffpartikel, Wasser und Öl. Die Erläuterung der Tabelle ist wichtig, um die Bedeutung der einzelnen Klassen zu verstehen.

Aufbereitung der Druckluft

Verfahren zur Aufbereitung

Die Aufbereitung der Druckluft umfasst verschiedene Verfahren, um Verunreinigungen zu entfernen und die geforderte Druckluftqualität nach ISO sicherzustellen. Einige dieser Verfahren sind besonders wichtig:

• Filtration zur Entfernung von Partikeln
• Trocknung zur Reduzierung des Wasserdampfgehalts
• Ölentfernung mittels Koaleszenzfilter oder Aktivkohlefilter

Eine effektive Druckluftaufbereitung ist entscheidend für den zuverlässigen Betrieb von Maschinen und Anlagen.

Ölfreie Druckluft und ihre Vorteile

Ölfreie Druckluft ist besonders wichtig in Anwendungen, in denen Ölverunreinigungen kritisch sind, wie z.B. in der Lebensmittel- und Pharmaindustrie. Ölfreie Kompressoren und spezielle Filter sorgen dafür, dass die Druckluft frei von Öl ist. Der Einsatz von ölfreier Druckluft trägt zur Einhaltung höchster Reinheitsstandards bei und minimiert das Risiko von Produktverunreinigungen. Atlas Copco bietet hierzu entsprechende Kompressoren an.

Die Rolle der Trocknung

Die Trocknung spielt eine entscheidende Rolle bei der Aufbereitung der Druckluft. Durch die Entfernung von Wasserdampf wird Kondensatbildung in Druckluftsystemen vermieden, was Korrosion und Schäden an pneumatischen Systemen verhindern kann. Gängige Trocknungsverfahren sind die Kältetrocknung und die Adsorptionstrocknung. Die Wahl des geeigneten Trocknungsverfahrens hängt von den Anforderungen der jeweiligen Anwendung und der gewünschten Reinheitsklasse ab.

Preisliste für Messungen (Dutschland):

Quelle: MQV LABOR, Preisliste für die Messung der Qualität von Druckluft für das Jahr 2026; https://labkatalog.de/kategorie/druckluft-reinheitsklassen/

Häufige Fehler bei Druckluft-Reinheitsklassen

• Verwechslung von Partikel-, Öldampf- und Wasserkonzentrationen: Die drei Parameter werden oft vermischt statt getrennt bewertet.
• Falsche Interpretation der ISO-Klassen: ISO-Normen werden nicht korrekt gelesen, z. B. Einheit und Exponenten falsch verstanden.
• Zu geringe Probennahmehäufigkeit: Annahme, einmalige Messung sei repräsentativ für das gesamte System.
• Unzureichende Wahl der Messstelle: Messungen an ungeeigneten Stellen (z. B. direkt am Kompressor statt nach der Aufbereitung) führen zu falschen Ergebnissen.
• Vernachlässigung von Druck und Temperatur: Konzentrationen hängen von Druck/Temperatur ab, werden aber oft nicht berücksichtigt oder korrigiert.
• Unpassende Messgeräte oder Filter: Verwendung von Geräten mit zu niedriger Empfindlichkeit oder falschen Filtern verfälscht die Messwerte.
• Ausschluss von dynamischen Belastungen: Schwankungen bei Lastwechseln oder Leckagen werden nicht gemessen und können Reinheit verschlechtern.
• Fehlende Berücksichtigung von Transport- und Lagerbedingungen: Rohrleitungszustand, Materialabrieb oder Kondensatbildung werden ignoriert.
• Zu hohe Erwartungen an Aufbereitungsanlagen: Luftbehandlung wird überschätzt und Wartungsbedarf unterschätzt.
• Annäherung an Normen ohne Prozessanforderungen: ISO-Klasse wird als Selbstzweck gesehen, ohne Abgleich mit tatsächlichen Prozessanforderungen.
• Mangelnde Dokumentation und Trendanalyse: Einmalige Prüfprotokolle statt kontinuierlicher Überwachung verhindern Früherkennung von Problemen.
• Unzureichende Wartung und Filterwechselintervalle: Vernachlässigte Wartung führt zu Verschlechterung der Reinheit trotz richtiger Auslegung.

Anwendungen der Druckluftqualität

Bringt uns diese Norm?

Die ISO 8573 Norm bietet eine standardisierte Methode zur Klassifizierung der Druckluftqualität, was besonders in sensiblen Anwendungsbereichen unerlässlich ist. Durch die Festlegung klarer Reinheitsklassen können Anwender sicherstellen, dass die Druckluft die geforderten Qualitätsstandards erfüllt und somit die Anlagen und Prozesse geschützt werden. Die Norm unterstützt somit die Vergleichbarkeit und Transparenz der Druckluftqualität.

Praktische Anwendungen in der Industrie

Die Qualität der Druckluft ist in vielen industriellen Anwendungen entscheidend, da sie direkt oder indirekt mit Produkten, Maschinen und Anlagen oder Produktionsprozessen in Kontakt kommt. Branchen wie die Lebensmittelindustrie, Pharmaindustrie oder Elektronikfertigung stellen daher hohe Anforderungen an die verwendete Druckluft. Um diesen gerecht zu werden, wird die Druckluft regelmäßig überprüft und nach festgelegten Parametern bewertet.

Auswirkungen auf die Produktqualität

Die Druckluftqualität nach ISO hat direkte Auswirkungen auf die Produktqualität in verschiedenen Industrien. Verunreinigungen wie Partikel, Wasser und Öl können zu Schäden an Produkten führen und die Produktionsprozesse beeinträchtigen. Durch die Einhaltung der Reinheitsklassen kann eine hohe Produktqualität gewährleistet und das Risiko von Rückrufaktionen minimiert werden. Somit ist die richtige Aufbereitung der Druckluft wichtig.

Zusammenfassung und Ausblick

Wichtigkeit der Druckluftqualität für Unternehmen

Für Unternehmen ist die Druckluftqualität ein entscheidender Faktor, um die Effizienz und Zuverlässigkeit ihrer Produktionsprozesse sicherzustellen. Die Einhaltung der ISO 8573 Reinheitsklassen trägt dazu bei, Ausfallzeiten zu reduzieren, die Lebensdauer von Anlagen zu verlängern und die Produktqualität zu verbessern. Für Unternehmen in Deutschland, die eine professionelle Druckluftmessung benötigen, stehen spezialisierte Labordienstleister zur Verfügung.

Zukünftige Entwicklungen in der Druckluftaufbereitung

Die Druckluftaufbereitung wird sich in Zukunft weiterentwickeln, um den steigenden Anforderungen an die Druckluftqualität nach ISO gerecht zu werden. Neue Technologien und verbesserte Filter werden dazu beitragen, die Effizienz der Aufbereitung zu steigern und den Energieverbrauch zu senken. Auch die Überwachung der Druckluftqualität wird durch den Einsatz von Sensoren und intelligenten Systemen optimiert.

Fazit zur ISO 8573

Die ISO 8573 ist ein unverzichtbares Werkzeug für alle Unternehmen, die Druckluft in ihren Produktionsprozessen einsetzen. Durch die klare Definition der Reinheitsklassen und die Festlegung von Messmethoden ermöglicht die Norm eine zuverlässige Kontrolle der Druckluftqualität. Die Einhaltung der ISO 8573 trägt maßgeblich zur Sicherstellung der Produktqualität und zur Optimierung der Produktionsprozesse bei.

Die Druckluftqualität ist ein entscheidender Faktor für die Zuverlässigkeit und Effizienz vieler industrieller Anwendungen. Die internationale Norm ISO 8573 bietet einen Rahmen zur Klassifizierung und Messung der Qualität der Druckluft. Dieser Artikel gibt einen Überblick über die Druckluftqualität nach ISO, die Bedeutung der Norm ISO 8573 und die verschiedenen Reinheitsklassen.

Einführung in die Druckluftqualität

Was ist Druckluftqualität?

Was genau versteht man unter Druckluftqualität? Einfach ausgedrückt bezieht sich die Druckluftqualität auf die Reinheit der Druckluft. Es geht darum, wie frei die Druckluft von Verunreinigungen ist, insbesondere von festen Partikeln, Feuchtigkeit in Form von Wasser und Öl. Diese Verunreinigungen können die Leistung von Druckluftsystemen beeinträchtigen und zu Ausfällen führen. Die Anforderungen an die Druckluftqualität sind somit entscheidend für einen zuverlässigen Betrieb.

Bedeutung der ISO-Norm für Druckluftqualität

Warum ist die ISO-Norm so wichtig? Die Norm ISO 8573-1:2010 legt die Grundlage für die Klassifizierung von Druckluft nach Reinheitsklassen fest. Die Klassifizierung erfolgt auf Basis der drei Hauptverunreinigungen: Feststoffpartikel, Wasser und Öl. Die zugehörigen Mess- und Probenahmevorschriften sind in den ergänzenden Normteilen ISO 8573-2, -3, -4 und -7 definiert. Die Norm ISO stellt sicher, dass die Messung und Prüfung der Druckluftqualität standardisiert und vergleichbar sind.

Übersicht der Reinheitsklassen nach ISO 8573-1

Welche Reinheitsklassen gibt es und was bedeuten sie? Die Reinheitsklassen nach ISO 8573-1 geben Grenzwerte für die zulässige Menge an Feststoffpartikeln, Wassergehalt und Ölgehalt in der Druckluft an. Beispielsweise kann die Klasse 1 strengere Anforderungen an die Druckluftqualität stellen als die Klasse 2. Eine noch höhere Reinheit wird durch die Klasse 0 definiert, die spezifische Anforderungen für sensible Anwendungen festlegt. Die Wahl der passenden Druckluftqualitätsklasse ist abhängig von der jeweiligen Anwendung.

Klassifizierung der Druckluftqualität

Reinheitsklassen und ihre Bedeutung

Die Druckluftqualität ist ein wesentlicher Faktor in der modernen Industrie, da Druckluft in vielen Produktionsprozessen direkt oder indirekt mit Produkten, Maschinen oder empfindlichen Materialien in Berührung kommt. In Branchen wie der Lebensmittelindustrie, der Pharmazie, der Elektronikindustrie oder im allgemeinen Maschinenbau gelten klare Anforderungen an die eingesetzte Druckluft. Die Einhaltung der Reinheitsklassen nach ISO 8573 ist somit entscheidend für die Produktqualität und die Zuverlässigkeit der Produktionsprozesse.

Details zu den Reinheitsklassen nach ISO 8573-1

Die ISO 8573-1 definiert verschiedene Reinheitsklassen für Druckluft, basierend auf der Konzentration von Feststoffpartikeln, Wasser und Öl. Die Klassifizierung erfolgt durch Angabe einer Zahl für jeden dieser drei Parameter. Beispielsweise bedeutet die Bezeichnung [1:2:1], dass die Druckluft die Klasse 1 für Feststoffpartikel, die Klasse 2 für Wasser und die Klasse 1 für Öl erfüllt. Die Auswahl der richtigen Druckluftqualitätsklasse ist entscheidend für die jeweilige Anwendung.

Vergleich der Druckluftqualitätsklassen

Wie unterscheiden sich die Druckluftqualitätsklassen voneinander? Die Klassen unterscheiden sich hauptsächlich in den Grenzwerten für Partikelgröße und -konzentration, dem Drucktaupunkt als Maß für den Wassergehalt und dem Restölgehalt. Höhere Klassen stellen geringere Anforderungen an die Reinheit, während niedrigere Klassen, wie die Klasse 0, sehr strenge Anforderungen haben. Die Wahl der passenden Qualitätsklasse hängt stark von den spezifischen Anforderungen der jeweiligen Anwendung ab.

Messmethoden zur Druckluftqualität

Wie wird Druckluftqualität gemessen?

Die Messung der Druckluftqualität umfasst die Analyse verschiedener Parameter, um die Reinheit der Druckluft gemäß ISO 8573 sicherzustellen. Untersucht werden die Parameter Partikelgehalt, Drucktaupunkt, Öl-Aerosol-Gehalt sowie auf Wunsch auch mikrobiologische Parameter wie der Gehalt an Bakterien, Hefen und Schimmelpilzen. Die Messungen erfolgen gemäß ISO 8573-1, ISO 8573-2, ISO 8573-3, ISO 8573-4 und ISO 8573-7. Diese umfassenden Messungen gewährleisten, dass die Druckluft die erforderlichen Anforderungen erfüllt.

Messgeräte und Verfahren

Welche Messgeräte und Verfahren werden eingesetzt, um die Druckluftqualität zu messen? Für die Messung des Partikelgehalts werden Partikelzähler verwendet, während der Drucktaupunkt mit Taupunktmessgeräten bestimmt wird. Der Ölgehalt wird durch Gaschromatographie oder spektrometrische Verfahren analysiert. Diese Messungen erfolgen gemäß ISO 8573-1, ISO 8573-2, ISO 8573-3, ISO 8573-4 und ISO 8573-7. Die korrekte Anwendung dieser Geräte und Verfahren ist entscheidend für genaue Messergebnisse.

Prüfung der Druckluftqualität: Ein Schritt-für-Schritt-Leitfaden

So läuft eine Druckluftqualitätsprüfung ab: Zuerst wird ein geeigneter Messpunkt im Druckluftsystem ausgewählt. An diesen Messpunkten müssen bestimmte technische Anforderungen erfüllt sein:

1. Der Betriebsdruck muss unter 8 bar liegen.
2. Der Anschluss kann über eine Schnellkupplung, ein Gewinde oder direkt über eine Leitung erfolgen.

Die Messdauer beträgt unter einer Stunde pro Messpunkt, und der Messbericht wird in deutscher Sprache erstellt. Die Bearbeitungszeit für den Bericht liegt zwischen 3 und 21 Tagen.

Verunreinigungen in der Druckluft

Häufige Verunreinigungen: Wasser und Öl

Die Druckluftqualität bezieht sich auf die Reinheit der Druckluft hinsichtlich möglicher Verunreinigungen – insbesondere feste Partikel, Feuchtigkeit in Form von Wasser und Öl. Diese Verunreinigungen können die Druckluftanlage beschädigen und die Effizienz mindern. Es ist wichtig, die Druckluftqualität regelmäßig zu messen, um die Anforderungen an die Druckluftqualität zu gewährleisten und einen zuverlässigen Betrieb sicherzustellen.

Feststoffpartikel und deren Auswirkungen

Feste Partikel in der Druckluft können erhebliche Schäden verursachen. Sie können abrasive Wirkungen haben und zu Verschleiß an den Komponenten des Druckluftsystems führen. Dies betrifft insbesondere empfindliche Geräte wie Ventile, Zylinder und Luftmotoren. Die Partikel können sich auch in Düsen und kleinen Öffnungen absetzen, was zu Verstopfungen und Leistungseinbußen führt. Die Druckluftqualität ist daher stark von der Abwesenheit solcher Partikel abhängig.

Strategien zur Vermeidung von Verunreinigungen

Um Verunreinigungen in der Druckluft zu vermeiden, ist es wichtig, effektive Filter einzusetzen. Es gibt aber noch weitere wichtige Maßnahmen, die beachtet werden sollten:

• Regelmäßige Wartung und Austausch der Filter, um ihre optimale Funktion zu gewährleisten.
• Installation von Trocknern, um Wasser und Öl aus der Druckluft zu entfernen.

Regelmäßige Überprüfungen der Druckluftanlage und der Druckluftqualität sind ebenfalls unerlässlich, um Probleme frühzeitig zu erkennen und zu beheben.

Druckluftaufbereitung und -systeme

Wie funktioniert die Druckluftaufbereitung?

Die Druckluftaufbereitung umfasst verschiedene Prozesse, um die Druckluft von Verunreinigungen zu befreien und die geforderte Druckluftqualität sicherzustellen. Dazu gehören die Filtration zur Entfernung von Partikeln, die Trocknung zur Reduzierung des Wassergehalts und die Öl-Abscheidung zur Minimierung des Ölgehalts. Die Druckluftaufbereitung ist ein entscheidender Schritt, um die Zuverlässigkeit und Effizienz von Druckluftsystemen zu gewährleisten. Die Einhaltung der Norm ISO ist hierbei wichtig.

Rolle von Adsorptionstrocknern in der Druckluftqualität

Adsorptionstrockner spielen eine wichtige Rolle bei der Erzielung hoher Druckluftqualität. Sie arbeiten, indem sie Feuchtigkeit aus der Druckluft adsorbieren und so den Drucktaupunkt senken. Dies ist besonders wichtig in Anwendungen, die sehr trockene Druckluft benötigen, wie z.B. in der Elektronikindustrie oder bei der Lackierung. Die korrekte Auswahl und Wartung von Adsorptionstrocknern ist entscheidend, um die Anforderungen an die Druckluftqualität zu erfüllen.

Optimierung von Druckluftsystemen für hohe Qualität

Die Optimierung von Druckluftsystemen ist entscheidend, um eine hohe Qualität der Druckluft zu gewährleisten. Dies beinhaltet die regelmäßige Wartung des Kompressors, die Überprüfung und den Austausch von Filtern, die Optimierung der Rohrleitungsführung zur Vermeidung von Kondensatbildung und die Überwachung des Drucktaupunkts. Eine gut optimierte Druckluftanlage trägt dazu bei, die Anforderungen an die Druckluftqualität zu erfüllen und die Betriebskosten zu senken.

Preisliste für Messungen (Dutschland):

Quelle: MQV LABOR, Preisliste für die Messung der Qualität von Druckluft für das Jahr 2026; https://labkatalog.de/kategorie/druckluftqualitaet/

Häufige Fehler bei der Druckluftqualität

• Unterschätzung der Bedeutung: Druckluft wird oft als „sauber“ angesehen, obwohl sie durch Partikel, Wasser, Öl und Atemluftverunreinigungen belastet sein kann.
• Keine regelmäßige Überprüfung: Fehlende, seltene oder unvollständige Analysen der Druckluft führen zu unentdeckten Qualitätsproblemen.
• Falsche Filterauswahl: Einsatz ungeeigneter oder zu grober Filter für den jeweiligen Anwendungsfall reduziert die Wirksamkeit der Aufbereitung.
• Vernachlässigung der Kondensatbehandlung: Fehlende oder ungeeignete Kondensatableiter und -separatoren führen zu Wasser im System und Korrosion.
• Unzureichende Wartung: Vernachlässigte Filterwechsel, Ölabscheider- und Trocknerwartung verschlechtern die Luftqualität.
• Überdimensionierte Trocknerleistung ignoriert: Nicht abgestimmte Trockner oder falsche Einstellung führen zu ineffizienter Trocknung oder unnötig hohem Energieverbrauch.
• Keine Berücksichtigung von Druckverlusten: Schlechte Rohrleitungsplanung, zu kleine Leitungen oder viele Undichtigkeiten erhöhen Energieverbrauch und senken Druckqualität.
• Falsche Lagertemperaturen und Umgebungsbedingungen: Hohe Umgebungstemperaturen und Feuchtigkeit in Technikräumen beeinträchtigen Trockner und Kondensatmanagement.
• Ungeeignete Ölqualität: Verwendung falscher Kompressoröle kann zu Verunreinigungen und Ablagerungen in der Anlage führen.
• Ignorieren von Partikeldimensionen: Annahme, dass grobe Filter ausreichen; für sensible Prozesse sind sehr feine Partikel- und Ölnebelentfernung notwendig.
• Keine Dokumentation und Rückverfolgbarkeit: Fehlende Protokolle zu Wartung, Messungen und Filterwechsel erschweren Fehlerursachenanalyse und Qualitätssicherung.
• Unzureichende Schulung des Personals: Bediener und Wartungspersonal sind oft nicht ausreichend für die Anforderungen an Druckluftqualität sensibilisiert.

Anwendung: Welche Anforderungen an die Druckluftqualität gelten für unterschiedliche Druckluftanwendungen?

Die Anforderungen an die Druckluftqualität richten sich nach der jeweiligen Anwendung: für allgemeine Maschinen und Anlagen genügt oft eine mittlere Qualitätsklasse, während kritische Anwendungen in der Lebensmittel- und Getränkeindustrie oder medizintechnische Prozesse strengere Reinheitsklassen und regelmäßige Druckluftqualitätsmessung verlangen. Zur Bestimmung der passenden Qualitätsklasse helfen Leitfäden und die ISO-8573-Klassifikation, außerdem sind Aspekte wie Taupunkt, Öl- und Partikelgehalt sowie Kondensatmanagement zu beachten.

Druckluftsysteme: Wie wird die Druckluftqualität in kompletten Druckluftsystemen überprüft?

In Druckluftsystemen erfolgt die Überprüfung durch systematische Druckluftprüfungen und Testmethoden: Partikelzählung, Messung des Wassergehalts (Taupunkt), Kohlenwasserstoff-Analyse und Druckluftqualitätsmessung nach ISO-8573. Messpunkte sollten vor und nach Aufbereitungsstufen (Filter, Kältetrocknern) liegen. Zur Prozesssicherheit gehört auch die Dimensionierung von Filtern und Trocknern sowie die Dokumentation der Prüfergebnisse.

ISO 8573 / iso-8573: Was besagt die Norm iso 8573 zur Druckluftqualität?

Die Norm ISO 8573 (auch iso-8573) klassifiziert Druckluft nach Reinheitsklassen für Partikel, Wasser und Öl. Sie definiert Qualitätsklassen (z. B. Klasse 0 bis Klasse 5) und Maximalgehalte an Verunreinigungen pro m³. ISO 8573 dient als internationaler Standard für die Auswahl von Aufbereitungskomponenten und zur Festlegung von Spezifikationen in Ausschreibungen und Qualitätssicherung.

Kompressor und Klasse 0: Wann ist ölfreie Druckluft (Klasse 0) erforderlich?

Klasse 0 wird dort gefordert, wo selbst Spuren von Öl die Produktqualität oder Sicherheit gefährden, etwa in der Halbleiter-, Pharma- oder Lebensmittelherstellung. Ölfreie Kompressoren (ölfrei) oder spezielle Aufbereitungskonzepte kombiniert mit Druckluftfiltern und Trocknern sind notwendig, um die strengen Reinheitsklasse-Anforderungen zu erfüllen. Hersteller wie Atlas Copco bieten zertifizierte Lösungen und Leitfäden zur Umsetzung.

Messung: Wie erfolgt die Messung der Druckluftqualität und welche Testmethoden gibt es?

Die Messung der Druckluftqualität umfasst Partikelzählung, Bestimmung des Taupunkts zur Erfassung des Wassergehalts, Öl-/Kohlenwasserstoffanalysen und Druckabfallmessungen über Filter. Testmethoden orientieren sich an ISO-8573-Prüfverfahren; mobile Messgeräte oder Laboranalysen kommen je nach Anforderung zum Einsatz. Regelmäßige Druckluftprüfungen sind Teil eines Qualitätsmanagements zur Vermeidung von Kontamination.

Reinheit / Reinheitsklasse: Wie wählt man die richtige Druckluftqualitätsklasse für die Lebensmittel- und Getränkeindustrie?

In der Lebensmittel- und Getränkeindustrie sind oft hohe Reinheitsklassen nötig, um Kontamination des Produkts zu vermeiden. Auswahlkriterien sind die maximal tolerierbaren Schmutzstoffe, Keimzahlen, Öl- und Wassergehalt sowie gesetzliche Vorgaben. Häufig werden Klassen 1–3 oder spezifische Spezifikationen nach ISO 8573 gefordert; ein Leitfaden zusammen mit herstellerspezifischen Empfehlungen (z. B. von Atlas Copco) hilft bei der Umsetzung.

Wassergehalt und Kältetrocknern: Wie reduziert man Kondensat im System effektiv?

Kondensat entsteht durch Temperaturänderungen und wird durch Kältetrocknern, Drucklufttrockner (z. B. Kältetrockner) und Adsorptionstrockner reduziert. Die Zielgröße ist meist ein spezifizierter Taupunkt, der als Messwert für den Wassergehalt dient. Dimensionierung und Wartung der Trockner sowie korrekt platzierte Entwässerungsventile sind entscheidend, um Kondensat und nachfolgende Kontamination der Druckluft zu vermeiden.

Filtern: Welche Rolle spielen Druckluftfilter und wie werden sie richtig ausgewählt?

Druckluftfilter entfernen Partikel, Öl- und Wassertröpfchen und sind zentral für das Erreichen der gewünschten Qualitätsklassen. Die Auswahl erfolgt nach Partikelgröße, Durchfluss (m³/h), Druckverlust und Anforderungen der Qualitätsklasse. Kombinationen aus Grob-, Fein- und Adsorptionsfiltern plus Trocknern sind üblich; regelmäßiger Filterwechsel und Überwachung der Druckluftqualitätsmessung sichern die Funktion.

Leitfaden: Welche Schritte umfasst ein praktischer Leitfaden zur Druckluftqualitätsmessung und -sicherung?

Ein Leitfaden umfasst: 1) Analyse der Anwendungen und Festlegung der Druckluftqualitätsklasse (mehr über die ISO), 2) Auswahl von Kompressor, Filtern und Trocknern, 3) Einrichtung von Messpunkten, 4) regelmäßige Druckluftprüfungen (Partikel, Taupunkt, Kohlenwasserstoffe), 5) Wartung und Dokumentation sowie 6) Anpassung bei Prozessänderungen. So werden Prozesssicherheit und Einhaltung der Anforderungen an die Druckluftqualität gewährleistet.

Die Druckluftqualität ist ein entscheidender Faktor für viele industrielle Anwendungen. Die ISO 8573 Normenreihe, insbesondere die ISO 8573-1, definiert die Druckluftklassen und stellt sicher, dass die Qualität der Druckluft den spezifischen Anforderungen entspricht.

Einführung in die Druckluftqualität

Was ist Druckluftqualität?

Druckluftqualität bezieht sich auf die Reinheit der Druckluft hinsichtlich Verunreinigungen wie Partikel, Wasser und Öl. Eine hohe Druckluftqualität ist essenziell, um den Einsatz von Druckluft zuverlässig zu gewährleisten und Schäden an Maschinen und Anlagen zu vermeiden.

Warum ist die Druckluftqualität wichtig?

Verunreinigungen wie Partikel, Feuchtigkeit oder Öl können Maschinen, Produkte und Prozesse erheblich beeinträchtigen. In der Lebensmittelindustrie, der Pharmaindustrie und der Elektronikfertigung gelten strenge Anforderungen. Daher ist die Einhaltung der Druckluftqualitätsklassen nach ISO 8573 von großer Bedeutung.

Überblick über die ISO-Normen

Die ISO-Norm bietet einen Rahmen für die Klassifizierung und Bewertung der Druckluftqualität. Die verschiedenen Teile der ISO 8573 Normenreihe legen die Messverfahren und Grenzwerte für Partikelgröße, Wassergehalt und Ölgehalt fest, um eine standardisierte Bewertung zu gewährleisten.

ISO 8573 und ISO 8573-1

Was sind ISO 8573 und ISO 8573-1?

Die ISO 8573 ist eine Normenreihe, die sich mit der Druckluftqualität befasst. ISO 8573-1 definiert die Druckluftqualitätsklassen hinsichtlich Partikel, Feuchtigkeit und Öl. Die DIN ISO 8573-1 Norm legt Grenzwerte fest, die nicht überschritten werden dürfen.

Die verschiedenen Druckluftqualitätsklassen

Die international anerkannte Norm ISO 8573-1 legt die Reinheitsklassen fest. Die gemessenen Konzentrationen von Partikeln, Wasser und Öl werden anhand dieser Reinheitsklassen bewertet. Die zugehörigen Mess- und Probenahmeverfahren sind in den ergänzenden Normteilen ISO 8573 beschrieben.

Vergleich der Normen

Ein Vergleich der Normen zeigt, dass die ISO 8573-1 als zentrale Norm für die Klassifizierung der Druckluftqualität dient, während andere Teile der ISO 8573 Normenreihe detailliertere Informationen zur Messung und Analyse der Verunreinigungen liefern. Dies ermöglicht eine umfassende Beurteilung der Qualität der Druckluft.

Druckluftklassen und ihre Bedeutung

Was sind Druckluftklassen?

Druckluftklassen sind Klassifizierungen, die die Reinheit der Druckluft in Bezug auf Partikel, Wasser und Öl definieren. Die international anerkannte Norm ISO 8573-1:2010 legt die sogenannten Reinheitsklassen fest. Diese ISO-Norm hilft sicherzustellen, dass die Qualität der Druckluft für die jeweilige Anwendung geeignet ist.

Einführung in Klasse 0 und ihre Anforderungen

Die Druckluftklasse 0 ist die höchste Qualitätsklasse und stellt die strengsten Anforderungen an die Druckluftqualität. Sie bedeutet, dass keine messbaren Verunreinigungen wie Öl in der Druckluft enthalten sein dürfen. Diese Klasse 0 ist besonders wichtig in der Lebensmittelindustrie oder der Pharmaindustrie, wo höchste Reinheit erforderlich ist, um die Qualität der Produkte zu gewährleisten.

Unterschiedliche Druckluftqualitätsklassen

Die ISO 8573-1 definiert verschiedene Druckluftqualitätsklassen, die sich in den zulässigen Mengen an Partikelgröße, Wassergehalt und Ölgehalt unterscheiden. Von Klasse 1, die eine sehr hohe Druckluftqualität erfordert, bis hin zu niedrigeren Klassen, die höhere Konzentrationen an Verunreinigungen zulassen. Die Auswahl der passenden Druckluftqualitätsklasse hängt stark von der jeweiligen Anwendung ab.

Aufbereitung der Druckluft

Methoden zur Aufbereitung der Druckluft

Die Aufbereitung der Druckluft umfasst verschiedene Techniken, um Verunreinigungen zu entfernen und die gewünschte Druckluftqualität zu erreichen. Zu den gängigen Methoden gehören der Einsatz von Filtern, Kältetrocknern und Adsorptionstrocknern. Diese sorgen dafür, dass die Qualität der Druckluft den Anforderungen der ISO-Norm entspricht.

Filtertypen und ihre Funktionen

Es gibt verschiedene Filtertypen, die jeweils spezifische Funktionen bei der Aufbereitung der Druckluft erfüllen. Einige Beispiele hierfür sind:

• Grobstaubfilter, die größere Partikel entfernen.
• Feinfilter, die auch kleinste Partikelgröße bis zu 1 μm zurückhalten können.

Aktivkohlefilter werden eingesetzt, um Öl und andere organische Verunreinigungen zu entfernen. Durch die richtige Kombination von Filtern wird saubere Druckluft gewährleistet.

Techniken zur Verbesserung der Druckluftqualität

Neben der Filtration gibt es weitere Techniken zur Verbesserung der Druckluftqualität. Dazu gehören der Einsatz von Trocknern zur Reduzierung des Wassergehalts und des Drucktaupunkts sowie der Einsatz von Öl-Wasser-Trennern. Die Wahl der geeigneten Aufbereitungsmethode hängt von der geforderten Druckluftklasse und den spezifischen Anforderungen der Anwendung ab. Die Einhaltung der DIN ISO 8573-1 ist hierbei maßgeblich.

Anwendung in verschiedenen Industrien

Druckluftqualität in der Lebensmittelindustrie

Besonders in der Lebensmittelindustrie gelten strenge Anforderungen an die Druckluftqualität. Hier ist die Einhaltung der Druckluftqualitätsklassen nach ISO 8573-1 unerlässlich, um sicherzustellen, dass keine Verunreinigungen wie Öl oder Partikel in die Produkte gelangen. Die DIN ISO 8573-1 Norm muss unbedingt eingehalten werden, um die Reinheit zu gewährleisten.

Weitere Branchen und ihre Anforderungen

Auch in anderen Industrien wie der Pharmaindustrie und der Elektronikfertigung sind hohe Qualitätsklassen erforderlich. In diesen Bereichen können selbst kleinste Partikel oder Ölgehalt die Produkte beeinträchtigen. Die ISO 8573 Norm hilft dabei, die Druckluftqualität zu überwachen und die entsprechenden Maßnahmen zur Aufbereitung der Druckluft zu ergreifen, um die Anwendung sicherzustellen.

Fallstudien und Beispiele

Für Unternehmen in Deutschland, die ihre Druckluftqualität nach ISO prüfen lassen möchten, stehen spezialisierte Labore zur Verfügung. Das MQV LABOR in Auerbach und KVALIFIKACE VALIDACE in Ostrava (Tschechien) bieten umfassende Analysen und Bewertungen an. Diese Labore helfen, die Einhaltung der ISO 8573-1 zu gewährleisten und die Druckluftqualität zu optimieren, um den reibungslosen Einsatz von Druckluft zuverlässig zu gewährleisten.

Zusammenfassung und Ausblick

Wichtige Erkenntnisse zur Druckluftqualität

Die Qualität der Druckluft spielt in zahlreichen Industrien eine entscheidende Rolle, da Verunreinigungen Maschinen und Anlagen, Produkte und Prozesse erheblich beeinträchtigen können. Die international anerkannte Norm ISO 8573-1:2010 legt dabei die Reinheitsklassen fest, anhand derer die gemessenen Konzentrationen von Partikeln, Wasser und Öl bewertet werden.

Zukünftige Entwicklungen in der Drucklufttechnik

Die Drucklufttechnik entwickelt sich stetig weiter, wobei der Fokus zunehmend auf Energieeffizienz und verbesserter Druckluftqualität liegt. Neue Filtertechnologien und Aufbereitungsmethoden ermöglichen es, die Qualitätsklassen noch besser zu erreichen und den Einsatz von Druckluft zuverlässig zu gestalten. Auch die Digitalisierung spielt eine Rolle, indem sie die Überwachung der Druckluftqualität in Echtzeit ermöglicht.

Fragen und Antworten

Frage: Welche Druckluftklasse ist für meine Anwendung geeignet?

Antwort: Die Wahl der passenden Druckluftklasse hängt von den spezifischen Anforderungen Ihrer Anwendung ab. In der Lebensmittelindustrie ist beispielsweise Klasse 0 oft erforderlich, während andere Industrien mit niedrigeren Klassen auskommen können. Eine Analyse der potenziellen Verunreinigungen und deren Auswirkungen ist entscheidend.

Frage: Wie oft sollte ich meine Druckluftqualität prüfen lassen?

Antwort: Die Häufigkeit der Prüfungen hängt von verschiedenen Faktoren ab, wie der Sensibilität der Anwendung und den Umgebungsbedingungen. Generell empfiehlt es sich, die Druckluftqualität regelmäßig zu überwachen und bei Veränderungen im Prozess oder der Umgebungsluft eine erneute Prüfung durchzuführen, um die Einhaltung der ISO 8573-1 sicherzustellen.

Preisliste für Messungen (Dutschland):

Quelle: MQV LABOR, Preisliste für die Messung der Qualität von Druckluft für das Jahr 2026; https://labkatalog.de/kategorie/druckluftklassen/

• Druckluftklassen nach ISO 8573 beschreiben nicht den Druck, sondern die Reinheit in drei Kategorien (Partikel, Wasser/Feuchte, Öl) — der Begriff „Druckluftklasse“ betrifft also Qualität, nicht Druckstärke.
• Die strengste Angabe ist oft „Klasse 0“ (oder spezifizierte Grenzwerte): Sie bedeutet nicht absolut frei von Kontaminanten, sondern dass der Anwender genaue Grenzwerte festgelegt hat, die durch Laboranalyse nachgewiesen werden müssen.
• Die gemessene Druckluftqualität hängt stark vom Messpunkt ab: die Luft an der Kompressorauslassstufe kann völlig anders sein als die Luft am Endverbraucher (Point-of-Use) — Reinigung am Ende der Leitung ist häufig entscheidend.
• Temperatur und Druck beeinflussen Öl- und Wassergehalt: Bei Abkühlung kondensieren Dampf und Aerosole, sodass eine Luftklasse, die sauber erscheint, nach Druckabfall oder Kühlung deutlich schlechter werden kann.

Häufige Fehler bei Druckluftklassen

• Verwechslung von Norm und Produktbeschreibung: Viele setzen die ISO‑Klasse mit einem bestimmten Filter- oder Kompressorprodukt gleich, statt die Norm als Anforderungen an die Luftqualität zu verstehen.
• Nur ein Parameter beachten: Es wird oft nur auf Partikel geachtet und Feuchtigkeit oder Öl übersehen; alle drei Parameter (Partikel, Wasser, Öl) beeinflussen die Klasse.
• Falsche Probennahme: Unsachgemäße oder nicht repräsentative Entnahmepunkte führen zu falschen Messwerten und damit zu falscher Klasseneinstufung.
• Einmalige Messung als dauerhaftes Ergebnis: Eine einmalige Analyse wird fälschlich als dauerhaftes Zertifikat betrachtet, obwohl Schwankungen im Betrieb üblich sind.
• Unzureichende Berücksichtigung von Betriebsbedingungen: Druck, Temperatur, Lastzustand und Rohrleitungsführung ändern die Luftqualität und werden oft nicht in die Bewertung einbezogen.
• Vergessen der Risikoanalyse: Die erforderliche Druckluftklasse hängt vom Verwendungszweck ab; ohne Risikoanalyse wird oft eine zu niedrige oder unnötig hohe Klasse gewählt.
• Überdimensionierte Filtration aus Kostengründen ignorieren: Zu starke Filtration kann Druckverluste und Energieverbrauch erhöhen, wird aber manchmal aus Sicherheitsdenken ohne Kosten-Nutzen-Prüfung angewendet.
• Unklare Dokumentation: Fehlende oder unvollständige Aufzeichnungen über Messungen, Wartung und Filterwechsel erschweren Nachweis und Reproduzierbarkeit der Klasse.
• Nichtbeachtung von Ölarten: Aerosole, flüssiges Öl und ölhaltige Dämpfe werden unterschiedlich behandelt; pauschale Aussagen zur „Ölfreiheit“ sind oft irreführend.
• Mangelnde Wartung: Filterwechsel, Kondensatableiter und Trockner werden nicht regelmäßig gewartet, sodass die Luftqualität zwischen den Messungen abfällt.

Was ist eine Druckluftqualitätsklasse? (erläuterung zur qualitätsklasse)

Die Druckluftqualitätsklasse ist eine standardisierte Klassifizierung von Druckluft hinsichtlich Partikel, Wasser in Form des Drucktaupunkts und Ölgehalt. Diese Qualitätsklassen (z. B. nach ISO 8573) geben an, welcher Maximalgehalt an Verunreinigungen in der erzeugten Druckluft zulässig ist, damit sie für bestimmte Anwendungen — etwa in der Lebensmittel- und Getränkeindustrie oder in der Pneumatik — verwendet werden kann.

Wie werden Partikel in der Druckluft klassifiziert? (partikel, partikelanzahl)

Die Klassifizierung von Partikeln erfolgt anhand der Partikelanzahl und Partikelgröße pro Kubikmeter (m³). Es gibt verschiedene Klassen wie Klasse 1, Klasse 2, Klasse 3 usw., die definieren, wie viele Feststoffpartikel einer bestimmten Größe pro Kubikmeter Luft maximal vorhanden sein dürfen. Bei Prüfungen der Druckluft werden Partikelkonzentrationswerte gemessen, um die Einhaltung der geforderten Druckluftklasse zu bestätigen.

Welche Rolle spielt der Kompressor für die Qualitätsklassen? (kompressor, einsatz von kompressoren)

Der Kompressor beeinflusst direkt die Reinheit und die Zusammensetzung der erzeugten Druckluft. Ölfrei arbeitende Kompressoren reduzieren Ölgehalt und ermöglichen höhere Qualitätsklassen wie Qualitätsklasse 1. Je nach Druckluftklasse sind unterschiedliche Kompressortypen oder zusätzliche Druckluftaufbereitungselemente nötig, damit die verwendete Druckluft den Anforderungen entspricht.

Warum sind Filter und die Druckluftaufbereitung wichtig? (filter, druckluftaufbereitung)

Filter wie Submikrofilter oder Aktivkohlefilter sowie Trockner (Adsorptionstrockner, Kältetrockner) entfernen Feststoffpartikel, Ölnebel und Feuchtigkeit und senken den Drucktaupunkt. Ohne geeignete Filter und Druckluftaufbereitung kann die erzeugte Druckluft nicht die geforderte Reinheit erreichen, sodass die Druckluftanlage die maximale Belastung durch Verunreinigungen überschreitet.

Wie wird die Klassifizierung von Druckluft vorgenommen? (klassifizierung, erfolgt die klassifizierung)

Die Klassifizierung erfolgt meist nach Normen wie ISO 8573 in drei Bereichen: Partikel, Wasser (Drucktaupunkt) und Öl. Bei der Prüfung der Druckluft werden Messungen durchgeführt, um Partikelanzahl, Drucktaupunkt und Ölkonzentration zu bestimmen. Anhand dieser Messwerte wird die passende Druckluftklasse bzw. Qualitätsklasse festgelegt und dokumentiert.

Was bedeutet Qualitätsklasse 1 und wann ist sie erforderlich? (qualitätsklasse, qualitätsklasse 1)

Qualitätsklasse 1 steht für sehr reine Druckluft mit extrem niedrigen Werten für Partikel, Öl und Feuchtigkeit und ist oft für kritische Anwendungen wie die Lebensmittel- und Getränkeindustrie oder empfindliche pneumatische Steuerungen erforderlich. Um Klasse 1 zu erreichen, sind häufig ölfreie Kompressoren, mehrere Filterstufen und Adsorptionstrockner oder Aktivkohlefilter notwendig.

Wie beeinflusst der Drucktaupunkt die Druckluftreinheit? (drucktaupunkt, reinheit)

Der Drucktaupunkt gibt an, bei welchem Druck und Temperatur Wasserdampf in flüssiges Wasser übergeht; ein niedrigerer Drucktaupunkt bedeutet weniger Restfeuchte in der Druckluft. In vielen Anwendungen darf die Druckluft nur einen sehr geringen Drucktaupunkt aufweisen, damit Kondensation, Korrosion und Verunreinigungen in Anlagen und Produkten vermieden werden.

Welche praktischen Hinweise gibt es zur Einhaltung der Druckluftklassen? (festlegung, druckluft zuverlässig und sicher betrieben)

Praktische Maßnahmen umfassen: Auswahl des passenden Kompressors (ölfrei vs. ölbetrieben), Installation geeigneter Filter und Trockner (z. B. Adsorptionstrockner, Kältetrockner), regelmäßige Prüfung der Druckluft (Partikelanzahl, Drucktaupunkt, Ölgehalt) und Dokumentation der Festlegung der Klasse. Herstellerangaben (z. B. von Atlas Copco) und Normen helfen dabei, dass die Druckluft zuverlässig und sicher betrieben und die verwendete Druckluft gemäß den Anforderungen der jeweiligen Branche eingehalten wird.

In der heutigen Industrie, in der Reinheit und Effizienz an erster Stelle stehen, gewinnt die ölfreie Druckluft immer mehr an Bedeutung. Aber was genau verbirgt sich hinter diesem Begriff, und warum sollte man einen ölfreien Kompressor in Betracht ziehen? Dieser Artikel beleuchtet die Funktionsweise, Vorteile und Anwendungsgebiete ölfreier Kompressoren und gibt Ihnen wertvolle Einblicke für Ihre Entscheidung.

Was ist ein ölfreier Kompressor?

Definition und Funktionsweise

Ein ölfreier Kompressor ist ein Gerät, das Druckluft erzeugt, ohne Öl zur Schmierung der beweglichen Teile im Verdichtungsraum zu verwenden. Im Gegensatz zu ölgeschmierten Kompressoren, die Öl zur Kühlung und Abdichtung benötigen, nutzen ölfrei verdichtende Kompressoren alternative Technologien wie spezielle Beschichtungen oder Konstruktionsweisen, um den Verschleiß zu minimieren. Das Ergebnis ist saubere Druckluft, die frei von Ölpartikeln ist und somit ideal für sensible Anwendungen geeignet ist. Diese Kompressoren arbeiten zuverlässig und effizient, auch bei anspruchsvollen Aufgaben.

Vorteile der ölfreien Druckluft

Die Vorteile der ölfreien Druckluft sind vielfältig. Ein wesentlicher Aspekt ist die Reinheit der Druckluft. Hinzu kommen weitere Vorteile, die sich wie folgt zusammenfassen lassen:

• Reinheit der Druckluft: Da keine Ölpartikel vorhanden sind, wird das Risiko einer Kontamination minimiert, was besonders in der Lebensmittel- und Getränkeindustrie, in der Medizintechnik und in der Elektronikfertigung von Bedeutung ist.
• Reduzierter Wartungsaufwand: Der Ölwechsel entfällt, wodurch der Wartungsaufwand reduziert und die Lebensdauer des Kompressors verlängert wird.

Dies führt zu einer höheren Effizienz und geringeren Betriebskosten. Ölfreie Kompressoren sind somit eine hochwertige und wartungsarme Lösung für professionelle Anwender.

Anwendungsgebiete für ölfreie Kompressoren

Ölfreie Kompressoren sind in vielen Branchen unverzichtbar, besonders dort, wo saubere Druckluft benötigt wird. Dies führt zu vielfältigen Einsatzgebieten, beispielsweise:

• In der Lebensmittel- und Getränkeindustrie, um sicherzustellen, dass keine Ölpartikel in die Produkte gelangen.
• In der Medizintechnik, zur Versorgung von Beatmungsgeräten und anderen sensiblen Geräten.

Darüber hinaus finden ölfreie Kompressoren auch in der Elektronikfertigung, der Pharmaindustrie und im Handwerk Anwendung, überall dort, wo präzise und saubere Arbeit gefordert ist. Ob für den Dauerbetrieb in der Industrie oder für den mobilen Einsatz, ölfreie Kompressoren bieten eine zuverlässige und effiziente Druckluftversorgung.

Worauf sollte man beim Kauf eines ölfreien Kompressors achten?

Lebensdauer und Zuverlässigkeit

Die Lebensdauer und Zuverlässigkeit eines ölfreien Kompressors sind entscheidende Faktoren. Ein hochwertiger ölfreier Kompressor sollte zuverlässig arbeiten und eine lange Lebensdauer haben, um Ausfallzeiten und Reparaturkosten zu minimieren. Achten Sie auf Hersteller mit gutem Ruf und positiven Kundenbewertungen. Eine zuverlässige Druckluftversorgung ist besonders im Dauerbetrieb für Industrieanwendungen unerlässlich. Wartungsarme Modelle tragen zusätzlich zur Effizienz bei, da der Wartungsaufwand reduziert wird.

Robustheit und Mobilität

Die Robustheit und Mobilität sind wichtige Aspekte, insbesondere wenn der Kompressor an verschiedenen Einsatzorten verwendet werden soll. Ein robuster ölfreier Kompressor hält auch anspruchsvollen Umgebungen stand und ist weniger anfällig für Beschädigungen. Wenn Mobilität erforderlich ist, sollte der Kompressor kompakt und leicht zu transportieren sein. Einige Modelle sind mit Rollen ausgestattet, um den Transport zu erleichtern. Dies ist besonders im Handwerk von Vorteil, wo Flexibilität gefragt ist.

Stationäre vs. mobile ölfreie Kompressoren

Bei der Wahl zwischen stationären und mobilen ölfreien Kompressoren kommt es auf den Anwendungsbereich an. Hier sind einige Unterschiede, die bei der Entscheidung helfen können:

• Stationäre Modelle eignen sich für den Dauerbetrieb an einem festen Standort und bieten häufig eine höhere Leistung und größere Tankvolumen.
• Mobile ölfreien Kompressoren hingegen sind flexibel einsetzbar, oft kompakt und leicht, was den Transport erleichtert.

Stationäre ölfreie Kompressoren sind ideal für Industrieanwendungen, bei denen eine konstante Druckluftversorgung gebraucht wird.

Wie funktioniert die Druckluftversorgung mit ölfreien Kompressoren?

Verdichtungsprozess und Technik

Der Verdichtungsprozess in einem ölfreien Kompressor unterscheidet sich grundlegend von dem in ölgeschmierten Kompressoren. Anstatt Öl zur Schmierung und Kühlung zu verwenden, setzen diese Kompressoren auf alternative Technologien, um die Reibung zu minimieren. Dies kann durch spezielle Beschichtungen der Kolben und Zylinder oder durch ausgeklügelte Konstruktionsweisen erreicht werden. Der Vorteil dieser Technologie ist, dass die erzeugte Druckluft sauber und frei von Ölpartikeln ist, was sie ideal für sensible Anwendungen macht.

Saubere und trockene Druckluft erzeugen

Um saubere und trockene Druckluft zu erzeugen, werden oft zusätzliche Geräte wie Kältetrockner und Adsorptionstrockner eingesetzt. Kältetrockner kühlen die Druckluft ab, um Kondenswasser auszuscheiden, während Adsorptionstrockner die Feuchtigkeit durch Adsorption entfernen. Diese Geräte gewährleisten, dass die Druckluft den hohen Anforderungen an die Qualität der Druckluft entspricht, insbesondere in Branchen wie der Lebensmittel- und Getränkeindustrie und der Pharmaindustrie, wo saubere und trockene Druckluft unerlässlich ist.

Entwicklung von ölfreien Druckluftsystemen

Die Entwicklung von ölfreien Druckluftsystemen hat in den letzten Jahren erhebliche Fortschritte gemacht. Moderne ölfreie Kompressoren sind leistungsstark, zuverlässig und wartungsarm. Hersteller wie Atlas Copco haben Baureihen entwickelt, die speziell auf die Bedürfnisse verschiedener Industrieanwendungen zugeschnitten sind. Diese Systeme bieten nicht nur eine hohe Reinheit der Druckluft, sondern auch eine verbesserte Effizienz und eine längere Lebensdauer. Die Technologie wird stetig weiterentwickelt, um den steigenden Anforderungen gerecht zu werden.

Preisliste für Messungen (Dutschland):

Quelle: MQV LABOR, Preisliste für die Messung der Qualität von Druckluft für das Jahr 2026; https://labkatalog.de/kategorie/oelfreie-druckluft/

Häufige Fehler bei ölfreier Druckluft

Bei Planung, Einsatz und Wartung von ölfreier Druckluft treten immer wieder ähnliche Fehler auf. Diese Übersicht nennt die gängigsten Missverständnisse, erklärt warum sie problematisch sind und gibt Hinweise zur richtigen Vorgehensweise.

• Annahme: „ölfrei“ bedeutet absolut rein Viele glauben, ölfreie Druckluft sei völlig frei von Verunreinigungen. Tatsächlich bezieht sich „ölfrei“ meist auf das Ansaugsystem und die Kompressortechnik; Restfeuchte, Partikel oder Spurenöle aus Leitungen oder Komponenten können weiterhin vorhanden sein. Korrekt ist der Einsatz zusätzlicher Filter-, Trockner- und Aufbereitungsschritte, wenn echte Reinheit erforderlich ist.
• Fehlende Differenzierung nach Reinheitsklassen Es wird oft nicht zwischen verschiedenen Reinheitsklassen (z. B. nach ISO 8573-1) unterschieden. Je nach Anwendung — Labor, Lebensmittel, Medizin oder industrielle Steuerung — sind unterschiedliche Anforderungen nötig. Vor Einsatz die erforderliche Klasse definieren und passende Aufbereitung wählen.
• Unzureichende Wartung und Monitoring Auch ölfreie Systeme brauchen regelmäßige Wartung. Ignorierte Filterwechsel, verschmutzte Rohrleitungen oder defekte Entwässerungen führen zu Leistungseinbußen und Kontaminationen. Wartungspläne, Inspektionen und Messungen (Ölgehalt, Partikel, Drucktaupunkt) sind unerlässlich.
• Falsche Dimensionierung der Anlage Zu klein ausgelegte Kompressoren, Leitungen oder Aufbereitungskomponenten verursachen Druckverluste, Temperaturschwankungen und unzureichende Luftqualität. Eine korrekte Auslegung unter Berücksichtigung von Spitzenbedarf, Druckdifferenzen und zukünftigen Erweiterungen ist notwendig.
• Vernachlässigung der Druckluftkühlung und Kondensatbehandlung Bei Kompression entsteht Wärme und Kondensat. Ohne adäquate Kühlung und Kondensatmanagement gelangen Feuchtigkeit und Verunreinigungen in das System. Kondensat fachgerecht trennen und entsorgen (besonders wenn ölfrei nicht gleich schadstofffrei ist).
• Falsche Erwartung an Kostenersparnis Manche erwarten, dass ölfreie Kompressoren immer günstiger im Betrieb sind. Die Investitions-, Filter- und Wartungskosten können anderswo höher sein. Gesamtkostenbetrachtung (Total Cost of Ownership) ist wichtig.
• Ungeeignete Wahl des Kompressortyps Ölfrei wird mit vielen Kompressortypen assoziiert. Für spezifische Anforderungen (z. B. Lebensmittel, Pharma) sind bestimmte Bauarten (z. B. ölfreie Schrauben- oder Kolbenkompressoren) besser geeignet. Auswahl nach Anwendungskriterien treffen.
• Ignorieren von Leckagen und Druckverlusten Leckagen werden oft unterschätzt und führen zu Mehrverbrauch und schlechterer Luftqualität. Regelmäßige Lecksuche und Dichtheitsprüfungen reduzieren Kosten und sichern Leistung.
• Unzureichende Schulung des Betriebspersonals Das Personal kennt nicht die Besonderheiten ölfreier Systeme: Umgang, Wartung, Grenzwerte. Schulungen erhöhen Sicherheit, Anlagenverfügbarkeit und Luftqualität.
• Keine Validierung bei kritischen Prozessen In sensiblen Produktionsbereichen wird die Luftqualität nicht validiert. Messprotokolle und Qualifizierungsmaßnahmen sind notwendig, um Konformität und Produktsicherheit nachzuweisen.

Kurz gefasst: Ölfrei heißt nicht automatisch risikofrei. Richtige Planung, passende Aufbereitung, regelmäßige Wartung und Monitoring sind entscheidend, um die Vorteile ölfreier Druckluft zuverlässig zu nutzen.

Häufige Fragen zu ölfreien Kompressoren

Was sind die Vorteile von ölfreien Kompressoren gegenüber herkömmlichen?

Ein wesentlicher Vorteil von ölfreien Kompressoren gegenüber ölgeschmierten Modellen ist die Reinheit der Druckluft. Da kein Öl zur Schmierung verwendet wird, besteht kein Risiko der Kontamination. Dies ist besonders wichtig in Branchen wie der Lebensmittel- und Getränkeindustrie, der Medizintechnik und der Elektronikfertigung. Zudem entfällt der Ölwechsel, was den Wartungsaufwand reduziert und die Lebensdauer des Kompressors verlängert. Ölfreie Kompressoren sind somit eine zuverlässige und effiziente Lösung für professionelle Anwender.

Wie lange hält ein ölfreier Kompressor?

Die Lebensdauer eines ölfreien Kompressors hängt von verschiedenen Faktoren ab, darunter die Qualität der Druckluft, die Betriebsbedingungen und die Regelmäßigkeit der Wartung. Ein hochwertiger ölfreier Kompressor kann bei sachgemäßer Pflege viele Jahre halten. Regelmäßige Inspektionen und der Austausch von Verschleißteilen tragen dazu bei, die Lebensdauer zu verlängern. Im Vergleich zu ölgeschmierten Kompressoren entfällt zwar der Ölwechsel, aber andere Wartungsarbeiten sind dennoch wichtig, um eine zuverlässige Funktion zu gewährleisten.

Welche Marken gelten als zuverlässig und robust?

Es gibt mehrere Marken, die für ihre zuverlässigen und robusten ölfreien Kompressoren bekannt sind. Atlas Copco ist ein führender Hersteller, der eine breite Palette von ölfreien Kompressoren für verschiedene Industrieanwendungen anbietet. Andere zuverlässige Marken sind beispielsweise Kaeser und CompAir. Bei der Auswahl eines ölfreien Kompressors sollte man auf die Qualität der Druckluft, die Ansaugleistung in kW, die Lebensdauer und den Wartungsaufwand achten. Ein robuster und zuverlässiger ölfreier Kompressor gewährleistet eine konstante Druckluftversorgung für den Dauerbetrieb.

ölfreie druckluft: Was bedeutet ölfreie Druckluft und warum ist sie wichtig?

Ölfreie Druckluft wird so verdichtet, dass keine ölpartikel in die luft gelangen; sie eignet sich besonders für sensible produktionsprozesse, Lebensmittelproduktion, Pharma und Lackieranlagen. Ölfreie kompressoren liefern Luft ohne Schmieröl im Luftkreislauf, was die Luftqualität erhöht und die Einhaltung von Normen wie ISO 8573-1 Klasse für Partikel und Ölgehalt erleichtert.

druckluft für höchste Ansprüche: Welche ISO-Anforderungen gelten?

Bei druckluft für höchste Anwendungen sind die Anforderungen der ISO 8573-1 Klasse entscheidend. Die Norm definiert Grenzwerte für Partikel, Wasser und Öl. Für kritische Prozesse wird häufig eine sehr strenge Klasse gefordert, sodass nachkühler, Filter und Trockner kombiniert werden, damit die Luftqualität den Produktionsprozessen gerecht wird.

ölfrei und sensibel: Wie vergleicht sich ölfreie Druckluft mit ölgeschmierten Kompressoren?

Ölfrei arbeitende Systeme vermeiden Öl im Luftkreislauf, während ölgeschmierte kompressoren Schmierstoff zur Verdichtung nutzen und dadurch potenziell ölpartikel in die luft abgeben können. Für sensible Anwendungen sind ölfreie Lösungen deshalb oft vorzuziehen, obwohl ölgeschmierte Geräte Vorteile bei Langlebigkeit oder Kosten haben können. Die Wahl hängt von Anforderungen an Luftqualität und Wartungsaufwand ab.

verdichtet auf 8 bar oder 10 bar: Welche Druckstufen sind typisch?

Viele Anwendungen nutzen 8 bar oder 10 bar als Standardarbeitsdruck. Die Auswahl hängt vom Verbrauch und den angeschlossenen Verbrauchern ab: Werkzeuge für Heimwerker benötigen oft 8 bar, industrielle Anwendungen und spezielle Produktionsprozesse verlangen häufig 10 bar. Ölfreie kompressoren liefern die geforderte Druckstufe in verschiedenen baureihen, teils mit VSD (Variable Speed Drive) für effiziente Verdichtung.

sensibel: Wie kann Redundanz und Ausfallsicherheit bei ölfreier Druckluft sichergestellt werden?

Redundanz lässt sich durch mehrere parallel geschaltete Kompressoren oder durch eine duale Baureihe realisieren, sodass bei Ausfall eines Geräts die Versorgung weiterläuft. Für kritische Produktionsprozesse sind schallgedämmt installierte Backup-Kompressoren sowie nachkühler und Sicherheitsfilter empfehlenswert, um die kontinuierliche Luftqualität und Betriebsstabilität zu gewährleisten.

ölfrei und massgeschneidert: Kann die Anlage auf spezifische Produktionsprozesse angepasst werden?

Ja, ölfreie Druckluftanlagen lassen sich massgeschneidert planen, inklusive Auswahl der Baureihe, Nachkühler, Trockner, Filterstufen und Steuerung (z. B. VSD). Durch maßgeschneiderte Lösungen wird die Luftqualität für spezifische Produktionsprozesse optimiert und gleichzeitig Energieeffizienz und Betriebskosten reduziert.

verdichtet: Welche Rolle spielen Kolbenkompressor und andere Kompressortypen?

Kolbenkompressor (Kolbenkompressoren) sind eine Bauart zur Verdichtung von Luft und werden häufig im Bereich kleiner bis mittlerer Leistungen eingesetzt, auch für Heimwerker oder kleine Betriebe. Alternativ gibt es Schrauben- und Scroll-Kompressoren; ölfreie Varianten existieren für mehrere Leistungsbereiche und Baureihen, abhängig vom benötigten Volumenstrom und Enddruck.

ölfrei: Wie beeinflusst schallgedämmt die Installation und den Betrieb?

Schallgedämmte Geräte reduzieren Betriebsgeräusche und ermöglichen flexiblere Aufstellorte, auch näher am Arbeitsplatz. Für sensible Umgebungen oder in der Nähe von Wohnbereichen sind schallgedämpfte, ölfreie Kompressoren oft die bessere Wahl. Zudem verringert geringere Geräuschentwicklung Erschöpfung beim Personal und kann zusätzliche bauaufsichtliche Anforderungen erfüllen.

druckluft für höchste Reinheit: Wie werden Ölpartikel in der Luft vermieden und gemessen?

Um ölpartikel in die luft zu vermeiden, kombiniert man ölfreie Kompressoren mit effizienten Nachkühlern, Mehrstufenfiltern und Trocknern. Die Luftqualität wird durch Messungen nach ISO 8573-1 kontrolliert; regelmäßige Prüfungen stellen sicher, dass die geforderte Klasse eingehalten wird. Bei Bedarf liefern ölfreie kompressoren zusammen mit Filterlösungen die notwendige Reinheit für anspruchsvolle Anwendungen.

Der Drucktaupunkt ist ein entscheidender Faktor für die Qualität von Druckluftsystemen. Er bestimmt, wie viel Feuchtigkeit in der Druckluft vorhanden ist und ob diese zu Problemen führen kann. In diesem Artikel erklären wir, was der Drucktaupunkt genau ist, wie er sich vom atmosphärischen Taupunkt unterscheidet und warum er für viele Anwendungen von entscheidender Bedeutung ist. Wir betrachten die verschiedenen Methoden zur Senkung des Drucktaupunkts, wie Drucklufttrockner und Filter, und geben einen Überblick über die verschiedenen Technologien von Atlas Copco.

Drucktaupunkt verstehen

Definition und Bedeutung des Drucktaupunkts

Der Drucktaupunkt ist der entscheidende Kennwert zur Beurteilung des Feuchtigkeitsgehalts in der Druckluft. Er ist die Temperatur, auf die Luft abgekühlt werden muss, damit der in ihr enthaltene Wasserdampf zu kondensieren beginnt. Mit anderen Worten, es ist die Temperatur, bei der die Luft mit Wasserdampf gesättigt ist. Ein niedriger Drucktaupunkt bedeutet, dass die Druckluft sehr trocken ist, da nur sehr wenig Wasser in Form von Wasserdampf vorhanden ist. Der Drucktaupunkt wird üblicherweise in °C gemessen und ist ein wichtiger Parameter, um sicherzustellen, dass die Druckluft für die jeweilige Anwendung geeignet ist.

Der Unterschied zwischen Drucktaupunkt und atmosphärischem Taupunkt

Der Unterschied zwischen Drucktaupunkt und atmosphärischem Taupunkt liegt im Druck, unter dem die Messung erfolgt. Der atmosphärische Taupunkt bezieht sich auf den Taupunkt bei normalem atmosphärischen Druck. Der Drucktaupunkt hingegen berücksichtigt den erhöhten Druck in einem Druckluftsystem. Da die Fähigkeit der Luft, Feuchtigkeit aufzunehmen, mit steigendem Druck abnimmt, kondensiert Wasser bei einem höheren Druck schneller als bei atmosphärischem Druck. Daher ist der Drucktaupunkt in Druckluftsystemen ein kritischerer Wert als der atmosphärische Taupunkt, da er die tatsächlichen Bedingungen innerhalb des Systems widerspiegelt. Dieser Unterschied ist wichtig, um den Wassergehalt in der Druckluft genau zu bestimmen.

Formel zur Berechnung des Drucktaupunkts

Eine genaue Formel zur Berechnung des Drucktaupunkts ist komplex und berücksichtigt verschiedene Faktoren wie Temperatur, Druck und relative Luftfeuchtigkeit. Vereinfacht ausgedrückt, kann der Drucktaupunkt mithilfe von Tabellen oder speziellen Softwareprogrammen ermittelt werden, die diese Parameter berücksichtigen. Es gibt keine einfache, allgemein gültige Formel, da die Beziehung zwischen Temperatur, Druck und Wassergehalt in der Luft nicht linear ist. Um den Drucktaupunkt zu bestimmen, muss man den Unterschied zwischen dem aktuellen Zustand der feuchten Luft und dem Zustand berücksichtigen, in dem der Wasserdampf kondensiert. Warum ist der Drucktaupunkt so wichtig? Weil er den potenziellen Wassergehalt in der Druckluft angibt.

Warum ist der Drucktaupunkt wichtig?

Einfluss des Drucktaupunkts auf die Wassertrennung

Der Drucktaupunkt spielt eine entscheidende Rolle bei der Wassertrennung in Druckluftsystemen. Ein niedriger Drucktaupunkt sorgt dafür, dass weniger Kondenswasser im System entsteht, während ein hoher Drucktaupunkt die genannten Risiken erhöht. Ist der Drucktaupunkt zu hoch, kondensiert ein größerer Teil des Wasserdampfs in der Druckluft zu flüssigem Wasser. Dieses Wasser kann dann zu Korrosion in den Leitungen führen, die Funktion von pneumatischen Werkzeugen beeinträchtigen und die Qualität der Endprodukte mindern. Durch die Aufrechterhaltung eines geeigneten Drucktaupunkts wird sichergestellt, dass die Druckluft trocken und frei von schädlicher Feuchtigkeit bleibt, was die Lebensdauer der Geräte verlängert und die Betriebskosten senkt. Der Begriff Drucktaupunkt ist daher untrennbar mit der Effizienz und Zuverlässigkeit von Druckluftanlagen verbunden.

Faktor Drucktaupunkt in industriellen Anwendungen

Feuchtigkeit in der Druckluft stellt in vielen industriellen Anlagen ein ernstes Problem dar, das weitreicheiche Folgen haben kann. Sie kann zum Ausfall von Komponenten des Druckluftsystems führen und Schäden an Prozessausrüstungen verursachen, die mit Druckluft betrieben werden. Darüber hinaus begünstigt übermäßige Feuchtigkeit einen Druckabfall im System sowie die Verunreinigung von Rohstoffen, Halbfabrikaten oder Fertigerzeugnissen durch Wasser, Oxidations- bzw. Korrosionsprodukte oder Mikroorganismen. Die Einhaltung eines angemessenen Drucktaupunkts ist daher in vielen Branchen von entscheidender Bedeutung, um die Qualität der Produkte zu gewährleisten und Ausfallzeiten zu minimieren. Der Faktor Drucktaupunkt beeinflusst die Qualität der Druckluft und somit die Effizienz des gesamten Systems.

Atlas Copco und ihre Lösungen zum Drucktaupunkt

Atlas Copco bietet eine breite Palette von Lösungen zur Überwachung und Steuerung des Drucktaupunkts in Druckluftsystemen. Dazu gehören verschiedene Arten von Drucklufttrocknern, wie Kältetrockner, Adsorptionstrockner und Membrantrockner, die jeweils für unterschiedliche Anforderungen und Anwendungen geeignet sind. Die Norm ISO 8573-1 definiert die zulässigen Feuchtigkeitsgrenzen für verschiedene Druckluftklassen auf Basis des Drucktaupunkts, sodass Unternehmen die Qualität ihrer Druckluft gezielt überprüfen und klassifizieren können. Um die Einhaltung dieser Normen sicherzustellen, empfiehlt sich die Beauftragung eines professionellen Labors, das den Drucktaupunkt sowie weitere Parameter zuverlässig und normgerecht misst. Atlas Copco unterstützt Unternehmen dabei, den geforderten Drucktaupunkt zu erreichen und aufrechtzuerhalten, um einen reibungslosen und effizienten Betrieb zu gewährleisten. Die Luftfeuchtigkeit kann durch das richtige System von Atlas Copco aktiv gesenkt werden.

Technologien zur Kontrolle des Drucktaupunkts

Adsorptionstrockner: Funktionsweise und Vorteile

Adsorptionstrockner sind eine Schlüsseltechnologie zur Senkung des Drucktaupunkts in Druckluftsystemen. Diese Drucklufttrockner arbeiten nach dem Prinzip der Adsorption, bei dem Feuchtigkeit aus der Druckluft an einem festen Adsorptionsmittel gebunden wird. Das Adsorptionsmittel, typischerweise ein Material wie Silikagel oder Molekularsieb, zieht Wasserdampf aus der Druckluft an. Durch diesen Prozess kann ein sehr niedriger Drucktaupunkt erreicht werden, oft bis zu -40 °C oder sogar tiefer. Dies macht Adsorptionstrockner besonders geeignet für Anwendungen, bei denen extrem trockene Druckluft erforderlich ist, beispielsweise in der Pharmazie, Elektronik oder bei der Lackierung. Der Adsorptionstrockner ist besonders geeignet, wenn sehr trockene Druckluft erforderlich ist, um die entsprechenden Anforderungen zu erfüllen. Der Begriff Adsorptionstrockner ist daher untrennbar mit der Erzeugung trockener Druckluft verbunden.

Filtrationstechniken zur Senkung des Drucktaupunkts

Filtrationstechniken spielen eine wichtige Rolle bei der Senkung des Drucktaupunkts, auch wenn sie nicht direkt Feuchtigkeit aus der Luft entfernen wie ein Drucklufttrockner. Filter werden verwendet, um bereits kondensiertes Wasser und andere Verunreinigungen aus der Druckluft zu entfernen. Dies ist wichtig, da selbst geringe Mengen an Flüssigkeit im Druckluftsystem zu Problemen führen können. Koaleszenzfilter sind besonders effektiv, um Öl- und Wasser-Aerosole zu entfernen, die sich bilden können, wenn der Drucktaupunkt überschritten wird. Diese Filter sorgen dafür, dass die Druckluft sauberer und trockener ist, was die Lebensdauer der pneumatischen Geräte verlängert und die Qualität der Endprodukte verbessert. Die Kombination von Filtern mit anderen Trocknungstechnologien ist oft die beste Lösung, um einen konstanten niedrigen Drucktaupunkt zu gewährleisten. Die Filtration ist somit ein wichtiger Faktor, um die Luftfeuchtigkeit in der Druckluft zu kontrollieren.

Vergleich der Technologien: Trockner und Filter

Der wesentliche Unterschied zwischen Drucklufttrocknern und Filtern liegt in ihrer Funktionsweise und dem Grad der Drucktaupunktsenkung. Drucklufttrockner, wie Adsorptionstrockner und Kältetrockner, reduzieren den Wassergehalt in der Druckluft, indem sie den Wasserdampf entfernen oder kondensieren. Sie sind in der Lage, den Drucktaupunkt signifikant zu senken, oft auf Werte unter 0 °C. Filter hingegen entfernen primär bereits kondensiertes Wasser, Öl und Partikel aus der Druckluft. Sie tragen zwar zur Verbesserung der Luftqualität bei, senken aber den Drucktaupunkt nicht aktiv. Die Wahl zwischen Trockner und Filter hängt von den spezifischen Anforderungen der Anwendung ab. Für Anwendungen, die sehr trockene Druckluft erfordern, ist ein Drucklufttrockner unerlässlich, während Filter in allen Druckluftsystemen eingesetzt werden sollten, um Verunreinigungen zu entfernen und die Lebensdauer der Geräte zu verlängern. Atlas Copco bietet hier entsprechende Lösungen an, um den erforderlichen Drucktaupunkt zu erreichen.

Preisliste für Messungen (Dutschland):

Quelle: MQV LABOR, Preisliste für die Messung der Qualität von Druckluft für das Jahr 2026; https://labkatalog.de/kategorie/drucktaupunkt/

Was passiert mit wasser, wenn die Taupunkttemperatur erreicht wird?

Wenn die Taupunkttemperatur erreicht wird, kühlt sich das Gas oder die Luft so weit ab, dass die relative feuchte 100% erreicht und Wasserdampf zu flüssigem Wasser kondensiert. Dieser Prozess wird als Tau oder Kondensation bezeichnet und kann als Nebel sichtbar werden oder als Flüssigkeit an Oberflächen ausfallen. In technischen Systemen wie Kompressoren oder Drucklufttrocknersn ist die Kontrolle der Taupunkttemperatur wichtig, um einen niedrigen wassergehalt im Volumenstrom zu gewährleisten.

Wie unterscheidet sich der drucktaupunkt vom atmosphärischen taupunkt?

Der Unterschied zwischen atmosphärischem taupunkt und Drucktaupunkt liegt in Druck und Zusammensetzung des Gases: Bei erhöhtem Druck verändert sich die Sättigungsdampfdruckkurve, sodass der Drucktaupunkt (DTP) meist bei höheren Temperaturen liegt als der atmosphärische Taupunkt für dieselbe absolute Feuchtigkeitsmenge. In druckbeaufschlagten Systemen wie Kompressoren oder Drucklufttrocknersn ist daher die Angabe von Drucktaupunkten (drucktaupunkte) entscheidend, um den tatsächlichen Feuchtigkeitsgehalt und die benötigte Trocknerleistung zu bestimmen.

Wie beeinflusst ein Kompressor den taupunkttemperatur und das wasser im System?

Ein Kompressor erhöht Druck und Temperatur des Gases; beim anschließenden Abkühlen fällt Feuchtigkeit aus, wodurch sich Taupunkte verschieben. Ohne geeigneten Trockner verbleibt ein höherer feuchtigkeitsgehalt in der Druckluft, was zu Kondensation, Korrosion und Funktionsstörungen führen kann. Daher werden häufig Trockner eingesetzt, um einen niedrigen wassergehalt und definierte drucktaupunkte zu erreichen.

Welche einheit wird für taupunkte und drucktaupunkte verwendet und was bedeutet dtp?

Die Einheit für Taupunkttemperatur und Drucktaupunkte ist in der Regel Grad Celsius (°C). Die Abkürzung DTP steht für „Drucktaupunkt“ oder „Dew Point at Pressure“ und gibt an, bei welcher Temperatur die Luft unter dem gegebenen Systemdruck zu kondensieren beginnt. Für die Bemessung von Trocknersystemen ist diese Angabe wichtiger als der atmosphärische Taupunkt.

Wie hängen feuchtigkeit in der luft, relative feuchte und taupunkte zusammen?

Die relative Feuchte beschreibt den Anteil des aktuell vorhandenen Wasserdampfs zur maximal möglichen Menge bei der gegebenen Temperatur. Der Taupunkt ist die Temperatur, bei der die relative Feuchte 100% erreicht und Kondensation beginnt. Bei konstantem Volumen und Feuchtigkeitsgehalt bleibt der Taupunkt unverändert, unabhängig davon, ob die Luft in einem offenen Raum oder in einem komprimierten Gas wie in einem Kompressor vorliegt.

Warum sind drucklufttrockners wichtig, um niedrigen wassergehalt und taupunkte zu kontrollieren?

Drucklufttrockners reduzieren das Feuchtigkeitsgehalt der Druckluft und senken so die drucktaupunkte, um Kondensation in Rohrleitungen und Geräten zu vermeiden. Verschiedene Trocknerarten (z. B. Kältetrockner, Adsorptionstrockner) erreichen unterschiedliche DTP-Werte. Ein niedriger wassergehalt schützt vor Korrosion, verhindert Nebelbildung und sichert die Funktion empfindlicher Instrumente und Prozesse.

Wie beeinflusst das gasvolumen und der druck die Bildung von nebel und kondensation?

Bei konstantem Feuchtigkeitsgehalt führt Kompression zu einer Temperatur- und Druckerhöhung; beim anschließenden Drosseln oder Abkühlen kann das Gasvolumen sinken und die Temperatur unter den Taupunkt fallen, sodass Nebel oder Kondensation entsteht. Die Menge des ausgefallenen Wassers hängt vom Volumen und vom ursprünglichen Feuchtigkeitsgehalt ab, weshalb Volumenstrommessung und DTP-Angaben für die Auslegung von Entwässerungs- und Trocknersystemen wichtig sind.

Wie messe ich taupunkte praktisch und wie hängt das mit dem feuchtigkeitsgehalt zusammen?

Taupunktmesser oder Feuchtesensoren ermitteln die Taupunkttemperatur direkt oder berechnen sie aus Feuchte- und Temperaturmessungen. Aus dem Taupunkt lässt sich der absolute Feuchtigkeitsgehalt (Wassermenge pro Volumen) berechnen. Für industrielle Anwendungen ist die Messung am Systemdruck (DTP) entscheidend, da sie den realen Zustand der Druckluft beschreibt und hilft, geeignete Maßnahmen zur Feuchteregulierung zu planen.

Die ISO 8573-1 Norm ist ein Eckpfeiler für die Qualität der Druckluft in zahlreichen Industriezweigen. Doch was verbirgt sich genau hinter dieser Norm, und warum ist sie so wichtig? Dieser Artikel soll Licht ins Dunkel bringen und die komplexe Materie verständlich aufbereiten.

Einführung in die ISO 8573-1

Was ist die ISO 8573-1?

Die ISO 8573-1 ist eine international anerkannte Norm, die die Druckluftqualität klassifiziert. Die Norm ISO 8573-1 definiert Reinheitsklassen bezüglich fester Partikel, Wasser und Öl. Für jeden dieser Parameter legt die Norm konkrete Grenzwerte fest, die nicht überschritten werden dürfen. Die ISO 8573-1 definiert somit einen Rahmen für die Qualität der Druckluft.

Warum ist die Norm wichtig?

Die Einhaltung der in der Norm ISO 8573-1 definierten Druckluftqualität ist von entscheidender Bedeutung, um Verunreinigungen zu verhindern und die Prozesssicherheit zu gewährleisten. Zudem ist die Einhaltung der Norm oft eine Voraussetzung, um gesetzliche Anforderungen zu erfüllen. Die Norm stellt sicher, dass die Druckluftqualität den Anforderungen der jeweiligen Anwendung entspricht. Besonders in sensiblen Bereichen ist die ISO 8573-1 unverzichtbar.

Überblick über die Reinheitsklassen

Die Reinheitsklassen nach ISO 8573-1 geben Aufschluss darüber, welche Menge an Feststoffpartikeln, Wasser und Öl in der Druckluft enthalten sein darf. Diese Klassifizierung hilft Anwendern, die passende Druckluftaufbereitung für ihre spezifischen Anforderungen auszuwählen. Die Klassen reichen von sehr rein (Klasse 0) bis zu weniger rein, wobei die Wahl der Klasse von der jeweiligen Anwendung abhängt.

Reinheitsklassen der Druckluft

Die verschiedenen Reinheitsklassen

Die Reinheitsklassen der Druckluft nach ISO 8573-1 sind entscheidend für die Druckluftqualität. Die ISO 8573-1 Norm teilt Druckluft in verschiedene Qualitätsklassen ein, basierend auf dem Gehalt an Feststoffpartikeln, Wasser und Öl. Diese Klassifizierung hilft Anwendern, die richtige Druckluftaufbereitung für ihre spezifische Anwendung auszuwählen und die Einhaltung der Norm zu gewährleisten.

Klasse 0: Die höchste Qualität

Klasse 0 nach ISO 8573-1 steht für die höchste Druckluftqualität. Klasse 0 bedeutet, dass die Druckluft so rein wie möglich sein muss, um jegliche Verunreinigung auszuschließen. In der Praxis ist die Einhaltung der ISO 8573-1 Klasse 0 anspruchsvoll und erfordert spezielle Druckluftaufbereitung. Die ISO 8573-1 Klasse 0 ist besonders wichtig in der Lebensmittel- und Getränkeindustrie sowie in der Pharmaindustrie.

Verunreinigungen in Druckluft

Die Norm ISO 8573-1 bezieht sich auf drei wesentliche Verunreinigungen: feste Partikel, Wasser in Form von Feuchtigkeit oder Drucktaupunkt sowie Öl. Diese Verunreinigungen beeinträchtigen die Druckluftqualität erheblich. Feststoffpartikel können zu Verschleiß in pneumatischen Systemen führen. Ein zu hoher Wassergehalt führt zu Korrosion. Öl in der Druckluft kann Produkte verunreinigen. Daher ist die Druckluftaufbereitung so wichtig, um die Norm einzuhalten.

Anwendung der ISO 8573-1 in der Industrie

Qualität der Druckluft in der Lebensmittel- und Getränkeindustrie

In der Lebensmittel- und Getränkeindustrie ist die Qualität der Druckluft von höchster Bedeutung. Die ISO 8573-1 Norm findet Anwendung überall dort, wo Druckluft als Prozessmedium eingesetzt wird, etwa in der Pharmaindustrie, der Elektronikfertigung und in allgemeinen Produktionsbetrieben. Die ISO 8573 stellt sicher, dass die Produktion hygienisch und sicher erfolgt. Die Einhaltung der ISO 8573-1 Norm ist hier nicht nur eine Frage der Qualität, sondern auch der Sicherheit.

Druckluftsysteme und ihre Komponenten

Ein Druckluftsystem besteht aus mehreren Komponenten, die zusammenarbeiten, um Druckluft zu erzeugen, aufzubereiten und zu verteilen. Der Kompressor erzeugt die Druckluft, während Filter und Trockner die Druckluftqualität verbessern. Die ISO 8573-1 Norm dient als Leitfaden für die Auswahl und den Betrieb dieser Komponenten. Die Norm ISO 8573-1 stellt sicher, dass das gesamte Druckluftsystem die geforderte Druckluftqualität liefert.

Die Rolle von Kältetrocknern und Adsorptionstrocknern

Kältetrockner und Adsorptionstrockner sind wichtige Bestandteile der Druckluftaufbereitung, um die ISO 8573-1 Norm zu erfüllen. Kältetrockner kühlen die Druckluft ab, um Wasser auszukondensieren, während Adsorptionstrockner die Feuchtigkeit durch Adsorption entfernen. Die Wahl des richtigen Trockners hängt von den spezifischen Anforderungen der Anwendung und der geforderten Druckluftqualität ab. Beide tragen dazu bei, den Drucktaupunkt zu senken.

Aufbereitung der Druckluft

Technologien zur Druckluftaufbereitung

Die Druckluftaufbereitung ist ein entscheidender Schritt, um die Druckluftqualität gemäß ISO 8573-1 sicherzustellen. Verschiedene Technologien kommen zum Einsatz, um Verunreinigungen wie Partikel, Wasser und Öl zu entfernen. Dazu gehören Filter, Trockner und Ölabscheider, die je nach Anwendung und geforderter Druckluftqualität ausgewählt werden. Die richtige Aufbereitungstechnik gewährleistet, dass die Druckluftsysteme effizient und zuverlässig arbeiten und die Anlagen geschützt werden.

Auswahl des richtigen Kompressors

Die Auswahl des richtigen Kompressors ist ein wichtiger Faktor für die Qualität der Druckluft. Ölfrei verdichtende Kompressoren minimieren das Risiko von Ölverunreinigungen und tragen dazu bei, die ISO 8573-1 Norm zu erfüllen. Bei der Auswahl des Kompressors sollten Anwender die spezifischen Anforderungen ihrer Anwendung berücksichtigen, um die optimale Lösung für ihre Druckluftversorgung zu finden. Regelmäßige Wartung des Kompressors ist wichtig, um die Druckluftqualität konstant hoch zu halten.

Tipps zur Verbesserung der Druckluftqualität

Um die Druckluftqualität zu verbessern und die Einhaltung der ISO 8573-1 Norm zu gewährleisten, gibt es einige praktische Tipps. Dazu gehört die regelmäßige Wartung und Inspektion von Druckluftsystemen. Der Einsatz von hochwertigen Filtern und Trocknern ist wichtig. Zudem sollte die Umgebungsluft, die der Kompressor ansaugt, sauber und trocken sein, um die Verunreinigung von vornherein zu minimieren. Durch diese Maßnahmen kann die Druckluftqualität erheblich verbessert werden.

Zusammenfassung und Ausblick

Wichtige Punkte zur ISO 8573-1

Die ISO 8573-1 definiert die Druckluftqualität und legt Reinheitsklassen für Partikel, Wasser und Öl fest. Die Norm ist wichtig, um die Prozesssicherheit zu gewährleisten und gesetzliche Anforderungen zu erfüllen.

Die Überprüfung der Druckluftqualität erfolgt durch Messungen gemäß den entsprechenden Teilen der Normenreihe ISO 8573, die von spezialisierten Prüflaboren durchgeführt werden. In Deutschland bieten mehrere Labore solche Messdienstleistungen an. Die Messungen erfolgen nach den Normen ISO 8573-1, ISO 8573-2, ISO 8573-3, ISO 8573-4 und ISO 8573-7. Die Einhaltung der Norm ist besonders in der Lebensmittel- und Getränkeindustrie sowie in der Pharmaindustrie von Bedeutung. Die Klassifizierung der Reinheitsklassen hilft Anwendern, die passende Druckluftaufbereitung für ihre spezifischen Anforderungen auszuwählen. Die Norm ISO 8573-1 stellt sicher, dass die Druckluftqualität den Anforderungen der jeweiligen Anwendung entspricht und hilft, den Restölgehalt zu minimieren.

Die Zukunft der Druckluftqualität

Die Bedeutung der Druckluftqualität wird in Zukunft weiter zunehmen, da immer strengere Anforderungen an die Reinheit von Druckluft gestellt werden. Neue Technologien und Innovationen in der Druckluftaufbereitung werden dazu beitragen, die ISO 8573-1 Norm noch effizienter zu erfüllen. Die kontinuierliche Weiterentwicklung der Norm ISO 8573 wird sicherstellen, dass sie stets den aktuellen Anforderungen der Industrie entspricht. Dies beinhaltet auch die Reduzierung von Kohlenwasserstoffen und die Minimierung des Wassergehalts.

Fragen und Antworten zur Druckluftqualität

Frage: Welche Klasse der ISO 8573-1 ist für meine Anwendung geeignet?
Antwort: Das hängt von den spezifischen Anforderungen Ihrer Anwendung ab. Klasse 0 ist die höchste Qualität, während niedrigere Klassen für weniger sensible Anwendungen ausreichend sein können. Die Anwendung der Reinheitsklassen ist sehr anwenderspezifisch.

Frage: Wie oft sollte ich meine Druckluftqualität prüfen?
Antwort: Die Häufigkeit der Prüfung hängt von der Anwendung und den spezifischen Anforderungen ab. In sensiblen Bereichen sollte die Druckluftqualität regelmäßig geprüft werden, um die Einhaltung der ISO 8573-1 Norm sicherzustellen.

Preisliste für Messungen (Dutschland):

Quelle: MQV LABOR, Preisliste für die Messung der Qualität von Druckluft für das Jahr 2026; https://labkatalog.de/kategorie/iso-8573-1/

ISO 8573-1 — Vor- und Nachteile

Vorteile

• Klar definierte Reinheitsklassen für Partikel, Wasser und Öl erleichtern die Kommunikation zwischen Herstellern, Lieferanten und Anwendern.
• International anerkanntes Referenzdokument, das weltweit konsistente Anforderungen und Vergleichbarkeit ermöglicht.
• Unterstützt Qualitäts- und Sicherheitsanforderungen in sensiblen Branchen wie Lebensmittel, Pharmazie, Elektronik und Medizintechnik.
• Fördert die Auswahl geeigneter Filtrations- und Trocknungssysteme durch messbare Klassengrenzen.
• Erleichtert Vertragsgestaltung und Abnahmeprüfungen zwischen Kunden und Kompressoranlagenlieferanten.
• Verbessert Anlagenplanung und Risikomanagement durch klare Vorgaben zur Luftreinheit.

Nachteile

• Die Norm legt nur die Prüfparameter und Klassen fest, nicht jedoch die Methoden zur langfristigen Überwachung im laufenden Betrieb.
• Messung und Einhaltung höherer Reinheitsklassen kann kostenintensiv sein (Aufrüstung von Filtern, Analysegeräte, Wartung).
• Interpretation der Ergebnisse erfordert Fachwissen; falsche Anwendung kann zu Fehleinschätzungen führen.
• Norm berücksichtigt nicht alle möglichen Verunreinigungen oder branchenspezifische Anforderungen; zusätzliche Spezifikationen können nötig sein.
• Regelmäßige Probenahme und Laboranalyse sind zeitaufwändig und können betriebliche Unterbrechungen verursachen.
• Bei sehr feinen Anforderungen können technische Grenzen der Messtechnik die Praktikabilität einschränken.

5 überraschende Fakten über ISO 8573-1

• ISO 8573-1 definiert keine einzige „Reinheitszahl“: die Norm teilt die Druckluftreinheit in drei unabhängige Gruppen auf — Partikel, Wasser und Öl — und vergibt für jede Gruppe eigene Klassen.
• „Klasse 0“ bedeutet nicht „keine Verunreinigung“: Bei ISO 8573-1 ist Klasse 0 eine herstellerspezifische Anforderung, die bescheinigt, dass die Reinheit über das Prüfverfahren des Herstellers nachgewiesen wurde, und nicht die absolute Abwesenheit von Kontaminanten.
• Die Norm berücksichtigt Partikelgrößen explizit: ISO 8573-1 unterscheidet Partikel nach definierten Größengrenzen, sodass Größe ebenso wichtig ist wie die Anzahl der Partikel für die Klassifizierung der Reinheit.
• ISO 8573-1 ist Teil einer größeren Serie: Sie ist der zentrale Teil der ISO-8573-Reihe, die ergänzende Teile für Prüfmethoden und Empfehlungen enthält — die einzelne Nummer (8573-1) bezieht sich also speziell auf Reinheitsklassen, nicht auf alle Aspekte der Druckluftqualität.
• Breite Branchenakzeptanz trotz fehlender gesetzlicher Verpflichtung: Obwohl ISO 8573-1 oft nicht gesetzlich vorgeschrieben ist, wird sie weltweit in sensiblen Bereichen wie Medizin-, Lebensmittel- und Elektronikindustrie als De-facto-Standard zur Sicherstellung von Produktqualität und Prozesssicherheit verwendet.

Häufige Fehler bei ISO 8573-1

Bei der Anwendung und Interpretation der Norm ISO 8573-1 treten immer wieder ähnliche Fehler auf. Die folgenden Punkte fassen die häufigsten Missverständnisse und praktischen Fehler zusammen.

• Verwechslung von Reinheitsklassen und Prüfmethoden: ISO 8573-1 definiert Reinheitsklassen für Partikel, Wasser und Öl, aber nicht die spezifische Messmethode; die Wahl einer ungeeigneten Prüfmethodik führt zu falschen Ergebnissen.
• Annäherung statt Messung: Annahmen über die Luftqualität ohne regelmäßige Messungen und Dokumentation sind unzuverlässig; ISO 8573-1 verlangt belegbare Messergebnisse.
• Nichtbeachtung der gesamten Klassenkombination: Die Norm beschreibt drei Parameter (Partikel, Wasser, Öl). Manche Anwender prüfen nur einen Parameter und ignorieren die kombinierte Klassifizierung.
• Falsche Probenahme: Fehlerhafte Probenahmepositionen, -volumina oder -bedingungen (z. B. Temperatur, Druck) führen zu nicht repräsentativen Ergebnissen.
• Unklare oder fehlende Spezifikation: Endnutzer und Lieferanten geben oft keine eindeutige ISO-8573-1-Klassifizierung an oder verwenden vage Formulierungen statt präziser Klassenangaben.
• Anwendung der Norm außerhalb des Anwendungsbereichs: ISO 8573-1 gilt für Druckluftreinheit; ihre Klassen ungeprüft auf andere Gase oder spezielle Prozessbedingungen zu übertragen ist falsch.
• Missverständnis bezüglich Ölkategorie: Die Norm unterscheidet zwischen ölhaltigen Aerosolen und flüssigem Öl; falsche Interpretation oder ungenaue Messverfahren führen zu Fehleinschätzungen.
• Zu seltene Überprüfung von Filtern und Trocknern: Betreiber verlassen sich auf nominale Spezifikationen statt auf regelmäßige Leistungstests, wodurch die tatsächliche Luftqualität abweichen kann.
• Nichtbeachtung von Prozessanforderungen: Die erforderliche Reinheitsklasse sollte auf Prozessanforderungen basieren; pauschale Festlegungen können Produktschäden oder Überdimensionierung verursachen.
• Unzureichende Dokumentation und Rückverfolgbarkeit: Fehlende Prüfberichte, Prüfhistorie oder Kalibrierungsnachweise für Messgeräte erschweren Audits und Qualitätskontrolle.
• Ignorieren von Umgebungs- und Systemeinflüssen: Änderungen im Druckluftnetz, Umgebungsbedingungen oder Wartungszustand können die Einhaltung einer ISO-8573-1-Klasse beeinträchtigen, werden aber oft übersehen.
• Fehlende Zusammenarbeit zwischen Lieferant und Anwender: Ohne klare Absprachen über Prüfkriterien, Probenahme und Akzeptanzkriterien entstehen Missverständnisse bei der Einhaltung von ISO 8573-1.

Was ist ISO 8573 und wie erfolgt die Klassifizierung der Druckluftqualitätsklasse?

ISO 8573 ist eine Norm ISO zur Klassifizierung der Luftqualität in Druckluftsystemen. Die Klassifizierung erfolgt anhand mehrerer Parameter wie Partikelanzahl, Ölgehalt, Dampfdruck von Wasser (Taupunkt) und zulässige Schmutzstoffe. Jede Qualitätsklasse (z. B. klasse 1 bis klasse 4) beschreibt Grenzwerte für Partikelgröße, Partikel- und Aerosolkonzentration sowie Restölgehalt in der Druckluft, um sicherzustellen, dass die verwendete druckluft einzuhalten Anforderungen von Verbrauchern und Maschinen und Anlagen entspricht.

Welche Rolle spielt die Norm ISO und ISO 22000 in Bezug auf reine Druckluft?

Die Norm ISO 8573 fokussiert auf Druckluftqualität; ISO 22000 ist eine Managementnorm für Lebensmittelsicherheit und fordert, dass druckluft zuverlässig und sicher betrieben wird, wenn sie mit Lebensmitteln in Kontakt kommt. Für pharmazeutisch oder lebensmittelnahe Prozesse muss die Druckluftqualitätsklasse so gewählt werden, dass Kontaminationen durch Kohlenwasserstoffe, Ölaerosole oder Kondensation ausgeschlossen sind. Die Kombination aus technischen Maßnahmen wie feinfilter, aktivkohlefilter und trocknern und einem Qualitätssicherungssystem nach ISO 22000 reduziert das Risiko von Verstößen gegen Hygieneanforderungen.

Wie wähle ich die richtige Qualitätsklasse (klassifizierung) für meine Anwendung?

Die Auswahl der Qualitätsklasse hängt vom Einsatzzweck ab: Pneumatik für allgemeine Maschinen und Anlagen toleriert höhere Klassen (z. B. klasse 2–4), während pharmazeutisch oder lebensmittelnahe Prozesse meist klasse 1 erfordern. Entscheidend sind Partikelgröße, Partikelanzahl, der Taupunkt, Restölgehalt in der Druckluft und Kohlenwasserstoffe. Analyse der Verbraucheranforderungen, Testmethoden und Beratung durch Hersteller wie Atlas Copco helfen bei der Entscheidung, ob zusätzliche Filterung, submikrofilter oder aktivkohlefilter sowie Drucklufttrocknern nötig sind.

Welche Testmethoden werden zur Bestimmung der Druckluftqualitätsklasse nach ISO 8573 verwendet?

Testmethoden umfassen Messung der Partikelanzahl und Partikel-Größenverteilung, Ölgehaltstests zur Bestimmung des Restölgehalts, Taupunktmessungen zur Bestimmung von Kondensation und Feuchte sowie chemische Analysen für Kohlenwasserstoffe. Prüflabore verwenden standardisierte Verfahren, um Partikel-, Aerosolen und Ölaerosole zu quantifizieren. Regelmäßige Messungen sichern die Luftqualität und helfen, die Lebensdauer von Filtern und nachgeschalteten Komponenten zu überwachen.

Wie können Filterung und Luftaufbereitung die Energiekosten und Lebensdauer von Druckluftanlage beeinflussen?

Effiziente Luftaufbereitung mit geeigneten feinfilter, submikrofilter oder aktivkohlefilter und optimal dimensionierten trocknern reduziert Kontamination, Kondensation und Verschleiß in nachgeschalteten Verbrauchern. Dadurch sinken Ausfallzeiten und Ersatzteilbedarf, was die Lebensdauer erhöht. Allerdings verursachen zusätzliche Filter und Trockner Druckverlust und damit höhere Energiekosten; die richtige Balance zwischen Druckluftqualität und Energieeffizienz ist entscheidend, um Gesamtkosten zu minimieren.

Wie verhindere ich Verunreinigungen wie Ölaerosole, Kohlenwasserstoffe und Schmutzpartikel?

Mehrstufige Aufbereitungskonzepte kombinieren Drucklufttrocknern, mechanische Vorfilter, feinfilter und aktivkohlefilter, um Schmutzstoffe, Ölaerosole und Kohlenwasserstoffe effektiv zu entfernen. Regelmäßige Wartung, Überwachung des Taupunkts und Überprüfung des Restölgehalts in der Druckluft stellen sicher, dass die druckluft sein darf laut geforderter qualitätsklasse. Inspektionen, Filterwechselintervalle und Testmethoden verhindern Kontamination und reduzieren das Risiko, dass nachgeschalteten Prozessen schädliche Partikel zugefügt werden.

Was bedeutet „klasse 1“ oder „klasse 4“ praktisch für meine pneumatischen Verbraucher?

Klasse 1 bezeichnet die höchste Reinheit (niedrigster Partikel- und Ölgehalt, sehr niedriger Taupunkt) und ist notwendig für kritische Anwendungen wie pharmazeutisch oder Lebensmittelproduktion. Klasse 4 erlaubt deutlich höhere Partikel- und Ölkonzentrationen und ist oft ausreichend für allgemeine Pneumatik in Maschinen und Anlagen. Die Wahl beeinflusst Filtertypen, notwendige Maßnahmen zur Kondensationvermeidung und letztlich die Betriebssicherheit und Leistung der Verbraucher.

Wie integriere ich ISO 8573-Anforderungen in die Qualitätssicherung und den Betrieb meiner Druckluftanlage?

Integrieren bedeutet: Festlegung der erforderlichen druckluftqualitätsklasse für jeden Verbraucher, Implementierung geeigneter luftaufbereitung (trockner und filter, aktivkohlefilter), regelmäßige Messungen (Partikelanzahl, Taupunkt, Ölgehalt) und Dokumentation im Rahmen der Qualitätssicherung. Schulungen für Personal, Überwachung der energiekosten durch Druckverlustoptimierung und Zusammenarbeit mit Herstellern wie Atlas Copco für Komponenten und Service gewährleisten, dass die druckluft zuverlässig und sicher betrieben wird und Verstöße gegen Normen frühzeitig erkannt werden.

In der Welt der industriellen Prozesse ist die Druckluft ein unverzichtbares Medium. Doch nicht jede Druckluft ist gleich. Die Druckluftqualität spielt eine entscheidende Rolle, insbesondere in sensiblen Bereichen wie der Pharma- und Lebensmittelindustrie. Dieser Artikel beleuchtet die Bedeutung der Druckluftqualifizierung, die ISO 8573 Norm und gibt Einblicke in die verschiedenen Qualitätsklassen.

Einführung in die Druckluftqualität

Was ist Druckluftqualität?

Druckluftqualität bezieht sich auf den Reinheitsgrad der Druckluft hinsichtlich verschiedener Verunreinigungen. Dazu gehören Partikel, Wasser und Öl. Die Klassifizierung der Druckluftqualität erfolgt gemäß der ISO 8573-Norm, die Grenzwerte für diese Verunreinigungen festlegt. Die Qualität der Druckluft ist entscheidend für die Effizienz und Sicherheit vieler industrieller Anwendungen.

Warum ist die Qualifizierung von Druckluft wichtig?

Die Qualifizierung von Druckluft ist in der pharmazeutischen und kosmetischen Produktion von entscheidender Bedeutung. Die Qualität der Druckluft beeinflusst direkt die Sicherheit und Reinheit der Produkte. Um die bestmögliche Produktsicherheit zu gewährleisten, muss neben der Personal-, Betriebs- und Produkthygiene auch auf die Druckluft geachtet werden, da sie mit Produkt und Verpackung in Berührung kommt. Druckluft ist bei vielen Maschinen und Produktionsprozessen erforderlich, entweder als Prozessluft oder als Steuerluft im Bereich der Maschinensteuerung. Eine direkte Produktberührung ist oft unvermeidlich, was ein nicht zu unterschätzendes Risiko darstellt. Diese Risiken müssen erkannt und entsprechend den Anforderungen minimiert werden. Die Druckluftqualifizierung gemäß ISO 8573 ist somit ein wesentlicher Schritt zur Risikominimierung.

Überblick über die ISO 8573 Norm

Die ISO 8573 Norm ist eine wichtige Grundlage für die Druckluftqualität. Sie behandelt drei Hauptkategorien: Staubkonzentration, Restwassergehalt und Restölgehalt. Diese Kategorien sind in verschiedene Qualitätsklassen unterteilt, die für die Druckluftqualität maßgeblich sind. Die Klassifizierung reicht von Klasse 6 (höchste Restverschmutzung) bis Klasse 1 (beste Qualität). Seit 2010 gibt es zusätzlich die Klasse 0, die noch strengere Anforderungen stellt. Die ISO 8573-1 definiert diese Klassen und legt die entsprechenden Grenzwerte fest. Die Norm ISO ist somit ein unverzichtbares Werkzeug für die Qualifizierung von Druckluftanlagen.

ISO 8573: Klassifizierung und Standards

Klassifizierung von Druckluft gemäß ISO 8573-1

Die international anerkannte Norm ISO 8573-1:2010 legt die Reinheitsklassen für Druckluft fest. Die Einteilung erfolgt in unterschiedliche Druckluftqualitätsklassen, die Qualitätsklassen für drei Bereiche definiert: Schmutz (Partikel), Wasser und Öl. Die Klassifizierung wird in Form einer dreistelligen Ziffer angegeben – diese gibt der Hersteller Ihrer Anlage vor. Die Druckluft wird nach ISO 8573.1:2010 klassifiziert.

Die verschiedenen Reinheitsklassen

Die Reinheit der Klasse 0 wird durch den Anwender bzw. durch den Gerätehersteller bestimmt, muss aber in jedem Fall besser als die Reinheit der Qualitätsklasse 1 sein. Es gibt die Qualitätsklassen 1-6. Bei Atlas Copco bedeutet die Klasse 0 speziell für den Punkt des Restölgehaltes jedoch die Garantie, dass durch den Verdichtungsprozess in einem ölfrei verdichtendem Kompressor keinerlei Ölaerosole der erzeugten Druckluft zugefügt werden.

Verunreinigungen in Druckluft: Arten und Quellen

Die ISO-8573 behandelt drei Kategorien: Staubkonzentration, Restwassergehalt und Restölgehalt. Im Rahmen der Druckluftprüfung werden verschiedene Parameter untersucht, darunter:

• Partikelgehalt
• Drucktaupunkt
• Öl-Aerosol-Gehalt
• Mikrobiologische Parameter (wie der Gehalt an Bakterien, Hefen und Schimmelpilzen)

Folgende Messungen sind möglich und werden durch unser qualifiziertes Service-Team durchgeführt: Bestimmung des Partikelgehalts, Bestimmung des Ölgehalts, Bestimmung des Wassergehalts, Bestimmung der Mikrobiologie (KBE, Schimmelpilze).

Anwendungsbereiche der Druckluftqualifizierung

Industrien, die Druckluft nutzen

Die Klasse 0 wird eingesetzt, wo es auf höchste Reinheit und Qualität der Druckluft ankommt. Dies ist besonders wichtig in Branchen wie:

• Medizin und Gesundheitswesen
• Textilindustrie
• Lebensmittel- und Getränkeindustrie
• Automotive
• Chemische Industrie
• Abwasseraufbereitung

Kritische Anwendungsbereiche sind unter anderem: Druckluft im Lebensmittelbereich und Druckluft im Reinraumbereich. Somit ist die Druckluftqualifizierung gemäß ISO 8573 in vielen Branchen unerlässlich.

GMP-Anforderungen und Druckluftqualität

Sofern aus regulatorischen Gründen erforderlich, gelten zusätzlich die Grundlagen der GMP-Guidelines. Die Qualität der erzeugten Druckluft muss den Anforderungen entsprechen, um die Produktsicherheit zu gewährleisten. Die Einhaltung der Norm ISO und die Qualifizierung von Druckluft gemäß ISO 8573 sind daher von großer Bedeutung. Die Druckluftanlagen müssen regelmäßig überprüft werden.

Messmethoden zur Bewertung der Druckluftqualität

Die international anerkannte Norm ISO 8573-1:2010 legt die Reinheitsklassen für Druckluft fest und wird durch detaillierte Messmethoden in den Normen ISO 8573-2 bis ISO 8573-4 sowie ISO 8573-7 ergänzt. Für die Prüfung der Qualitätsklasse in Druckluft gelten Normen wie z.B. ISO 8573 1-7, EAB 4.07 / 1238. Mit dem AirQualityMonitor ermitteln unsere Techniker Parameter Ihrer Druckluft-, Sauerstoff-, Stickstoffversorgung nach den Richtlinien verschiedener Normen vor Ort: ISO 7396 ISO 8573 EN 12021 BS 2754.

Aufbereitung und Behandlung von Druckluft

Technologien zur Druckluftaufbereitung

Die optimale Druckluftaufbereitung ist entscheidend, um die gewünschte Druckluftqualität zu erreichen. Je nach angestrebter Druckluftqualitätsklasse ist eine präzise Planung des Einsatzes von Kompressoren, Filtern und Trocknern unerlässlich. Hierbei spielen Adsorptionstrockner und Kältetrockner eine wichtige Rolle, um den Wassergehalt in der erzeugten Druckluft zu minimieren. Eine Tabelle der verschiedenen Technologien und ihrer Anwendungsbereiche kann bei der Auswahl helfen.

Filter und deren Rolle in der Druckluftqualität

Filter sind ein zentraler Bestandteil der Druckluftaufbereitung. Sie dienen dazu, Partikel, Wasser und Öl aus der Druckluft zu entfernen. Es gibt verschiedene Arten von Filtern, die je nach Anwendungsbereich und gewünschter Reinheitsklasse eingesetzt werden. Die richtige Auswahl und regelmäßige Wartung der Filter sind entscheidend, um die Qualität der Druckluft gemäß ISO 8573 zu gewährleisten. Die Druckluftqualifizierung gemäß ISO 8573 erfordert den Einsatz geeigneter Filter.

Stickstoff und andere Gase in der Druckluft

Neben Sauerstoff und Stickstoff können auch andere Gase wie Stickoxide in der Druckluft vorhanden sein, die die Qualität der Druckluft beeinträchtigen können. Die Messung dieser Gase ist wichtig, um die Reinheit der Druckluft zu überwachen und sicherzustellen, dass die Grenzwerte gemäß ISO eingehalten werden. Durch die Messung der Sauerstoff- und Stickstoffkonzentration kann die Druckluftqualität festgestellt werden. Der Einsatz von Stickstoffgeneratoren kann eine Alternative zur herkömmlichen Druckluftversorgung darstellen, insbesondere wenn eine hohe Reinheit gefordert wird.

Leitfaden zur Druckluftqualifizierung

Schritte zur Qualifizierung von Druckluft

Die Qualifizierung von Druckluft ist ein strukturierter Prozess, der mehrere Schritte umfasst. Zunächst sollte das Qualifizierungsprojekt gemeinsam mit Experten vor Ort besprochen und festgelegt werden. Dabei werden die Qualitätsklassen für Partikel, Öl- und Wassergehalt definiert, sowie die relevanten normativen Vorgaben gemäß ISO 8573, ISO 14644-1 und den aktuellen GMP-Richtlinien berücksichtigt. Die Druckluftqualifizierung gemäß ISO 8573 ist ein fortlaufender Prozess.

Wichtige Normen und Richtlinien gemäß ISO

Für die Prüfung der Qualitätsklasse in Druckluft gelten Normen wie ISO 8573 1-7 und EAB 4.07 / 1238. Sofern aus regulatorischen Gründen erforderlich, gelten zusätzlich die Grundlagen der GMP-Guidelines. Eine komplette Qualifizierung und Klassifizierung wird nach der Messung erstellt, z.B. Überprüfung der Reinheitswerte gemäß ISO 8573.1:2010 oder ISO 7396. Somit ist die Norm ISO ein wichtiger Bestandteil der Druckluftqualifizierung.

Lehrgänge und Schulungen zur Druckluftqualifizierung

Um eine sachgerechte Druckluftqualifizierung sicherzustellen, sind entsprechende Lehrgänge und Schulungen unerlässlich. Diese vermitteln das notwendige Wissen über die Normen, Messmethoden und Technologien zur Druckluftaufbereitung. Durch qualifizierte Mitarbeiter können Druckluftanlagen effizient betrieben und die Qualität der erzeugten Druckluft sichergestellt werden. Atlas Copco bietet diesbezüglich ein entsprechendes Angebot.

Preisliste für Messungen (Dutschland):

Quelle: MQV LABOR, Preisliste für die Messung der Qualität von Druckluft für das Jahr 2026; https://labkatalog.de/kategorie/druckluft-qualifizierung/

Häufige Fehler bei der Druckluft-Qualifizierung

• Unterschätzung der gesetzlichen und normativen Anforderungen (z. B. ISO 8573, pharmazeutische Richtlinien)
• Fehlende oder unvollständige Dokumentation der Qualifizierungsmaßnahmen
• Keine oder ungeeignete Risikoanalyse vor der Festlegung der Qualitätsanforderungen
• Unzureichende Planung von Probenahmepunkten und Messpositionen (falsche Orte, zu wenige Punkte)
• Falsche oder unzureichende Probenahmemethoden (z. B. falsche Durchflussraten, kontaminationsgefährdete Probenahme)
• Verwendung nicht kalibrierter oder ungeeigneter Messgeräte
• Ignorieren des Drucktaupunktes bzw. der Restfeuchte und deren Einfluss auf Korrosion und Mikrobewuchs
• Vernachlässigung mikrobiologischer Untersuchungen dort, wo biologisch kontaminationskritische Prozesse laufen
• Unzureichende Filterauswahl oder falsch dimensionierte Filterelemente
• Fehlende Validierung nach Wartung, Modifikation oder Austausch von Komponenten
• Keine Regelung von Öl- und Schmierstoffüberwachung (Ölarten, Rückstände, Aerosole)
• Verwechslung oder falsche Interpretation von ISO-8573-Klassen
• Keine Periodizität für Routineprüfungen oder fehlende Auditpläne
• Fehlende Nachverfolgbarkeit und Rückführbarkeit von Prüfmitteln und Proben
• Keine klaren Akzeptanzkriterien oder unrealistische Grenzwerte
• Unzureichende Schulung des Personals für Probenahme, Messung und Dokumentation
• Fehlende oder unzureichende Maßnahmen bei Abweichungen (Korrektur- und Vorbeugemaßnahmen)
• Vernachlässigung von Umwelt- und Prozessbedingungen während der Messung (Temperatur, Feuchte, Druck)
• Zu enge Fokussierung auf einzelne Parameter statt ganzheitlicher Betrachtung der Prozessanforderungen
• Unzureichende Kommunikation zwischen Betrieb, Qualitätssicherung und Instandhaltung

Qualität der Druckluft: Wie definiere ich die Reinheitsklasse gemäß ISO 8573?

Die Reinheitsklasse nach ISO 8573 wird über Parameter wie Partikelanzahl und -größe, Ölgehalt und Wasserkontent definiert. Zur Bestimmung der Qualitätsklasse prüft man das Druckluftsystem inklusive druckluftanlage, Rohrleitungen und Aufbereitungskomponenten. Für Anwendungen, bei denen das Endprodukt in Berührung mit Druckluft kommt (z. B. Abfüllung), sind strengere Klassen erforderlich; in solchen Fällen wird oft eine Klassifizierung bis hin zu Klasse 0 (iso 8573) verlangt. Neben der Messung der Partikelanzahl und des Ölgehalts ist die messtechnik zur eindeutigen Zuordnung der Reinheitsklasse notwendig.

Messung der Druckluft: Wie messe ich Partikelanzahl und Partikelgröße im Druckluftsystemen?

Für die Messung von Partikelanzahl und Partikelgröße werden spezielle Partikelzähler und Messtechnik eingesetzt, die in der Lage sind, auch sehr feine Staubpartikel zu detektieren. Messdurchgänge sollten an repräsentativen Stellen wie nach Filtern, am Ende von Rohrleitungen und nahe kritischen Verbrauchspunkten erfolgen. Die Ergebnisse werden mit den Grenzwerten der ISO 8573 verglichen; bei Bedarf sind wiederholte Messungen zur Validierung und zur aussagekräftigen Bewertung der Druckluftreinheit erforderlich.

Druckluftanlagen: Wie qualifiziere ich eine Druckluftanlage gemäß GMP und ISO?

Die Qualifizierung einer druckluftanlage umfasst Planung und Umsetzung eines qualifizierten Prozesses: Installation Qualification (IQ), Operational Qualification (OQ) und Performance Qualification (PQ). Dabei sind relevante Normen wie ISO 8573 und ggf. ISO 14644-1 zu berücksichtigen, insbesondere wenn mikrobiologische Reinheit wichtig ist. GMP-Anforderungen verlangen dokumentierte Validierung, regelmäßige Messtechnik, Überwachung von Ölgehalt und Partikelanzahl sowie Nachweise, dass keine Kontamination des Endprodukts stattfindet.

Norm ISO und ISO 14644-1: Welche Rolle spielt die Reinraumnorm für druckluftreinheit?

ISO 14644-1 legt Reinheitsklassen für Partikel in der Luft von Reinstäumen fest und ist ergänzend zur ISO 8573 zu betrachten, wenn Druckluft in Reinraumumgebungen oder in direkte Produktkontakte (z. B. Abfüllung) gelangt. Während ISO 8573 die druckluftnach ISO 8573 Reinheitsklassen beschreibt (Partikelanzahl, Ölgehalt), definiert ISO 14644-1 die Umgebungsluft-Partikelgrößen und -Konzentrationen, was bei der Planung und Umsetzung von Druckluftversorgungssystemen in gereinigten Bereichen berücksichtigt werden muss.

Tabelle zur Qualitätsklasse: Welche Qualitätsklassen gibt es und wie interpretiere ich sie?

Eine übersichtliche Tabelle listet die ISO 8573-Klassen für Partikel, Öl und Wasser auf. Die Qualitätsklasse bestimmt zulässige Partikelanzahl pro Volumeneinheit bei definierten Partikelgrößen, maximalen Ölgehalt und Restfeuchte. Für produktkritische Anwendungen wie Lebensmittel oder Pharma ist häufig eine hohe Reinheitsklasse erforderlich; bei Klasse 0 sind organische Ölreste ausgeschlossen. Bei der Auswahl der Klasse sind Aspekte wie Betriebssicherheit, Lebensdauer der Anlage und Instandhaltung zu beachten.

Anwendung: Welche Reinheitsklasse benötige ich, wenn Druckluft mit dem Endprodukt in Berührung kommt?

Wenn Druckluft direkt mit dem Endprodukt in Berührung kommt (z. B. bei Abfüllung), gelten strengere Anforderungen: häufig sind sehr niedrige Partikelanzahlen, minimale Ölgehalte und mikrobiologische Tests nötig. GMP-Anforderungen verlangen validierte Verfahren und regelmäßige Prüfungen zur Sicherstellung der Druckluftreinheit. In solchen Fällen sollte die druckluftanlage so ausgelegt sein, dass sie die geforderte Klasse hält, und die Messtechnik für kontinuierliche oder periodische Überwachung vorhanden sein.

Wirtschaftlichkeit: Wie beeinflussen Wartungskosten und Energieverbrauch die Betriebskosten einer Druckluftanlage?

Die Wirtschaftlichkeit einer Druckluftanlage ergibt sich aus Investitions- und laufenden Kosten, wobei Energieverbrauch einen großen Anteil der Betriebskosten ausmacht. Regelmäßige Instandhaltung und optimale Planung und Umsetzung von Filtern, Trocknern und Rohrleitungen verbessern die Betriebssicherheit und verlängern die Lebensdauer der Komponenten, reduzieren Wartungskosten und senken langfristig die Gesamtbetriebskosten. Eine fundierte Kosten-Nutzen-Analyse berücksichtigt auch Einsparungen durch geringere Partikelbelastung und weniger Ausschuss im Endprodukt.

Validieren und qualifizieren: Wie oft muss man eine Druckluftanlage validieren und welche Messtechnik ist notwendig?

Die Validierung erfolgt initial in IQ/OQ/PQ-Schritten und sollte danach in regelmäßigen Intervallen (z. B. jährlich oder nach Änderungen) wiederholt werden. Notwendige Messtechnik umfasst Partikelzähler, Ölgehaltsmessgeräte und Feuchtemessgeräte; bei mikrobiologischen Anforderungen sind außerdem mikrobiologische Tests vorgesehen. Die Validierung dokumentiert, dass die druckluftanlage die geforderte Reinheitsklasse dauerhaft einhält und dass keine Referenzen auf Partikel oder Öl das Endprodukt kontaminieren.

Instandhaltung und Planung: Welche Rolle spielen Rohrleitungen und Filter bei der Aufrechterhaltung der Reinheitsklasse?

Rohrleitungen, Filter und Trockner sind zentrale Komponenten zur Sicherstellung der Druckluftreinheit. Eine sachgerechte Planung und Umsetzung reduziert Toträume und Kondensatansammlungen, minimiert Staubpartikel und senkt den Ölgehalt. Regelmäßige Wartung, Filterwechsel und Inspektionen verlängern die Lebensdauer der Anlage und verbessern die Betriebssicherheit. Durch gezielte Messtechnik an kritischen Punkten lässt sich die Wirksamkeit von Maßnahmen prüfen und die Instandhaltungskosten optimieren.

Drucktaupunkt bei Druckluft: Bedeutung, Messung und Tabelle des Drucktaupunkts

In der Welt der Drucklufttechnik spielt der Drucktaupunkt (DTP) eine entscheidende Rolle für die Qualität und Effizienz von Druckluftsystemen. Als zentraler Parameter für die Bewertung von Feuchtigkeit in Druckluft beeinflusst er maßgeblich Betriebssicherheit, Produktqualität und Lebensdauer von Anlagen. Dieser Artikel beleuchtet umfassend die Bedeutung des Drucktaupunkts, Messmethoden und praktische Anwendungen in verschiedenen industriellen Kontexten.

Was ist der Drucktaupunkt und warum ist er in Druckluftsystemen wichtig?

Definition des Drucktaupunkts in der Drucklufttechnik

Der Drucktaupunkt bezeichnet in der Drucklufttechnik die Temperatur, bei der Wasserdampf in der komprimierten Luft zu kondensieren beginnt. Jedes Gas, einschließlich der Luft in einem Druckluftsystem, kann nur eine bestimmte Menge an Wasserdampf aufnehmen, bevor dieser als flüssiges Wasser auszufallen beginnt. Diese Sättigungsgrenze wird durch den Drucktaupunkt definiert. Er wird in °C gemessen und gibt präzise an, bei welcher Temperatur die in der Druckluft enthaltene Feuchtigkeit zu kondensieren beginnt, solange der Druck konstant bleibt. In der Fachsprache wird der Drucktaupunkt oft als DP (Dew Point) abgekürzt. Ein niedriger Drucktaupunkt bedeutet einen geringen Feuchtigkeitsgehalt in der Druckluft, was für die meisten industriellen Anwendungen wünschenswert ist. Die Kenntnis des Drucktaupunkts ermöglicht es, potenzielle Kondensationsprobleme in Druckluftsystemen vorherzusagen und zu vermeiden, insbesondere wenn die Druckluft durch Leitungen mit unterschiedlichen Temperaturbedingungen geführt wird.

Unterschied zwischen atmosphärischem Taupunkt und Drucktaupunkt

Es ist entscheidend, zwischen dem atmosphärischen Taupunkt und dem Drucktaupunkt zu unterscheiden. Der atmosphärische Taupunkt bezieht sich auf die Taupunkttemperatur bei normalen atmosphärischen Bedingungen (etwa 1 bar), während der Drucktaupunkt sich auf die Kondensationstemperatur unter dem jeweiligen Betriebsdruck des Druckluftsystems bezieht. Wenn komprimierte Luft entspannt wird, wie es beispielsweise beim Austritt aus einem Druckluftsystem geschieht, ändert sich die relative Feuchte (RF) drastisch. Der Wasserdampf, der bei hohem Druck noch gasförmig war, kann bei atmosphärischen Bedingungen kondensieren, selbst wenn die Temperatur konstant bleibt. Dies erklärt, warum ein Druckluftsystem mit einem scheinbar akzeptablen Drucktaupunkt dennoch Kondensationsprobleme aufweisen kann, sobald die Luft entspannt wird. Für präzise Berechnungen und Anwendungen muss daher immer klar sein, ob von einem atmosphärischen Taupunkt oder einem Drucktaupunkt die Rede ist. Diese Unterscheidung ist in der Praxis von erheblicher Bedeutung, da beispielsweise ein Drucktaupunkt von -40°C bei 7 bar einem wesentlich höheren atmosphärischen Taupunkt entsprechen kann, wenn die Luft auf Umgebungsdruck entspannt wird.

Auswirkungen von Feuchtigkeit in Druckluftsystemen

Die Feuchtigkeit in der Luft kann in Druckluftsystemen zahlreiche negative Auswirkungen haben. Wenn der Wasserdampf in der Druckluft kondensiert, bilden sich Wassertropfen, die Ventile, Regeleinrichtungen und pneumatische Werkzeuge beschädigen können. Zudem begünstigt die Feuchtigkeit Korrosionsprozesse in metallischen Leitungen und Komponenten der Druckluftanlage. Dies führt nicht nur zu erhöhtem Wartungsaufwand, sondern kann auch kostspielige Produktionsausfälle verursachen. Besonders in der Lebensmittel- und Pharmaindustrie kann feuchte Druckluft die Qualität von Endprodukten erheblich beeinträchtigen. Auch in Lackieranlagen kann überschüssige Feuchtigkeit zu Oberflächenfehlern führen. Ein weiteres Problem stellt die Bildung von Eis in Druckluftsystemen dar, die bei niedrigen Umgebungstemperaturen auftreten kann, wenn der Drucktaupunkt nicht ausreichend niedrig ist. Dies kann Ventile blockieren und den Luftstrom behindern. Darüber hinaus kann ein zu hoher Feuchtigkeitsgehalt in der Druckluft die Wirksamkeit von Schmiermitteln in pneumatischen Geräten verringern und deren Lebensdauer verkürzen. All diese Faktoren unterstreichen die Bedeutung einer effektiven Kontrolle und Reduzierung der Feuchtigkeit in Druckluftsystemen durch die präzise Überwachung und Steuerung des Drucktaupunkts.

Wie wird der Drucktaupunkt gemessen und überwacht?

Messgeräte und Verfahren zur Bestimmung des Drucktaupunkts

Die genaue Messung des Drucktaupunkts ist für die Qualitätssicherung in Druckluftsystemen unerlässlich. Hierfür stehen verschiedene Messgeräte und Verfahren zur Verfügung. Eine weit verbreitete Methode ist die Verwendung von Taupunktsensoren, die auf verschiedenen physikalischen Prinzipien basieren können. Kapazitive Sensoren messen Veränderungen der elektrischen Kapazität eines Polymers, das auf Feuchtigkeit reagiert. Diese Sensoren bieten eine hohe Genauigkeit im Bereich von ±2°C und sind für kontinuierliche Überwachung geeignet. Für Messungen von sehr niedrigen Taupunkten (unter -60°C) werden häufig Aluminiumoxid-Sensoren eingesetzt, die Änderungen der elektrischen Impedanz bei unterschiedlichem Feuchtigkeitsgehalt registrieren. Eine weitere Methode ist die Spiegeltaupunktmessung, bei der ein Spiegel so lange gekühlt wird, bis sich Kondensat bildet. Die Temperatur, bei der dies geschieht, entspricht genau dem Taupunkt. Diese Methode gilt als Referenzverfahren mit höchster Genauigkeit, ist jedoch technisch aufwendiger und wird hauptsächlich für Kalibriermessungen verwendet. Für die praktische Anwendung im Feld kommen oft mobile Taupunktmessgeräte DP zum Einsatz, die eine schnelle Überprüfung an verschiedenen Stellen des Druckluftsystems ermöglichen. Diese portablen Geräte verfügen über spezielle Druckanschlüsse, die eine sichere Verbindung mit dem Druckluftsystem gewährleisten und präzise Messungen unter Betriebsbedingungen ermöglichen.

Kontinuierliche Überwachung in Druckluftsystemen

Die kontinuierliche Überwachung des Drucktaupunkts ist für viele industrielle Anwendungen von entscheidender Bedeutung. Moderne Druckluftsysteme integrieren daher fest installierte Taupunktsensoren an strategischen Punkten der Anlage. Diese Sensoren werden typischerweise nach dem Trockner installiert, um dessen Effizienz zu überprüfen, sowie an kritischen Verbrauchsstellen, wo besonders trockene Druckluft benötigt wird. Die Messdaten werden in Echtzeit an zentrale Steuerungssysteme übermittelt, die bei Überschreitung definierter Grenzwerte automatisch Alarme auslösen können. Fortschrittliche Überwachungssysteme bieten zudem die Möglichkeit, Langzeittrends zu analysieren, was frühzeitige Hinweise auf Leistungsverschlechterungen des Trockners oder andere Systemprobleme geben kann. Die Sensoren für die kontinuierliche Überwachung müssen regelmäßig kalibriert werden, um ihre Genauigkeit zu gewährleisten. Moderne Taupunktmessgeräte mit integriertem Datenlogger ermöglichen die Aufzeichnung von Messwerten über längere Zeiträume, was besonders für die Dokumentation in qualitätskritischen Branchen wichtig ist. Einige Systeme bieten zudem die Möglichkeit, den Drucktaupunkt automatisch auf den entsprechenden atmosphärischen Taupunkt umzurechnen, was eine bessere Beurteilung der tatsächlichen Kondensationsgefahr nach Druckentspannung ermöglicht. Die kontinuierliche Überwachung trägt wesentlich zur Betriebssicherheit bei und hilft, kostspielige Produktionsausfälle durch Feuchtigkeitsprobleme zu vermeiden.

Interpretation der Messwerte und zulässige Grenzwerte

Die korrekte Interpretation der Drucktaupunkt-Messwerte erfordert Fachwissen und Berücksichtigung verschiedener Faktoren. Ein gemessener Drucktaupunkt muss immer im Kontext des aktuellen Betriebsdrucks betrachtet werden. Für die meisten industriellen Anwendungen gelten bestimmte Grenzwerte, die nicht überschritten werden sollten. In der allgemeinen Industrie wird häufig ein Drucktaupunkt von +3°C bis +7°C als ausreichend betrachtet, was durch einfache Kältetrockner erreicht werden kann. Für anspruchsvollere Anwendungen, etwa in der Elektronik- oder Pharmaindustrie, sind deutlich niedrigere Werte von -20°C bis -40°C erforderlich, was den Einsatz von Adsorptionstrocknern notwendig macht. Bei extremen Anforderungen, beispielsweise in der Halbleiterindustrie, können sogar Drucktaupunkte von -70°C oder niedriger gefordert sein. Die Interpretation wird auch durch den Wassergehalt in der Druckluft unterstützt, der oft in ppm (parts per million) angegeben wird. Diese Werte können anhand von Umrechnungstabellen aus dem gemessenen Drucktaupunkt ermittelt werden. Bei der Beurteilung der Messwerte ist auch der Temperaturverlauf im gesamten Druckluftsystem zu berücksichtigen: Der Drucktaupunkt sollte stets mindestens 10°C unter der niedrigsten im System auftretenden Temperatur liegen, um Kondensation sicher zu vermeiden. Zudem müssen Schwankungen des Drucktaupunkts aufgrund von Lastveränderungen im Kompressor oder jahreszeitlich bedingten Veränderungen der Umgebungsluft bei der Interpretation berücksichtigt werden.

Welche Drucktaupunkt-Tabelle sollte für verschiedene Anwendungen verwendet werden?

Drucktaupunkt-Tabellen für industrielle Anwendungen

Für industrielle Anwendungen existieren standardisierte Drucktaupunkt-Tabellen, die als Referenz für verschiedene Anforderungsprofile dienen. Diese Tabellen berücksichtigen sowohl die technischen Erfordernisse unterschiedlicher Branchen als auch die wirtschaftlichen Aspekte der Druckluftaufbereitung. Eine häufig verwendete Klassifizierung findet sich in der ISO 8573-1, die Druckluftqualitätsklassen definiert. Für jede Klasse gibt diese Norm spezifische Drucktaupunkte vor. Beispielsweise fordert die Klasse 1 einen Drucktaupunkt von -70°C, während für Klasse 4 ein Wert von +3°C als ausreichend gilt. Neben dieser Norm existieren branchenspezifische Tabellen, die die besonderen Anforderungen etwa der Lebensmittel-, Pharma- oder Elektronikindustrie berücksichtigen. Diese Tabellen geben nicht nur Zielwerte für den Drucktaupunkt vor, sondern enthalten oft auch Informationen zum korrespondierenden Wassergehalt in der Druckluft, ausgedrückt in ppm oder g/m³. Für die praktische Anwendung sind zudem Umrechnungstabellen relevant, die den Zusammenhang zwischen Drucktaupunkt und atmosphärischem Taupunkt bei verschiedenen Betriebsdrücken darstellen. Diese Umrechnung ist wichtig, da die Druckluft beim Verlassen des Systems auf atmosphärischen Druck entspannt wird, wodurch sich der effektive Taupunkt ändert. Die richtige Auswahl und Anwendung dieser Tabellen ist entscheidend für die wirtschaftliche Dimensionierung von Trocknersystemen, da unnötig niedrige Drucktaupunkte mit erheblich höheren Energiekosten verbunden sein können.

Zusammenhang zwischen Temperatur, Druck und Taupunkt

Der Zusammenhang zwischen Temperatur, Druck und Taupunkt ist komplex und wird durch thermodynamische Gesetzmäßigkeiten bestimmt. Grundsätzlich gilt: Bei steigendem Druck erhöht sich die Taupunkttemperatur, da die Luft bei höherem Druck weniger Wasserdampf aufnehmen kann. Dieser Effekt führt dazu, dass bei der Kompression von Luft in einem Kompressor der relative Feuchtigkeitsgehalt steigt, bis schließlich Kondensation eintritt. Eine Faustregel besagt, dass der Drucktaupunkt pro 1 bar Druckerhöhung um etwa 6-7°C ansteigt. Diese Beziehung ist jedoch nicht linear und wird bei sehr hohen Drücken oder extremen Temperaturen komplexer.

Q: Was ist der Drucktaupunkt und wie wird er definiert?

A: Der Drucktaupunkt ist die Temperatur, bei der Wasserdampf in der Luft bei einem bestimmten Druck zu kondensieren beginnt. Er ist ein wichtiger Parameter zur Beurteilung der Luftfeuchtigkeit und gibt an, wann Wasser kondensiert. Bei Druckluftsystemen ist der Drucktaupunkt ein entscheidender Faktor, um Kontamination durch Feuchtigkeit zu verhindern. Je niedriger der Drucktaupunkt, desto geringer ist der Wassergehalt in der Druckluft.

Q: Wie kann man den Drucktaupunkt berechnen und welche Formel wird dafür verwendet?

A: Die Berechnung des Drucktaupunkts erfolgt mithilfe thermodynamischer Formeln, die den Zusammenhang zwischen Druck, Temperatur und relativer Luftfeuchtigkeit beschreiben. Eine vereinfachte Formel für den Drucktaupunkt berücksichtigt den Umgebungsdruck, die Temperatur und den Sättigungsdampfdruck. In der Praxis werden jedoch meist Taupunktmessgeräte verwendet, da die exakte Berechnung komplex ist und von vielen Parametern wie dem Volumenstrom und der Fähigkeit der Luft zum Entfernen von Feuchtigkeit abhängt.

Q: Welche Informationen enthält eine Drucktaupunkt-Tabelle?

A: Eine Drucktaupunkt-Tabelle zeigt die Beziehung zwischen Druck, Temperatur und Taupunkt. Sie hilft bei der schnellen Bestimmung des Taupunkts bei verschiedenen Druckverhältnissen ohne komplexe Berechnungen. Typische Tabellen enthalten Werte für unterschiedliche Druckstufen (bar oder psi), Temperaturen und relative Luftfeuchtigkeitswerte. Durch diese Tabellen können Techniker abschätzen, bei welcher Temperatur Kondensation in einem Druckluftsystem zu erwarten ist, um Maßnahmen gegen Feuchtigkeit und Kontamination zu ergreifen.

Q: Warum ist die Messung des Taupunkts in industriellen Anwendungen wichtig?

A: Die Messung des Taupunkts ist in industriellen Anwendungen entscheidend, da Feuchtigkeit in Druckluftsystemen zu erheblichen Problemen führen kann. Sie kann Korrosion verursachen, Produktqualität beeinträchtigen und die Lebensdauer von Maschinen verkürzen. Besonders in der Elektronikfertigung, Pharmazie und Lebensmittelindustrie ist ein niedriger Wassergehalt in der Druckluft erforderlich. Die Taupunktmessung hilft dabei, die Effizienz von Trocknungssystemen zu überwachen und sicherzustellen, dass die Druckluftqualität den Anforderungen entspricht.

Q: Welche Arten von Taupunktmessgeräten gibt es und wie funktionieren sie?

A: Es gibt verschiedene Arten von Taupunktmessgeräten, darunter: 1. Spiegeltaupunktmessgeräte: Messen den Taupunkt durch Kühlung einer Oberfläche bis zur Kondensation. 2. Kapazitive Sensoren: Messen Änderungen der elektrischen Kapazität durch Feuchtigkeitsaufnahme. 3. Mobile Taupunktmessgeräte (DP): Tragbare Geräte für Feldmessungen und temporäre Überwachung. 4. Taupunktmessgeräte mit integriertem Durchflussmesser: Ermöglichen die gleichzeitige Überwachung von Taupunkt und Volumenstrom. Diese Geräte helfen dabei, die Luftfeuchtigkeit im System zu überwachen und sicherzustellen, dass der Drucktaupunkt innerhalb der spezifizierten Grenzen bleibt.

Q: Wie unterscheiden sich Taupunkte bei verschiedenen Druckverhältnissen?

A: Taupunkte variieren erheblich bei unterschiedlichen Druckverhältnissen. Bei höherem Druck steigt der Taupunkt, da komprimierte Luft weniger Wasserdampf aufnehmen kann. Wenn Druckluft entspannt wird, sinkt der Taupunkt wieder. Dieses Verhältnis ist wichtig für die Auslegung von Druckluftsystemen: Ein System, das bei 7 bar einen Taupunkt von -40°C hat, kann bei atmosphärischem Druck einen deutlich niedrigeren Taupunkt aufweisen. Deshalb werden oft zwei Werte angegeben: der Drucktaupunkt (unter Betriebsdruck) und der atmosphärische Taupunkt (nach Entspannung auf Umgebungsdruck).

Q: Welche Normen und Standards gibt es für Drucktaupunkte in industriellen Anwendungen?

A: Für Drucktaupunkte in industriellen Anwendungen existieren verschiedene internationale Normen und Standards: 1. ISO 8573-1: Definiert Luftqualitätsklassen für Druckluft, einschließlich maximaler Taupunktwerte. 2. ISO 8573-3: Spezifiziert Messmethoden für die Bestimmung des Taupunkts. 3. DIN ISO 7183: Legt Standardbedingungen für die Leistungsbewertung von Drucklufttrocknern fest. Diese Standards helfen Unternehmen, konsistente Qualitätsniveaus zu gewährleisten und sicherzustellen, dass ihre Druckluftsysteme den Anforderungen hinsichtlich Luftfeuchtigkeit und des Taupunkts entsprechen, um Kontamination zu vermeiden.

Q: Wie kann man den Drucktaupunkt in einem Druckluftsystem verbessern?

A: Zur Verbesserung des Drucktaupunkts und Reduzierung der Luftfeuchtigkeit in einem Druckluftsystem können folgende Maßnahmen ergriffen werden: 1. Installation effizienterer Lufttrockner (Kältetrockner, Adsorptionstrockner) 2. Regelmäßige Wartung der Trocknungsanlagen 3. Optimierung des Volumenstrom und der Druckluftverteilung 4. Verringerung der Eingangstemperatur der Druckluft 5. Einsatz von Kondensatabscheidern und Filtern 6. Regelmäßige Taupunktmessung zur Überwachung der Systemleistung Eine kontinuierliche Überwachung mit einem Taupunktmessgerät mit integriertem Alarmsystem kann helfen, Probleme frühzeitig zu erkennen und die Fähigkeit der Luft zum Entfernen von Feuchtigkeit zu optimieren.

Taupunktbestimmung: Methoden und Messungen mit Klimamesser

Die Taupunktbestimmung ist ein wesentliches Verfahren zur Ermittlung des Feuchtigkeitszustands der Luft und bietet wichtige Einblicke in verschiedene klimatische Bedingungen. Der Taupunkt spielt eine entscheidende Rolle in der Bauphysik, Wettervorhersage, Klimatechnik und zahlreichen industriellen Anwendungen. Moderne Klimamesser mit Taupunktbestimmung ermöglichen es, diese wichtigen Parameter präzise zu erfassen und rechtzeitig Maßnahmen zu ergreifen, um Probleme wie Kondensation und Schimmelbildung zu vermeiden.

Was ist der Taupunkt und wie wird die Taupunktbestimmung durchgeführt?

Definition des Taupunkts und seine Bedeutung

Der Taupunkt ist definiert als die Temperatur, bei der die Luft mit Wasserdampf gesättigt ist und Kondensation einsetzt. Bei dieser spezifischen Taupunkttemperatur beginnt der in der Luft enthaltene Wasserdampf zu kondensieren und bildet Kondenswasser auf Oberflächen. Die Bedeutung des Taupunkts liegt vor allem darin, dass er ein absolutes Maß für den tatsächlichen Feuchtegehalt der Luft darstellt. Anders als die relative Luftfeuchtigkeit, die stark von der Lufttemperatur abhängig ist, bleibt der Taupunkt konstant, solange der absolute Wassergehalt in der Luft unverändert bleibt. Dies macht die Taupunktbestimmung zu einem wesentlichen Parameter in der Meteorologie, Raumklimatechnik und Bauphysik. Ein hoher Taupunkt deutet auf einen hohen Feuchtegehalt der Luft hin – je wärmer die Luft, desto mehr Wasserdampf kann sie aufnehmen, bevor Sättigung eintritt.

Grundprinzipien der Taupunktbestimmung

Die Taupunktbestimmung basiert auf dem physikalischen Prinzip, dass Luft bei unterschiedlichen Temperaturen unterschiedliche Mengen an Wasserdampf aufnehmen kann. Das Grundprinzip der Taupunktmessung umfasst die Ermittlung jener Temperatur, bei der die Luft vollständig mit Wasserdampf gesättigt ist, also eine relative Luftfeuchtigkeit von 100% erreicht. Bei dieser Temperatur beginnt der Wasserdampf zu kondensieren. In der Praxis wird die Taupunktbestimmung häufig mit speziellen Klimamessern durchgeführt, die sowohl die aktuelle Lufttemperatur als auch die relative Luftfeuchte messen. Aus diesen beiden Parametern kann der Taupunkt berechnet werden. Alternativ gibt es auch direkte Messverfahren, bei denen eine Oberfläche so lange abgekühlt wird, bis sich darauf Kondenswasser bildet. Die Temperatur dieser Oberfläche beim ersten Auftreten von Kondensat entspricht exakt dem Taupunkt. Moderne Klimamesser mit Taupunktbestimmung arbeiten häufig mit Sensoren, die die elektrische Leitfähigkeit oder Kapazität in Abhängigkeit von der Luftfeuchte messen und daraus den Taupunkt automatisch berechnen.

Zusammenhang zwischen Taupunkt und Luftfeuchtigkeit

Der Zusammenhang zwischen Taupunkt und Luftfeuchtigkeit ist fundamental für das Verständnis klimatischer Bedingungen. Die relative Luftfeuchtigkeit gibt das Verhältnis zwischen dem aktuellen Wasserdampfgehalt und dem maximal möglichen Wasserdampfgehalt bei einer bestimmten Temperatur an, ausgedrückt in Prozent. Wenn die Lufttemperatur sinkt, steigt die relative Feuchte, obwohl die absolute Feuchte (der tatsächliche Feuchtegehalt der Luft) konstant bleibt. Wenn die Temperatur den Taupunkt erreicht, beträgt die relative Luftfeuchtigkeit genau 100%. Bei weiterer Abkühlung unterschreitet die Lufttemperatur den Taupunkt, was zur Kondensation führt. Warme Luft kann deutlich mehr Wasserdampf aufnehmen als kalte Luft. Daher liegt der Taupunkt bei feuchter, warmer Luft höher als bei trockener, kühler Luft. Ein großer Unterschied zwischen Raumtemperatur und Taupunkttemperatur deutet auf trockene Luft hin, während ein geringer Unterschied auf eine hohe Luftfeuchte hinweist. Klimamesser, die sowohl Temperatur als auch Luftfeuchtigkeit messen, können diesen Zusammenhang verdeutlichen und helfen, potenzielle Probleme durch Kondenswasserbildung frühzeitig zu erkennen.

Wie kann man den Taupunkt berechnen und welche Formeln werden verwendet?

Taupunktberechnung mit relativer Luftfeuchtigkeit

Die Taupunktberechnung anhand der relativen Luftfeuchtigkeit ist eine der gängigsten Methoden zur Taupunktbestimmung. Um den Taupunkt zu berechnen, benötigt man zwei wesentliche Parameter: die aktuelle Lufttemperatur und die relative Luftfeuchte. Der Zusammenhang basiert auf der Beziehung zwischen dem Sättigungsdampfdruck und der Temperatur. Die relative Luftfeuchtigkeit ist definiert als das Verhältnis des aktuellen Wasserdampfdrucks zum Sättigungsdampfdruck bei gegebener Temperatur, multipliziert mit 100%. Für die Berechnung wird zunächst aus der Lufttemperatur und der relativen Feuchte der aktuelle Wasserdampfdruck ermittelt. Anschließend wird die Temperatur bestimmt, bei der dieser Dampfdruck dem Sättigungsdampfdruck entspricht – dies ist die Taupunkttemperatur. Bei modernen Klimamessern mit Taupunktbestimmung erfolgt diese Berechnung automatisch. Der Benutzer muss lediglich die Messwerte für Temperatur und Feuchte ablesen und erhält den Taupunkt direkt angezeigt. Je höher die relative Luftfeuchtigkeit bei gleichbleibender Temperatur ist, desto näher liegt der Taupunkt an der aktuellen Lufttemperatur, was bedeutet, dass das Risiko für Kondensation steigt.

Mathematische Modelle zur Taupunktberechnung

Für die präzise Taupunktberechnung existieren verschiedene mathematische Modelle, die auf thermodynamischen Prinzipien basieren. Die exakte Berechnung des Taupunkts erfordert komplexe Gleichungen, die den Zusammenhang zwischen Temperatur, Luftdruck und Wasserdampfgehalt beschreiben. Eine weit verbreitete Formel ist die Magnus-Formel, die den Sättigungsdampfdruck in Abhängigkeit von der Temperatur approximiert. Mit dieser lässt sich der Taupunkt berechnen, wenn die relative Luftfeuchte bekannt ist. Für die Taupunkttemperatur Td bei gegebener Lufttemperatur T und relativer Feuchte RH gilt: Td = b × [ln(RH/100) + (a × T)/(b + T)] / [a – ln(RH/100) – (a × T)/(b + T)], wobei a und b Konstanten sind (typischerweise a ≈ 17,27 und b ≈ 237,7°C für Temperaturen zwischen 0°C und 60°C). Komplexere Modelle berücksichtigen zusätzlich den Luftdruck und andere Parameter für noch genauere Ergebnisse. Die Genauigkeit der Taupunktberechnung ist besonders wichtig in industriellen Anwendungen, wo präzise Klimabedingungen erforderlich sind. Fortschrittliche Klimamesser nutzen diese mathematischen Modelle, um eine zuverlässige Taupunktbestimmung zu gewährleisten, ohne dass der Anwender die komplexen Berechnungen selbst durchführen muss.

Einfache Näherungsformeln für alltägliche Anwendungen

Für den alltäglichen Gebrauch sind oft einfachere Näherungsformeln zur Taupunktberechnung ausreichend. Eine praktische Faustregel besagt, dass bei Raumtemperatur eine Änderung der relativen Luftfeuchtigkeit um 5% etwa einer Änderung des Taupunkts um 1°C entspricht. Eine weitere einfache Näherungsformel lautet: Td ≈ T – (100 – RH)/5, wobei Td der Taupunkt, T die Lufttemperatur und RH die relative Luftfeuchte in Prozent ist. Diese Formel liefert für normale Raumtemperaturen und Luftfeuchten zwischen 40% und 90% brauchbare Ergebnisse. Für eine schnelle Einschätzung kann auch eine Tabelle helfen, die typische Taupunktwerte für verschiedene Kombinationen von Temperatur und Feuchte darstellt. Solche Tabellen sind oft in Handbüchern für Heimwerker oder Bauphysik zu finden. Moderne Klimamesser mit Taupunktanzeige machen diese manuellen Berechnungen jedoch überflüssig, da sie den Taupunkt direkt anzeigen. Für den Hausgebrauch sind diese Geräte besonders nützlich, um potenzielle Probleme mit Kondenswasser und Schimmelbildung frühzeitig zu erkennen. Die einfachen Näherungsformeln können aber hilfreich sein, um ein grundlegendes Verständnis für den Zusammenhang zwischen Lufttemperatur, Feuchtegehalt der Luft und Taupunkt zu entwickeln.

Welche Messgeräte und Klimamesser eignen sich zur Taupunktbestimmung?

Digitale Klimamesser mit Taupunktanzeige

Digitale Klimamesser mit Taupunktanzeige haben sich als unverzichtbare Werkzeuge für die präzise Taupunktbestimmung etabliert. Diese modernen Geräte messen sowohl die Lufttemperatur als auch die relative Luftfeuchtigkeit und berechnen daraus automatisch den Taupunkt. Die Vorteile liegen auf der Hand: einfache Bedienung, schnelle Ergebnisse und eine klare digitale Anzeige aller relevanten Parameter. Viele dieser Klimamesser verfügen über zusätzliche Funktionen wie Speichermöglichkeiten für Minimal- und Maximalwerte, Alarmfunktionen bei Überschreitung kritischer Schwellenwerte oder Datenlogging-Funktionen zur langfristigen Aufzeichnung klimatischer Bedingungen. Für den Hausgebrauch gibt es erschwingliche Modelle ab ca. 20 Euro, die für die meisten Anwendungen ausreichend genau sind. Hochwertigere Modelle bieten eine höhere Messgenauigkeit, robustere Sensoren und zusätzliche Funktionen wie Bluetooth-Konnektivität zur Übertragung der Messdaten auf Smartphones oder Computer. Bei der Auswahl eines digitalen Klimamessers sollte neben dem Preis besonders auf die Messgenauigkeit (typischerweise ±0,5°C für Temperatur und ±3-5% für relative Feuchte), die Reaktionszeit der Sensoren sowie die Zuverlässigkeit und Langlebigkeit des Geräts geachtet werden. Einige moderne Klimamesser können zudem in Smart-Home-Systeme integriert werden und ermöglichen so eine automatisierte Überwachung und Steuerung des Raumklimas.

Professionelle Messgeräte für präzise Taupunktmessung

Für professionelle Anwendungen, bei denen höchste Präzision bei der Taupunktbestimmung erforderlich ist, kommen spezialisierte Messgeräte zum Einsatz. Diese professionellen Instrumente arbeiten nach verschiedenen Messprinzipien und bieten eine deutlich höhere Genauigkeit als Standard-Klimamesser. Taupunktspiegel-Hygrometer beispielsweise kühlen eine spiegelnde Oberfläche ab, bis sich Kondensat bildet, und ermitteln so direkt die Taupunkttemperatur mit einer Genauigkeit von bis zu ±0,1°C. Kapazitive und resistive Feuchtesensoren höchster Qualität können die relative Luftfeuchte mit einer Genauigkeit von ±1% oder besser messen, was zu entsprechend präzisen Taupunktberechnungen führt. Industrielle Taupunktmessgeräte verfügen oft über spezielle Sensoren für extreme Bedingungen, etwa für sehr niedrige Feuchtegehalte in Druckluftanlagen oder für hohe Temperaturen in Trocknungsprozessen. Diese professionellen Geräte bieten umfangreiche Kalibriermöglichkeiten, umfassende Datenaufzeichnung und -analyse sowie Schnittstellen zur Integration in industrielle Steuerungssysteme. Der Preisbereich für solche Spezialgeräte beginnt bei mehreren hundert Euro und kann für Höchstpräzisionsinstrumente bis in den fünfstelligen Bereich reichen. Die Investition in ein hochwertiges Messgerät lohnt sich besonders in Bereichen, wo eine falsche Taupunktbestimmung zu erheblichen wirtschaftlichen Schäden führen könnte, wie etwa in der Pharmaproduktion, Elektronikindustrie oder bei der Lagerung empfindlicher Güter.

Vor- und Nachteile verschiedener Messverfahren

Bei der Taupunktbestimmung stehen verschiedene Messverfahren zur Verfügung, die jeweils spezifische Vor- und Nachteile aufweisen. Kapazitive Feuchtesensoren, die in den meisten digitalen Klimamessern verbaut sind, überzeugen durch ihre schnelle Reaktionszeit und moderate Kosten. Allerdings können sie bei extremen Feuchtigkeitswerten ungenau werden und benötigen regelmäßige Kalibrierung. Resistive Sensoren zeigen eine gute Langzeitstabilität, sind aber anfälliger für Verschmutzung und reagieren langsamer auf Feuchteänderungen. Die präzisesten Ergebnisse liefern Taupunktspiegel-Hygrometer durch direkte Messung der Taupunkttemperatur.

Q: Wie funktioniert die Taupunktbestimmung grundsätzlich?

A: Die Taupunktbestimmung ist ein Verfahren zur Ermittlung der Temperatur, bei der Luftfeuchtigkeit zu kondensieren beginnt. Wenn die Lufttemperatur unter den Taupunkt sinkt, bildet sich Kondensat auf Oberflächen. Diese Messung ist wichtig für verschiedene Anwendungen, von der Wettervorhersage bis zur Vermeidung von Schimmel in Gebäuden. Typischerweise wird dafür die relative Luftfeuchtigkeit und die aktuelle Temperatur gemessen und daraus der Taupunkt berechnet.

Q: Welche Methoden gibt es zur Taupunktmessung?

A: Zur Taupunktmessung gibt es mehrere Verfahren: Das psychrometrische Verfahren mit einem Feucht- und Trockenthermometer, elektronische Sensoren (kapazitive oder resistive Feuchtesensoren), Taupunktspiegel, bei denen die Oberflächentemperatur eines Spiegels bis zum Beschlagen reduziert wird, sowie Infrarot-Hygrometer für berührungslose Messungen. Jede Methode hat spezifische Vorteile für unterschiedliche Anwendungsbereiche.

Q: Wie erfolgt die Berechnung des Taupunkts aus Temperatur und relativer Feuchte?

A: Die Berechnung des Taupunkts aus der Temperatur und relativen Feuchte basiert auf verschiedenen Formeln. Eine vereinfachte Methode verwendet die Magnus-Formel: Td = b × ln(RH/100) + (a×T)/(b+T)) / (a – ln(RH/100) – (a×T)/(b+T)), wobei Td der Taupunkt, T die Lufttemperatur, RH die relative Feuchtigkeit und a und b Konstanten sind (typischerweise a=17,27 und b=237,7 für Temperaturen über 0°C). Für präzise Berechnungen werden jedoch oft komplexere Formeln oder digitale Taupunktrechner verwendet.

Q: Welche Bedeutung hat die Taupunktbestimmung für die Entstehung von Kondensat?

A: Die Taupunktbestimmung ist entscheidend für die Vorhersage von Kondensatbildung. Wenn eine Oberfläche eine Temperatur unterhalb des Taupunkts der umgebenden Luft aufweist, bildet sich dort Kondensat. Dies ist besonders relevant in Gebäuden, wo an kalten Außenwänden oder Fenstern Feuchtigkeitsprobleme entstehen können. Durch die Kenntnis des Taupunkts können Maßnahmen ergriffen werden, um die Oberflächentemperatur über dem Taupunkt zu halten oder die Luftfeuchtigkeit zu reduzieren.

Q: Wie kann man mit einem Thermometer den Taupunkt in der Praxis bestimmen?

A: Mit einem einfachen Psychrometer, bestehend aus einem trockenen und einem feuchten Thermometer, kann man den Taupunkt praktisch bestimmen. Das feuchte Thermometer wird mit einem feuchten Docht umwickelt. Durch Verdunstung kühlt es ab, wodurch eine Temperaturdifferenz zum trockenen Thermometer entsteht. Aus dieser Differenz und der Umgebungstemperatur kann man mit Hilfe einer Psychrometertabelle den Taupunkt ablesen. Alternativ gibt es digitale Thermometer-Hygrometer, die den Taupunkt direkt anzeigen.

Q: Wie wirkt sich die Taupunktbestimmung auf das Beschlagen von Oberflächen aus?

A: Die Taupunktbestimmung erlaubt die Vorhersage, wann Oberflächen beschlagen werden. Beschlagen tritt auf, wenn eine Oberfläche (z.B. ein Spiegel oder eine Fensterscheibe) kälter ist als der Taupunkt der umgebenden Luft. Mit diesem Wissen können Maßnahmen ergriffen werden, um das Beschlagen zu verhindern, wie das Beheizen der Oberfläche, die Verbesserung der Isolierung oder die Verringerung der Luftfeuchtigkeit im Raum.

Q: Welche Bedeutung hat die Feuchte bei der Taupunktbestimmung?

A: Die Feuchte, insbesondere die relative Luftfeuchtigkeit, ist ein entscheidender Parameter bei der Taupunktbestimmung. Je höher die relative Luftfeuchtigkeit, desto höher liegt der Taupunkt bei gleicher Temperatur. Bei 100% relativer Feuchtigkeit entspricht der Taupunkt exakt der aktuellen Lufttemperatur. Die Kenntnis der Feuchte ermöglicht es, den Taupunkt zu berechnen und somit potenzielle Kondensationsprobleme vorherzusagen und zu vermeiden.

Q: Wie lässt sich der Taupunkt für die Bauphysik und Schimmelprävention nutzen?

A: In der Bauphysik ist die Taupunktbestimmung essenziell zur Vermeidung von Bauschäden durch Kondensat und Schimmelbildung. Durch die Berechnung des Taupunktverlaufs in Baukonstruktionen kann festgestellt werden, ob und wo Kondenswasser entstehen könnte. Dämmstoffe und Dampfsperren werden so angeordnet, dass der Taupunkt außerhalb oder innerhalb spezieller Schichten liegt. Bei bestehenden Gebäuden hilft die Taupunktmessung, kritische Bereiche zu identifizieren und durch gezielte Maßnahmen wie verbesserte Dämmung oder kontrollierte Lüftung Schimmelbildung zu verhindern.

Q: Welche Rolle spielt die Taupunktbestimmung in der Wettervorhersage?

A: In der Meteorologie ist die Taupunktbestimmung ein wichtiges Instrument zur Vorhersage von Wetterereignissen wie Nebel, Tau, Reif oder Niederschlag. Ein geringer Unterschied zwischen Lufttemperatur und Taupunkt deutet auf hohe Luftfeuchtigkeit hin und erhöht die Wahrscheinlichkeit für Nebel oder Niederschlag. Meteorologen nutzen Taupunktmessungen auch, um die Stabilität der Atmosphäre zu beurteilen und die Bildung von Gewittern vorherzusagen. Zudem hilft der Taupunkt bei der Einschätzung des thermischen Komforts, da hohe Taupunkttemperaturen zu erhöhter Schwüle führen können.

Einleitung

Moderne Druckluftsysteme erfordern eine präzise Überwachung von Parametern wie Partikel-, Wasser- und Ölgehalt. Dabei verlassen sich Betreiber auf die Zuverlässigkeit und Schnelligkeit der eingesetzten Sensoren. Ein oft unterschätzter Faktor ist jedoch die verzögerte Reaktionszeit von Sensoren. Dieser Beitrag beleuchtet, warum diese Verzögerungen auftreten, welche messtechnischen und physikalischen Grundlagen dahinterstehen und wie Ingenieure sowie Messtechniker durch geeignete Maßnahmen exakte und zeitnahe Ergebnisse sicherstellen können.

Physikalische Grundlagen: Trägheit und Signalverarbeitung

Jeder Sensor benötigt eine bestimmte Zeit, um Änderungen in der Messgröße zu erkennen und ein stabilisiertes Ausgangssignal bereitzustellen. Diese Verzögerung wird oft als Ansprechzeit (Response Time) oder T90-Zeit bezeichnet (die Zeit, die ein Sensor benötigt, um 90 % des Endwertes zu erreichen). Ursachen sind u. a.:

• Wärmekapazität bei Taupunkt- oder Feuchtesensoren (z. B. bei Temperaturänderungen).
• Adsorptions- und Desorptionsvorgänge bei chemischen oder kapazitiven Sensoren.
• Signalfilterung und elektronische Glättungsmechanismen in der Auswerteelektronik.

Messfehler durch verzögerte Reaktion

Verzögerte Reaktionszeiten können zu gravierenden Abweichungen in der Druckluftüberwachung führen:

• Unterschätzung kurzzeitiger Spitzenwerte: Bei schnellen Änderungen (z. B. durch Druckstöße oder Feuchteimpulse) zeigen Sensoren zu niedrige Werte, da sie nicht schnell genug reagieren.
• Verzögerte Warnmeldungen: In sicherheitskritischen Anwendungen (z. B. Reinräume, Lebensmittelverpackung) kann dies zu einer verspäteten Alarmierung führen.
• Fehlerhafte Trendanalysen: Langsame Sensoren „glätten“ Kurven und verschleiern reale Schwankungen.

Beispiele: Partikel-, Feuchte- und Ölsensoren

• Partikelsensoren: Optische Sensoren reagieren in der Regel sehr schnell (Millisekunden-Bereich), jedoch kann die Signalaufbereitung (z. B. Mittelwertbildung) künstlich verlangsamen.
• Feuchtesensoren: Hygrometer oder Taupunktspiegel haben längere Ansprechzeiten (bis zu mehreren Minuten bei großen Luftfeuchteänderungen), da das Gleichgewicht von Feuchteaufnahme und -abgabe Zeit benötigt.
• Ölsensoren: Photoionisationsdetektoren oder gravimetrische Methoden benötigen teils längere Zeit für eine aussagekräftige Reaktion auf schwankende Aerosolgehalte.

Einflussfaktoren auf die Reaktionszeit

Die Reaktionszeit hängt ab von:

• Bauart und Sensormaterial (z. B. poröse oder massive Oberflächen).
• Bedingungen am Messort (Temperatur, Strömungsgeschwindigkeit).
• Signalverarbeitung (elektronische Filter, Algorithmen).

Normen wie ISO 8573 spezifizieren oft keine konkreten Ansprechzeiten, jedoch sind diese für die Praxis entscheidend.

Praktische Maßnahmen für Ingenieure und Messtechniker

Um Messfehler zu vermeiden und die Reaktionszeit zu optimieren, sind folgende Maßnahmen sinnvoll:
✅ Herstellerangaben prüfen: Ansprechzeit in den technischen Daten beachten und bei der Planung berücksichtigen.
✅ Probenahme optimieren: Homogene Strömung und gute Kontaktierung des Sensors mit der Probe (z. B. bei Feuchtemessungen) verkürzen die Ansprechzeit.
✅ Sensoren vorwärmen oder vorkonditionieren: Besonders bei mobilen Einsätzen wichtig, damit der Sensor sofort im stabilen Betriebszustand ist.
✅ Einsatzbereich prüfen: Für Anwendungen mit schnellen Schwankungen (z. B. Steuerluft in hochdynamischen Maschinen) besonders schnelle Sensoren wählen.
✅ Dokumentation und Validierung: Reaktionszeit in die Risikoanalyse und Qualitätssicherung einbeziehen.

Fazit

Verzögerte Reaktionszeiten von Sensoren sind eine oft unterschätzte Fehlerquelle in der Druckluftüberwachung. Besonders in dynamischen Prozessen können diese Verzögerungen zu gefährlichen Fehleinschätzungen führen. Nur durch die richtige Sensorwahl, optimierte Probenahme und Berücksichtigung der Reaktionszeit können Messwerte als belastbare Grundlage für Qualitätssicherung und Prozesssicherheit dienen.

Einleitung

Die präzise Bestimmung von Partikeln, Wasser und Öl in Druckluftsystemen ist ein entscheidender Bestandteil des Qualitätsmanagements und der Prozesssicherheit. Ein oft unterschätzter, jedoch grundlegender Aspekt ist die Auswahl der richtigen Probenahmestelle. Dieser Artikel beleuchtet, warum die Positionierung der Probenahmestelle einen erheblichen Einfluss auf die Messergebnisse hat, welche physikalischen Grundlagen dabei eine Rolle spielen und wie Ingenieure sowie Messtechniker diesen Faktor optimal berücksichtigen können.

Physikalische und technische Grundlagen: Druckluftsysteme und Strömung

Druckluftsysteme sind in der Praxis hochkomplex und bestehen aus vielen Verzweigungen, Leitungen, Ventilen und Abscheidern. Diese Vielfalt führt zu:

• Inhomogenen Strömungsprofilen
• Druckverlusten
• Kondensatbildung an ungünstigen Stellen

Solche Effekte wirken sich unmittelbar auf die Zusammensetzung der Druckluft aus, z. B. auf die Partikelkonzentration oder den Feuchtegehalt. Messungen an einer nicht repräsentativen Stelle liefern somit keine zuverlässigen Aussagen über die tatsächliche Luftqualität.

Anforderungen an die Probenahmestelle nach Normen

Normen wie ISO 8573 und die VDMA-Richtlinien für Druckluftqualität legen fest, dass Probenahmestellen:

• Repräsentativ für den tatsächlichen Zustand der Druckluft sein müssen.
• Nicht direkt hinter Kompressoren oder Trocknern (wo Temperatur und Feuchte schwanken).
• Möglichst in Hauptleitungen mit stabilem Druck und homogener Strömung positioniert sein sollten.

Ziel ist es, den Zustand der Druckluft zu erfassen, wie er tatsächlich am Einsatzort (z. B. Maschine, Produktionslinie) vorliegt.

Auswirkungen falscher Probenahmeorte

Werden Proben an nicht repräsentativen Stellen entnommen, können folgende Probleme auftreten:

• Zu hohe Partikelkonzentrationen: An Totzonen oder Rohrbögen sammeln sich Partikel an, die nicht dem eigentlichen Systemzustand entsprechen.
• Verfälschte Feuchtemessungen: Hinter Trocknern oder bei Temperaturgradienten kann sich Feuchte lokal anreichern oder ausfällen.
• Fehlerhafte Ölmessungen: An ungünstigen Stellen kann sich Öl kondensieren oder sammeln, was die Messung verfälscht.

Dies führt zu Messwerten, die nicht die Realität am Punkt der Luftverwendung widerspiegeln und damit falsche Rückschlüsse auf die Luftqualität ermöglichen.

Einfluss von Strömungsgeschwindigkeit und Turbulenzen

Die Strömungsgeschwindigkeit ist an der Probenahmestelle ebenfalls entscheidend (vgl. ISO 8573-4). Bei unruhigen oder turbulenten Strömungen ist die Verteilung von Partikeln und Aerosolen oft nicht gleichmäßig. Daher:

• Keine Messung in Bögen oder direkt nach Querschnittsänderungen.
• Mindestens 10x Rohrdurchmesser lange Beruhigungsstrecken vor der Probenahme.

Praxis: Kriterien für eine geeignete Probenahmestelle

Für Ingenieure und Messtechniker ergeben sich daraus folgende Empfehlungen:
✅ Hauptleitungen bevorzugen: Dort ist die Luftqualität meist am homogensten.
✅ Genügend Abstand zu Kompressoren, Trocknern und Filtern: Mindestens einige Rohrdurchmesser Abstand, um lokale Effekte zu vermeiden.
✅ Vermeidung von Totzonen: Keine Probenahme in Rohrabschnitten, in denen sich Kondensat oder Partikel ansammeln.
✅ Einsatz von genormten Probenahmeventilen: Diese bieten definierte Entnahmepunkte mit gleichmäßigem Volumenstrom.

Dokumentation und Überprüfung

Gemäß ISO 8573-5 müssen Probenahmestellen dokumentiert und regelmäßig überprüft werden, um sicherzustellen, dass sie weiterhin repräsentativ sind. Änderungen an der Rohrleitungsführung oder am Betrieb der Druckluftanlage können diese Repräsentativität beeinträchtigen.

Fazit

Die Wahl der richtigen Probenahmestelle ist von entscheidender Bedeutung für präzise und normgerechte Druckluftmessungen. Nur wenn die Probenahme repräsentativ und unter kontrollierten Bedingungen erfolgt, können die gemessenen Werte tatsächlich als Grundlage für Qualitätssicherung, Normkonformität und Prozessoptimierung dienen. Für Ingenieure und Messtechniker ist die gezielte Auswahl, regelmäßige Überprüfung und Dokumentation der Probenahmestelle daher ein Muss.

Einleitung

Die präzise Bestimmung des Wasser- und Ölgehalts in Druckluftsystemen ist für viele industrielle Anwendungen unerlässlich. Insbesondere Branchen wie Pharmazie, Lebensmittelverarbeitung oder Elektronikproduktion setzen auf höchste Luftqualität, um Verunreinigungen und damit verbundene Produkt- oder Prozessrisiken zu vermeiden. Ein oft übersehener, jedoch kritischer Faktor ist die Kondensatabscheidung. Dieser Artikel erläutert, warum unzureichende Kondensatabscheidung zu erheblichen Messfehlern führt, welche physikalischen Grundlagen hierbei wirken und wie Ingenieure und Messtechniker diesen Einflussfaktor zuverlässig beherrschen können.

Physikalische Grundlagen: Kondensatbildung und Luftfeuchte

Druckluft enthält immer eine gewisse Menge an Wasserdampf und möglicherweise auch Öltröpfchen. Wird Druckluft abgekühlt oder stark verdichtet, steigt der Partialdruck von Wasserdampf oder Öl in der Luft über den Sättigungsdampfdruck – Kondensation tritt auf. Dieses Kondensat muss gezielt abgeschieden werden, um eine normgerechte Druckluftqualität sicherzustellen (ISO 8573-1).

Fehlt eine ausreichende Abscheidung, verbleibt das Kondensat in der Druckluft und beeinflusst direkt alle Messungen, die auf den Feuchte- oder Ölanteil abzielen.

Auswirkungen auf die Wassermessung (Taupunkt)

Messgeräte zur Bestimmung des Wassergehalts (z. B. Taupunktmessgeräte) liefern nur dann präzise Ergebnisse, wenn die Druckluft tatsächlich den realen Feuchtegehalt repräsentiert. Ist die Kondensatabscheidung unzureichend:

• Kann flüssiges Wasser (nicht nur Dampf) in die Messstrecke gelangen.
• Zeigt der Sensor einen zu hohen Wassergehalt an, da Kondensat den Sättigungswert übersteigt.
• Führt dies zu verfälschten Taupunktwerten und somit falscher Interpretation der Luftqualität.

Auswirkungen auf die Ölmessung

Ähnlich kritisch ist die Ölmessung: Öltröpfchen oder Aerosole können sich mit Wasser kondensieren und bilden Emulsionen oder ölhaltiges Kondensat. Wenn dieses nicht zuverlässig abgeschieden wird:

• Steigt die gemessene Ölkonzentration künstlich an.
• Messverfahren wie gravimetrische Filterproben nach ISO 8573-2 oder photoionisationsbasierte Sensoren reagieren nicht mehr nur auf Aerosole, sondern auch auf das flüssige Öl-Kondensat.
• Das Ergebnis ist eine Überbewertung des tatsächlichen Ölanteils in der Druckluft.

Normen und Anforderungen

Die ISO 8573-1 definiert klare Grenzwerte für Restöl und Wassergehalt in der Druckluft – allerdings basierend auf einem Zustand, in dem keine flüssigen Kondensatbestandteile mehr enthalten sind. Daher fordern Normen wie ISO 8573-4 (Partikelmessung) und ISO 8573-3 (Feuchtemessung), dass Probenahmesysteme immer mit einer wirksamen Kondensatabscheidung kombiniert werden.

Typische Ursachen unzureichender Kondensatabscheidung

• Fehlerhafte oder fehlende Kondensatableiter: Verstopfte oder nicht funktionierende Ableiter verhindern eine zuverlässige Entwässerung.
• Ungünstige Einbauorte: Kondensatabscheider funktionieren nur an tiefsten Stellen oder in Abscheidekammern mit definierter Strömungsführung.
• Falsche Dimensionierung: Zu kleine Abscheider können bei hohen Luftmengen die anfallenden Kondensatmengen nicht vollständig aufnehmen.
• Nichtbeachtung von Temperaturunterschieden: Bei schnellen Temperaturwechseln (z. B. in Kühlbereichen) bildet sich vermehrt Kondensat, das unzureichend erfasst wird.

Praxisempfehlungen für Ingenieure und Messtechniker

• Kontrolle und Wartung von Kondensatableitern: Regelmäßige Sicht- und Funktionsprüfung, um sicherzustellen, dass Kondensat kontinuierlich abgeführt wird.
• Einsatz geeigneter Abscheider: Zyklon- oder Koaleszenzabscheider mit ausreichender Abscheideleistung je nach Anwendungsfall.
• Probenahme unter realistischen Bedingungen: Sicherstellen, dass die Probenahmeleitung trocken und kondensatfrei ist, um repräsentative Ergebnisse zu erzielen.
• Dokumentation der Abscheideprozesse: Für ISO-konforme Prüfungen müssen Wartungs- und Abscheideprotokolle vorliegen.

Fazit

Eine unzureichende Kondensatabscheidung führt zu deutlichen Abweichungen bei der Bestimmung des Wasser- und Ölgehalts in Druckluftsystemen. Diese Messfehler gefährden nicht nur die Einhaltung von Normen wie ISO 8573, sondern auch die Prozesssicherheit und Produktqualität. Nur durch eine effiziente Abscheidung, regelmäßige Wartung und eine durchdachte Probenahme kann sichergestellt werden, dass Messergebnisse zuverlässig und belastbar sind.

Einleitung

Die Messung von Partikeln, Wasser und Öl in Druckluftsystemen ist von entscheidender Bedeutung für die Einhaltung von Qualitätsnormen wie ISO 8573 und für den sicheren Betrieb industrieller Anlagen. Doch auch das beste Messsystem ist nur so gut wie sein Wartungs- und Kalibrierkonzept. Dieser Artikel erklärt, warum regelmäßige Wartung und Kalibrierung unverzichtbar sind, welche wissenschaftlichen Grundlagen dahinterstehen und wie Ingenieure und Messtechniker in der Praxis davon profitieren.

Physikalische und metrologische Grundlagen

Jedes Messgerät basiert auf physikalischen Prinzipien – sei es optische Lichtstreuung bei Partikelzählern, kapazitive Feuchtesensoren oder gravimetrische Ölmessverfahren. Diese Sensoren unterliegen natürlichen Alterungsprozessen:

• Verschleiß: Mechanische Teile (z. B. Pumpen, Ventile) nutzen sich ab.
• Verschmutzung: Ablagerungen oder Staub können Sensorflächen beeinträchtigen.
• Drift: Elektronische Komponenten verändern mit der Zeit ihre Eigenschaften.

Zusätzlich unterliegen viele Sensoren nichtlinearen Effekten, die sich mit der Zeit oder bei Temperatur- und Druckschwankungen verstärken. Ohne regelmäßige Kalibrierung bleibt unklar, ob die angezeigten Werte noch dem tatsächlichen Messwert entsprechen.

Bedeutung der Kalibrierung: Rückführbarkeit und Normkonformität

Kalibrierung bedeutet, dass ein Messgerät mit einem rückführbaren Referenzstandard verglichen wird. Dies ist ein Grundprinzip der Metrologie (DIN EN ISO 10012) und stellt sicher:

• Messwerte sind international vergleichbar.
• Abweichungen (Offset, Drift) werden erkannt und korrigiert.
• Normkonformität (z. B. ISO 8573) wird eingehalten.

Für Druckluftmessungen, die oft in kritischen Produktionsprozessen eingesetzt werden (Reinräume, Lebensmittelindustrie), ist diese Rückführbarkeit elementar.

Praxis: Risiken ohne Wartung und Kalibrierung

Fehlt eine regelmäßige Wartung und Kalibrierung, ergeben sich folgende Risiken:

• Falsche Messwerte: Abweichungen bleiben unentdeckt, Messwerte stimmen nicht mehr mit der Realität überein.
• Qualitätsprobleme: Verunreinigte Druckluft kann Produktionsprozesse stören oder Endprodukte verunreinigen.
• Rechtliche Konsequenzen: Normen wie ISO 8573 schreiben dokumentierte Kalibrierungen vor – bei Verstößen drohen Sanktionen oder Haftungsfragen.
• Verlust von Vertrauen: Kunden und interne Qualitätsstellen verlassen sich auf präzise Messergebnisse.

Wartung: Sauberkeit und Funktionssicherheit

Neben der Kalibrierung ist auch die Wartung entscheidend:

• Reinigung von Sensorflächen, um Verschmutzungseffekte zu eliminieren.
• Prüfung mechanischer Komponenten (z. B. Pumpen, Filter), um einen störungsfreien Betrieb sicherzustellen.
• Austausch von Verschleißteilen, bevor es zu Ausfällen oder Messfehlern kommt.

In der Praxis kombinieren viele Unternehmen Wartung und Kalibrierung in einem Servicezyklus (z. B. jährlich oder halbjährlich).

Normen und Empfehlungen

ISO 8573-4 (Partikelmessung) und ISO 8573-3 (Taupunktmessung) fordern, dass Messungen nur mit gewarteten und kalibrierten Geräten durchgeführt werden dürfen. Viele Gerätehersteller geben Wartungsintervalle (z. B. alle 12 Monate) vor, die unbedingt einzuhalten sind. Außerdem müssen Kalibrierprotokolle dokumentiert und archiviert werden, um die Rückführbarkeit jederzeit nachweisen zu können.

Praktische Umsetzung für Ingenieure und Messtechniker

• Kalibrierintervalle einhalten: Geräte regelmäßig (z. B. jährlich) bei akkreditierten Laboren kalibrieren lassen.
• Reinigung und Sichtprüfung: Sensoren auf Verschmutzungen prüfen und ggf. reinigen.
• Dokumentation: Wartungs- und Kalibrierprotokolle normkonform archivieren.
• Schulung des Personals: Nur geschultes Personal sollte Wartungs- und Kalibrieraufgaben durchführen, um Schäden an empfindlichen Sensoren zu vermeiden.

Fazit

Regelmäßige Wartung und Kalibrierung sind keine lästige Pflicht, sondern ein essenzieller Bestandteil eines funktionierenden Qualitäts- und Messsystems. Nur so können präzise, verlässliche und normkonforme Messwerte garantiert werden – und damit die Qualität von Druckluft und die Sicherheit von Prozessen in Industrie und Produktion.

Einleitung

Die präzise Messung von Partikeln in Druckluftsystemen ist entscheidend für die Einhaltung von Qualitätsstandards (z. B. ISO 8573) und die Funktionsfähigkeit sensibler Produktionsprozesse. Ein oft unterschätzter, jedoch entscheidender Einflussfaktor ist die Strömungsgeschwindigkeit der Druckluft am Messpunkt. In diesem Artikel beleuchten wir, wie sich Strömungsgeschwindigkeiten auf die Messergebnisse auswirken, welche physikalischen Effekte zugrunde liegen und welche technischen Maßnahmen erforderlich sind, um präzise Ergebnisse sicherzustellen.

Physikalische Grundlagen: Strömungsgeschwindigkeit und Partikelverhalten

Die Strömungsgeschwindigkeit beeinflusst direkt die Bewegungsbahnen von Partikeln in der Druckluft. Nach den Gesetzen der Aerodynamik steigt mit zunehmender Geschwindigkeit auch die Trägheitskraft der Partikel. Das führt zu einer veränderten Impaktion (Aufprall auf Sensorflächen) und einer geänderten Partikelverteilung im Messquerschnitt.

Bei sehr hoher Strömungsgeschwindigkeit (turbulente Strömung, hoher Reynolds-Zahl) können Partikel durch Zentrifugal- oder Trägheitskräfte aus der Probenahmezone „herausgedrückt“ werden. Bei zu niedrigen Geschwindigkeiten (laminare Strömung) hingegen sinkt die Probenahmeeffizienz, da Partikel aufgrund der Gravitation aus dem Luftstrom sedimentieren.

Einfluss auf optische Partikelzähler

Optische Partikelzähler (z. B. Streulicht- oder Durchlichtsensoren) sind besonders empfindlich gegenüber Strömungsgeschwindigkeiten. Sie basieren auf der Detektion von Lichtsignalen, die durch Partikel verursacht werden. Ist die Geschwindigkeit zu hoch, passieren Partikel den Detektionsbereich zu schnell – das kann zu einer unvollständigen Erfassung oder zur „Verschmierung“ von Signalen führen.

Umgekehrt kann eine zu geringe Geschwindigkeit die Zählrate verfälschen, da Partikel nicht zuverlässig den Messbereich durchströmen. Daher spezifizieren Hersteller von Partikelzählern häufig einen optimalen Strömungsbereich (z. B. 28,3 l/min oder definierte Strömungsprofile gemäß ISO 8573-4).

ISO 8573: Anforderungen an die Strömungsgeschwindigkeit

Die ISO 8573-4 legt klare Anforderungen an die Probenahme und Strömungsgeschwindigkeit fest. Messungen müssen unter Bedingungen erfolgen, die eine repräsentative Probenahme sicherstellen. Dazu gehört u. a.:

• Ein gleichmäßiges Strömungsprofil (möglichst laminare Strömung).
• Ein definierter Volumenstrom, der im Einklang mit den Spezifikationen des Sensors steht.
• Vermeidung von Verwirbelungen oder Turbulenzen direkt vor der Messeinrichtung.

Praktische Auswirkungen: Fehlerquellen durch falsche Strömungsgeschwindigkeit

In der Praxis ergeben sich typische Fehlerquellen:

• Zu hohe Geschwindigkeit: Unterzählung von Partikeln oder unvollständige Signale.
• Zu niedrige Geschwindigkeit: Partikel sedimentieren und werden nicht erfasst.
• Turbulenzen: Inhomogene Probenahme, insbesondere bei Querschnittsveränderungen oder Bögen in der Leitung.
• Falsche Probenahmestellen: Abzweigungen oder Totzonen können die Strömungsgeschwindigkeit stark beeinflussen.

Technische Maßnahmen für präzise Messungen

Für Ingenieure und Messtechniker bedeutet das:

• Einhaltung von Herstellerangaben: Sensoren nur im empfohlenen Strömungsbereich betreiben.
• Strömungsberuhigungsstrecken: Einbau von geraden Rohrstrecken vor der Messeinrichtung, um Turbulenzen zu reduzieren.
• Vermeidung von Querschnittsänderungen: Gleichbleibender Rohrdurchmesser für ein homogenes Strömungsprofil.
• Messung und Überwachung: Einsatz von Strömungssensoren, um die Geschwindigkeit am Messpunkt kontinuierlich zu überwachen.
• Kalibrierung bei definiertem Volumenstrom: Kalibrierungen immer unter denselben Strömungsbedingungen durchführen.

Auswirkungen auf andere Messgrößen

Auch wenn der Fokus hier auf Partikelmessungen liegt, beeinflusst die Strömungsgeschwindigkeit teilweise auch Messungen von Öl- oder Wassergehalt. Bei stark schwankenden Strömungen kann es zu einer inhomogenen Probenahme kommen, die auch diese Parameter verfälscht.

Fazit

Die Strömungsgeschwindigkeit ist ein entscheidender Faktor für die Genauigkeit von Partikelmessungen in Druckluftsystemen. Abweichungen vom optimalen Strömungsbereich führen zu fehlerhaften oder nicht reproduzierbaren Ergebnissen. Für zuverlässige, normgerechte Messergebnisse nach ISO 8573 ist daher eine sorgfältige Kontrolle und Planung der Strömungsbedingungen unerlässlich.

Einleitung

In industriellen Druckluftsystemen nach ISO 8573-1 sind präzise Messungen von Partikeln, Wasser und Öl entscheidend für Qualität und Prozesssicherheit. Ein oft vernachlässigter, aber kritischer Einflussfaktor ist die Verschmutzung der Messeinrichtung. Dieser Artikel erklärt, warum Ablagerungen und Kontaminationen nicht nur absolute Messwerte verfälschen, sondern auch die Reproduzierbarkeit der Ergebnisse beeinträchtigen. Gleichzeitig werden praxisnahe Empfehlungen zur Wartung und Planung für Ingenieure und Messtechniker gegeben.

Verschmutzungen: Definition und Ursachen

Unter Verschmutzungen versteht man Ablagerungen oder Rückstände in Messgeräten, Leitungen oder Probenahmesystemen. Ursachen sind unter anderem:

• Partikel oder Öltröpfchen, die sich in Messkammern ablagern
• Kondensat oder Feuchte, die in Form von Wasser- oder Ölschichten Sensoren beeinträchtigen
• chemische Rückstände aus vorherigen Messungen oder Reinigungsprozessen

Je nach Aufbau des Sensors (optisch, elektrochemisch, kapazitiv) können diese Verschmutzungen das Signalverhalten dauerhaft oder temporär verändern.

Physikalische Grundlagen: Wie Verschmutzungen wirken

Die grundlegenden Auswirkungen von Verschmutzungen lassen sich physikalisch erklären:

• Optische Sensoren (Partikelzähler): Ablagerungen auf Linsen oder Spiegeln streuen oder absorbieren Licht. Dies führt zu einer falschen Partikelkonzentration, da das Sensorsignal nicht mehr korrekt den tatsächlichen Partikelgehalt repräsentiert.
• Taupunkt- und Feuchtesensoren: Feuchte- oder Ölfilme können den elektrischen Widerstand oder die Kapazität verfälschen. Dadurch werden zu hohe oder zu niedrige Feuchtewerte angezeigt.
• Öl-Aerosolsensoren: Ablagerungen im Sensorgehäuse können die Probenahmeeffizienz verringern. In gravimetrischen Verfahren (ISO 8573-2) führen verunreinigte Filter oder Vorabscheider zu systematischen Messfehlern.

Auswirkungen auf die Messergebnisse

Die Folgen von Verschmutzungen in der Messeinrichtung sind gravierend:

• Falsche Absolutwerte: Messwerte werden systematisch zu hoch oder zu niedrig angezeigt.
• Schlechtere Reproduzierbarkeit: Wiederholte Messungen am gleichen Messpunkt liefern abweichende Ergebnisse.
• Zeitverzögerungen: Besonders bei hygroskopischen Ablagerungen (z. B. Kondensat) kann es zu verzögerten Ansprechzeiten der Sensoren kommen.
• Verstöße gegen ISO 8573: Normkonforme Messungen erfordern eine saubere Probenahme und Sensorik. Verschmutzte Messeinrichtungen führen somit zu normwidrigen Ergebnissen.

Normen und Anforderungen: ISO 8573 und Kalibrierung

Die ISO 8573-Normenreihe legt fest, dass Messgeräte regelmäßig gereinigt und kalibriert werden müssen, um deren Genauigkeit zu gewährleisten. Insbesondere in der Partikelmessung (ISO 8573-4) ist die optische Sauberkeit der Messeinrichtung entscheidend. Kalibrierungen müssen in sauberen Umgebungen stattfinden und sind auf verschmutzte Messeinrichtungen nicht übertragbar.

Praxis: Maßnahmen zur Vermeidung von Messfehlern

Für Ingenieure und Qualitätsspezialisten sind folgende Maßnahmen essenziell:

• Regelmäßige Reinigung: Sensoren und Probenahmeeinrichtungen sollten in festgelegten Intervallen (z. B. monatlich, vierteljährlich) gereinigt werden.
• Verwendung von Spülgasen: Viele optische Sensoren können mit trockener Druckluft oder Stickstoff gereinigt werden, um Partikelrückstände zu entfernen.
• Kontrollierte Probenahme: Probenahmeschläuche und -leitungen sollten aus glatten, nicht absorbierenden Materialien bestehen. Poröse oder verschmutzte Schläuche führen zu Feuchte- und Partikelmigration.
• Schulung von Personal: Nur qualifiziertes Personal sollte Wartung und Reinigung von Messsystemen durchführen, um Beschädigungen oder Kreuzkontaminationen zu vermeiden.

Installation: Einfluss der Verschmutzungsneigung

Bereits bei der Planung der Druckluftinstallation kann die Verschmutzungsanfälligkeit reduziert werden:

• Kurze Probenahmewege: Lange Leitungen erhöhen die Gefahr von Ablagerungen.
• Trockene und saubere Umgebungen: Feuchte oder ölbelastete Umgebungen führen schneller zu Verschmutzungen.
• Einsatz von Filtern: Direkt vor der Messeinrichtung platzierte Filter reduzieren die Belastung durch Feststoffe und Aerosole.

Fazit

Verschmutzungen in der Messeinrichtung stellen einen erheblichen Risikofaktor für die Messgenauigkeit und die Einhaltung von Normen wie ISO 8573 dar. Eine sorgfältige Wartung, Reinigung und ein gut durchdachtes Anlagenlayout helfen, präzise und zuverlässige Messergebnisse zu erzielen. Für alle, die mit Druckluftmessungen betraut sind, ist das Bewusstsein für diese Problematik und deren physikalische Hintergründe entscheidend.

Einleitung

Die präzise Bestimmung des Wassergehalts in Druckluftsystemen (nach ISO 8573-1) ist essenziell für zahlreiche industrielle Anwendungen – von der Lebensmittelverarbeitung bis zur Steuerluft in Maschinen. Eine oft unterschätzte Einflussgröße ist die Umgebungsfeuchtigkeit. Dieser Artikel erläutert, warum diese Feuchte einen direkten Einfluss auf die Messergebnisse hat, welche physikalischen und messtechnischen Grundlagen hier greifen und wie Ingenieure sowie Qualitätsspezialisten ihre Anlagen optimal gestalten können.

Physikalische Grundlagen: Wasserdampf und Taupunkt

Wasserdampf in Druckluft steht in direkter Wechselwirkung mit der Umgebungsfeuchte. Nach den Grundlagen der Thermodynamik (Sättigungsdampfdruckkurve) kann warme Luft mehr Feuchtigkeit aufnehmen als kalte. Bei Messungen von Wassergehalt in Druckluft – meist durch Taupunktmessgeräte – wird jedoch nicht nur die Druckluft selbst, sondern auch der Einfluss der Umgebungsluft relevant.

Umgebungsfeuchtigkeit und Taupunktmessung

Taupunktmessgeräte, etwa Spiegelhygrometer oder Polymer-Feuchtesensoren, sind empfindlich gegenüber Feuchteänderungen in ihrer Umgebung. Dies liegt daran, dass der Taupunkt das Temperaturmaß ist, bei dem die Luft mit Wasserdampf gesättigt ist und Kondensation beginnt. Wenn jedoch die Umgebungsluft einen hohen Wasserdampfpartialdruck aufweist (hohe relative Feuchte), können Sensoren durch Kondensation auf kalten Oberflächen oder Leckageeffekte beeinflusst werden.

Praxisbeispiel:
Bei Messungen in einer Umgebung mit 80 % relativer Feuchte (z. B. im Sommer) kann sich Kondensat an exponierten Messstellen bilden. Dieses Kondensat beeinflusst die Sensorik und verfälscht den gemessenen Drucktaupunkt – oft mit einer Überschätzung des tatsächlichen Wassergehalts.

Einfluss der Umgebungsfeuchte auf Probenahme und Sensoren

Moderne Feuchtesensoren müssen durch entsprechende Gehäuse oder aktive Beheizung (z. B. beheizte Taupunktspiegel) vor der Umgebungsluft abgeschirmt werden. Andernfalls kann sich die Umgebungsfeuchte in das Sensorsystem „einschleichen“ und den Messwert verfälschen.

Zusätzlich spielt die Dichtheit der Probenahmeeinrichtungen eine Rolle:

• Undichte Probenahmeschläuche können Wasserdampf aus der Umgebung ansaugen.
• Falsch gewählte Materialien (z. B. poröse Schläuche) führen zu einem ständigen Gasaustausch mit der feuchten Umgebungsluft.

Messtechnische Anforderungen: Normen und Kalibrierung

Normen wie die ISO 8573-3 fordern, dass Messungen des Wassergehalts immer unter Betriebsdruck und unter Berücksichtigung der Umgebungseinflüsse durchgeführt werden. Sensorhersteller spezifizieren dabei oft einen „Umgebungsfeuchtebereich“ (z. B. 0–95 % r. F.), in dem der Sensor zuverlässig arbeitet.

Für genaue Messergebnisse ist außerdem eine regelmäßige Kalibrierung unter definierten Bedingungen erforderlich – also auch unter kontrollierter Umgebungsfeuchte. Labore, die auf Feuchte-Metrologie spezialisiert sind, arbeiten mit Referenzgasen, die genau definierte Feuchtegehalte haben, um eine rückführbare Kalibrierung sicherzustellen.

Praktische Umsetzung: Empfehlungen für Ingenieure

Für Anlagenplaner und Messtechniker ergeben sich konkrete Maßnahmen:

• Vermeidung von Feuchtebrücken: Probenahmeeinrichtungen sollten aus trockenen, feuchtigkeitsdichten Materialien bestehen.
• Isolierung kritischer Leitungen: Bei hoher Umgebungsfeuchte sollten Probenahmeleitungen isoliert oder aktiv beheizt werden, um Kondensatbildung zu vermeiden.
• Standortwahl: Messgeräte sollten nicht in feuchten Umgebungen (z. B. direkt neben Kühltürmen oder Waschbereichen) installiert werden.
• Kontinuierliche Überwachung: In besonders feuchten Umgebungen kann ein zusätzlicher Umgebungssensor (für Temperatur und Feuchte) helfen, Korrekturfaktoren zu ermitteln oder Anomalien frühzeitig zu erkennen.

Fazit

Die Umgebungsfeuchtigkeit ist ein maßgeblicher Einflussfaktor auf die Messung des Wassergehalts in Druckluft. Unterschätzte Feuchtequellen in der Umgebung können zu erheblichen Abweichungen führen und die Einhaltung von Normen wie ISO 8573 gefährden. Mit sorgfältiger Planung der Probenahme, Auswahl geeigneter Sensorik und aktiver Berücksichtigung der Umgebungsbedingungen lassen sich jedoch genaue und verlässliche Messwerte sicherstellen.

Einleitung

In modernen Druckluftsystemen spielt die genaue Messung von Partikeln, Wasser und Öl eine zentrale Rolle für die Qualitätssicherung und die Einhaltung gesetzlicher und branchenspezifischer Standards (z. B. ISO 8573). Ein entscheidender Einflussfaktor für die Genauigkeit dieser Messungen ist der Druck. Als Messgröße selbst und als physikalische Grundlage für viele Sensoren kann er die Präzision erheblich beeinträchtigen. Dieser Beitrag beleuchtet, warum Druckschwankungen nicht nur Messfehler verursachen, sondern auch zu Fehlinterpretationen führen können – und gibt konkrete Hinweise zur Planung, Installation und Wartung.

Physikalische Grundlagen: Zusammenhang von Druck, Volumen und Temperatur

Gemäß dem idealen Gasgesetz (p·V = n·R·T) stehen Druck, Volumen und Temperatur in einem direkten Zusammenhang. Eine Erhöhung des Drucks führt zu einer Verdichtung des Gases und damit zu einer höheren Massendichte. Diese Dichteänderung beeinflusst direkt alle Messungen, die auf volumen- oder massenbasierten Methoden beruhen – von optischen Sensoren bis zu gravimetrischen Messverfahren.

Druckabhängigkeit der Partikelmessung

Partikelmessgeräte arbeiten häufig nach dem Prinzip der optischen Lichtstreuung. Hierbei spielt die Partikelkonzentration pro Volumeneinheit eine zentrale Rolle. Steigt der Druck, erhöht sich die Dichte der Luft und damit auch die Anzahl der Partikel pro Volumen (wenn die absolute Partikelzahl gleich bleibt).

Daher ist es essenziell, dass die Sensoren entweder:

• für den tatsächlichen Betriebsdruck kalibriert sind, oder
• über eine automatische Druckkompensation verfügen.

Falls dies nicht der Fall ist, werden Messwerte fälschlicherweise zu hoch oder zu niedrig angezeigt. Viele Partikelzähler korrigieren die gemessenen Konzentrationen auf Normbedingungen (z. B. 1 bar abs, 20 °C), um eine Vergleichbarkeit herzustellen.

Druck und Wassergehalt: Taupunktmessung

Bei der Bestimmung des Wassergehalts in Druckluft ist der Drucktaupunkt (PDP, Pressure Dew Point) ein Schlüsselkriterium. Der PDP hängt direkt vom Betriebsdruck ab: Je höher der Druck, desto höher der Taupunkt. Der ISO 8573-3-Standard schreibt vor, dass Messungen immer unter Betriebsdruck erfolgen müssen.

Für Ingenieure bedeutet das, dass:

• Sensoren für den Betriebsdruckbereich ausgelegt sein müssen.
• Druckverluste in der Probenleitung (z. B. durch lange Schläuche) zu falschen Taupunktwerten führen können.
• Messungen unter Atmosphärendruck (statt Betriebsdruck) nicht den tatsächlichen Wassergehalt in der Druckluftleitung widerspiegeln.

Einfluss des Drucks auf Ölmessungen

Auch bei der Messung von Ölnebeln oder Aerosolen (z. B. durch gravimetrische oder photoionisationsbasierte Sensoren) spielt der Druck eine wichtige Rolle. Eine höhere Luftdichte bei erhöhtem Druck führt zu einer höheren Konzentration der Ölaerosole pro Volumeneinheit. Daher muss bei jeder Ölmessung ebenfalls der Betriebsdruck berücksichtigt oder kompensiert werden.

Messtechnische Anforderungen: Kalibrierung und Kompensation

Für präzise und normgerechte Messergebnisse ist es unerlässlich, dass Messgeräte:

• den aktuellen Betriebsdruck in Echtzeit erfassen und in die Auswertung einbeziehen.
• für den jeweiligen Druckbereich regelmäßig kalibriert werden (z. B. über Referenzgeräte mit rückführbarer Kalibrierung).
• bei kritischen Anwendungen (z. B. Reinräume, Lebensmittel) über eine dokumentierte Druckkompensation verfügen.

Praktische Umsetzung in der Installation

Für Ingenieure und Messtechniker ergeben sich daraus folgende konkrete Maßnahmen:

• Vermeidung von Druckverlusten an der Probenahmestelle, z. B. durch kurze Leitungen oder gezielte Druckregler.
• Sicherstellung, dass der Druck am Messgerät dem tatsächlichen Leitungsdruck entspricht.
• Einsatz von Drucksensoren oder -transmittern direkt am Messpunkt zur Überwachung und Protokollierung.
• Berücksichtigung von Druckschwankungen, insbesondere bei wechselnden Lasten oder Kompressorbetrieb.

Normen und Richtlinien

Die ISO 8573-Normenreihe fordert eine klare Definition des Betriebsdrucks und stellt sicher, dass alle Messungen am tatsächlich vorherrschenden Druck erfolgen. Außerdem ist in den Spezifikationen vieler Sensoren ein zulässiger Druckbereich angegeben, der unbedingt eingehalten werden muss, um Messfehler zu vermeiden.

Fazit

Der Betriebsdruck ist ein wesentlicher Einflussfaktor für alle Druckluftmessungen. Er beeinflusst nicht nur die physikalischen Eigenschaften des Gases, sondern auch direkt die Messwerte von Partikeln, Wasser und Öl. Eine genaue Druckerfassung, Kompensation und Berücksichtigung bei der Probenahme ist daher unerlässlich, um die geforderte Druckluftqualität nach Normen wie ISO 8573 sicherzustellen.

Einleitung

Die präzise Bestimmung von Partikeln, Wasser und Öl in Druckluftsystemen ist von elementarer Bedeutung für viele industrielle Anwendungen. Besonders in sensiblen Branchen wie der Lebensmittelindustrie, Pharmazie oder in der Halbleiterfertigung sind exakte Messwerte unverzichtbar. Ein oft unterschätzter, jedoch wesentlicher Einflussfaktor auf die Messgenauigkeit ist die Temperatur. Dieser Artikel beleuchtet die physikalischen Grundlagen, die Bedeutung für die Messtechnik und die praktischen Anforderungen an die Installation und den Betrieb von Messgeräten in Druckluftsystemen.

Physikalische Grundlagen: Temperatur und Gasverhalten

Laut dem idealen Gasgesetz (p·V = n·R·T) steht der Druck (p) in direktem Zusammenhang mit der Temperatur (T). Bei konstantem Volumen (V) führt eine Temperaturänderung zwangsläufig zu Druckänderungen – und umgekehrt. In der Praxis bedeutet das:

• Steigt die Temperatur, erhöht sich der Druck der Luft.
• Sinkt die Temperatur, verringert sich der Druck.

Diese Änderungen wirken sich unmittelbar auf Sensoren aus, die entweder Druck, Volumen oder Partikelkonzentrationen messen.

Einfluss der Temperatur auf Partikelmessungen

Partikelzähler und optische Sensoren basieren häufig auf Lichtstreuung oder -absorption. Die Temperatur beeinflusst nicht nur die Dichte der Luft, sondern auch deren Brechungsindex. Studien (z. B. ISO 8573) zeigen, dass bei höheren Temperaturen das Signal-Rausch-Verhältnis in optischen Partikelsensoren sinkt, was zu einer Verringerung der Nachweisempfindlichkeit führt.

Ein weiteres Problem: Warme Druckluft enthält in der Regel mehr Energie, was die Beweglichkeit (Brown’sche Bewegung) der Partikel verstärkt. Diese Zunahme der Bewegung kann zu fehlerhaften Zählungen oder falscher Größenklassifizierung führen.

Einfluss der Temperatur auf Feuchte- und Ölmessungen

Die Messung des Wassergehalts in Druckluft (z. B. durch Taupunkt-Sensoren oder Hygrometer) ist besonders temperaturabhängig. Die Sättigungsdampfdruckkurve des Wassers zeigt, dass warme Luft mehr Feuchtigkeit aufnehmen kann als kalte. Bei Temperaturänderungen wird der relative Feuchtewert erheblich beeinflusst, obwohl die absolute Feuchte gleich bleibt. Deshalb fordern Normen wie ISO 8573-3 eine Temperaturkompensation der Sensoren oder eine präzise Temperaturregelung während der Messung.

Ölnebel- und Aerosolmessgeräte sind ebenfalls temperaturabhängig: Viskosität und Verdampfungsverhalten von Öl ändern sich mit der Temperatur, wodurch sich auch die Messwerte verschieben können.

Anforderungen an die Messtechnik

Für exakte Ergebnisse müssen die eingesetzten Sensoren und Messgeräte entweder:

• eine integrierte Temperaturkompensation aufweisen, oder
• in einem temperaturstabilen Umfeld betrieben werden.

In der Praxis bedeutet das, dass Temperaturfühler direkt am Messpunkt installiert sein sollten. Viele hochwertige Sensoren besitzen bereits eine Temperaturkorrektur nach ISO 8573, was eine lineare oder nichtlineare Korrektur der Messwerte ermöglicht.

Praktische Umsetzung in der Installation

Für Ingenieure, die Druckluftsysteme betreiben oder warten, ist es entscheidend, Temperaturstabilität am Messpunkt zu gewährleisten. Folgende Maßnahmen sind empfehlenswert:

• Isolierung von Rohrleitungen, um Temperaturspitzen zu vermeiden.
• Vermeidung direkter Sonneneinstrahlung oder anderer Wärmequellen in der Nähe der Messeinrichtung.
• Einsatz von temperaturgeregelten Messkammern, insbesondere bei mobilen Messungen.
• Regelmäßige Überprüfung und Kalibrierung der Temperaturkompensation.

Normen und Richtlinien

Die ISO 8573-Normenreihe (insbesondere ISO 8573-1 bis -9) sowie die VDMA-Richtlinien zur Druckluftqualität fordern die Berücksichtigung der Temperaturabhängigkeit. Für viele Messgeräte ist in der Spezifikation ein Temperaturbereich angegeben (z. B. 0–50 °C). Messungen außerhalb dieses Bereichs sind nicht normkonform.

Fazit

Die Temperatur ist ein maßgeblicher Einflussfaktor für die Messgenauigkeit in Druckluftsystemen. Ihre Effekte reichen von Änderungen in Druck und Dichte bis hin zu optischen Effekten bei Partikelmessungen. Für präzise und reproduzierbare Messungen ist daher die Beachtung der Temperatur und ihrer Auswirkungen unverzichtbar – sowohl in der Geräteauswahl als auch in der Anlagenplanung.
