Einleitung:
Der Ölgehalt in Druckluftsystemen stellt eine große Herausforderung dar, insbesondere in sensiblen Anwendungen wie der Lebensmittelproduktion, der Pharmaindustrie oder der Elektronikfertigung. Selbst bei ölfreien Kompressoren können noch Ölanteile aus der Umgebungsluft oder aus dem Kompressorölkreislauf eingetragen werden. Daher spielen Ölabscheider und Filter eine entscheidende Rolle, um den Ölgehalt auf die geforderten Reinheitsklassen nach ISO 8573-1 zu reduzieren.
Herkunft des Öls in der Druckluft:
Öl kann als Aerosol (Tröpfchen), in dampfförmiger Form oder als flüssiges Öl vorliegen. In ölgeschmierten Kompressoren werden bis zu 200–300 mg/m³ Öl in die Druckluft eingetragen. Selbst in „ölfrei verdichtenden“ Anlagen können geringe Mengen Öl aus Leckagen oder Rückströmungen auftreten.
Funktionsweise von Ölabscheidern und Filtern:
Ölabscheider und Filter nutzen physikalische Prinzipien, um Öltröpfchen aus der Luft zu entfernen:
- Schwerkraftabscheidung (Zyklonabscheider)
- Trägheitsabscheidung
- Koaleszenz-Effekte
- Adsorption (v. a. Aktivkohlefilter)
Technologien zur Ölminderung im Detail:
- Zyklonabscheider
- Nutzt die Fliehkraft in einem rotierenden Luftstrom.
- Öltröpfchen mit größerer Masse (>1 µm) werden radial nach außen gedrückt und abgeschieden.
- Effektivität: Reduktion des Ölgehalts auf ca. 10–20 mg/m³.
- Wartungsarm, keine Verbrauchsteile.
- Koaleszenzfilter
- Feine Mikroglasfaserschichten lassen Öltröpfchen anhaften.
- Tröpfchen koaleszieren (verschmelzen) zu größeren Tropfen, die durch Schwerkraft absinken.
- Filterklassen:
- Vorfilter (Grobabscheider): 1–10 µm
- Feinfilter: bis zu 0,01 µm
- Restölgehalt nach Koaleszenzfilterung: typ. 0,1–0,01 mg/m³.
- Aktivkohleadsorber
- Entfernt gasförmige Ölbestandteile (Öldämpfe) durch physikalische Adsorption.
- Aktivkohle bietet eine sehr große innere Oberfläche (~1000 m²/g), die Öl effektiv bindet.
- Einsatz vor allem in Prozessen mit höchsten Reinheitsanforderungen (Klasse 1 nach ISO 8573-1: ≤0,01 mg/m³ Gesamtölgehalt).
Physikalische Grundlagen der Koaleszenz:
- Öltröpfchen verhalten sich wie Aerosole und folgen der Stokes’schen Sinkgeschwindigkeit:
v=2r2(ρO¨l−ρLuft)g9ηv = \frac{2 r^2 (\rho_{\text{Öl}} – \rho_{\text{Luft}}) g}{9 \eta}v=9η2r2(ρO¨l−ρLuft)g
mit rrr als Tropfenradius, ρ\rhoρ als Dichte und η\etaη als Viskosität der Luft.
- Je kleiner die Tröpfchen, desto langsamer sinken sie ab – daher ist eine feine Faserstruktur entscheidend.

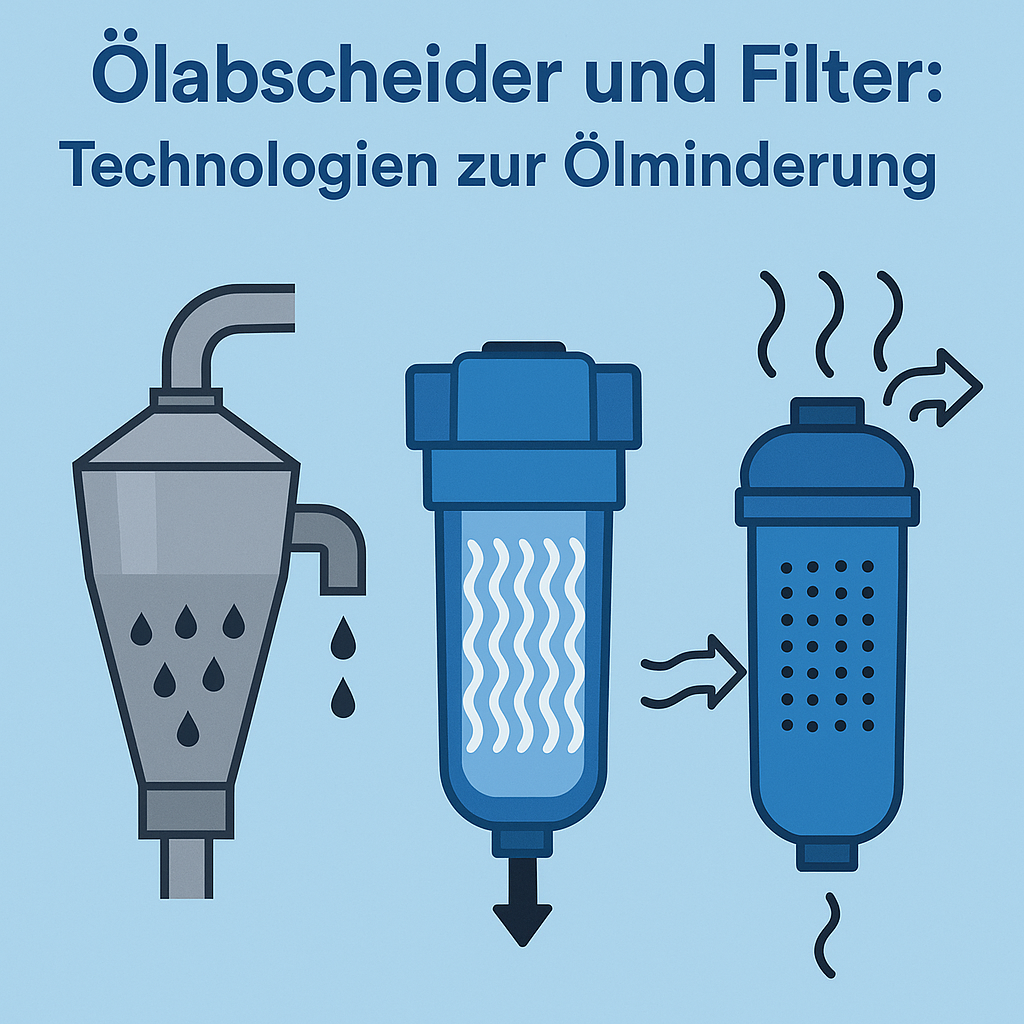

Kombination der Technologien:
In modernen Anlagen werden Ölabscheider und Filter stufenweise eingesetzt:
1️⃣ Zyklonabscheider – Grobe Ölabscheidung
2️⃣ Koaleszenzfilter – Feinstpartikel und Aerosole
3️⃣ Aktivkohlefilter – Gasförmige Ölanteile
Praxis-Tipps für Ingenieure:
✅ Druckverlust überwachen: Hohe Filterbeladung führt zu steigendem Druckverlust (Δp), der Kompressorleistung kostet.
✅ Regelmäßige Filterwechsel: je nach Herstellerempfehlung alle 6–12 Monate oder bei Δp-Anstieg um 50 %.
✅ Filterauslegung an Prozessbedingungen anpassen: Druck, Temperatur und Ölbelastung bestimmen die optimale Kombination.
✅ Messung des Ölgehalts: Probenahme und Analyse, z. B. nach ISO 8573-2 (Messverfahren für Aerosolöl).
Fazit:
Ölabscheider und Filter sind unverzichtbare Komponenten, um den Ölgehalt in Druckluftsystemen nachhaltig zu minimieren. Durch den gezielten Einsatz von Zyklonabscheidern, Koaleszenz- und Aktivkohlefiltern kann auch in ölgeschmierten Kompressorsystemen der geforderte Reinheitsgrad zuverlässig eingehalten werden. Für Ingenieure gilt: Eine gute Planung und regelmäßige Wartung sichern nicht nur Prozesssicherheit, sondern auch Energieeffizienz und Wirtschaftlichkeit.
| Technologie | Partikelgröße (µm) | Restölgehalt (mg/m³) | Wartung |
|---|---|---|---|
| Zyklonabscheider | > 1 | 10–20 | Wartungsarm |
| Koaleszenzfilter | 0,01 – 10 | 0,1 – 0,01 | Regelmäßiger Wechsel |
| Aktivkohleadsorber | Gasförmig (Öldämpfe) | ≤ 0,01 | Regelmäßiger Wechsel |
| Filterstufe | Funktionsprinzip | Einsatzgebiet |
|---|---|---|
| Zyklonabscheider | Fliehkraft, Schwerkraft | Grobe Ölabscheidung |
| Koaleszenzfilter | Koaleszenz, Schwerkraft | Feine Öl- und Partikelabscheidung |
| Aktivkohleadsorber | Physikalische Adsorption | Entfernung gasförmiger Öldämpfe |
| Einflussfaktor | Einfluss auf die Filterauslegung |
|---|---|
| Druck | Höherer Druck → Höherer Druckverlust |
| Temperatur | Höhere Temperatur → Geringere Luftdichte |
| Ölbelastung | Hohe Belastung → Häufigere Filterwechsel nötig |
| ISO-Klasse | Gesamtölgehalt (mg/m³) | Anwendung |
|---|---|---|
| Klasse 1 | ≤ 0,01 | Pharma, Lebensmittel, Elektronik |
| Klasse 2 | ≤ 0,1 | Allgemeine Industrieanwendungen |
| Klasse 3 | ≤ 1 | Grobe Druckluftversorgung |
