Betriebsdruck und seine Rolle bei der Druckluftreinheit

Einleitung:
Der Betriebsdruck in Druckluftsystemen ist eine zentrale Größe, die nicht nur die Leistungsfähigkeit und den Energieverbrauch beeinflusst, sondern auch die Reinheit der Druckluft. Obwohl der Druck oft primär als Energieparameter betrachtet wird, hat er auch einen erheblichen Einfluss auf Partikel-, Wasser- und Ölbelastung in der Druckluft. In diesem Artikel betrachten wir die physikalischen Grundlagen, die Zusammenhänge zwischen Druck und Reinheit sowie praktische Tipps für Ingenieure zur Optimierung.

Grundlagen: Druck als Prozessparameter
In Druckluftsystemen herrschen in der Regel Drücke von 6–10 bar Überdruck, in speziellen Anwendungen bis 40 bar oder mehr. Mit steigendem Druck ändert sich die Dichte der Luft und damit das Verhalten von Partikeln, Wasser und Öl.

Einfluss auf Partikelkonzentration

• Kompressionseffekt:
  Nach dem idealen Gasgesetz (p⋅V=n⋅R⋅T)(p \cdot V = n \cdot R \cdot T)(p⋅V=n⋅R⋅T) führt ein höherer Betriebsdruck zu einer erhöhten Luftdichte.
• Partikel pro m³ Druckluft:
  Bei höherem Druck steigt die absolute Partikelanzahl pro Volumen – selbst wenn die Qualität der angesaugten Luft gleichbleibt.
  Beispiel: Bei Verdichtung von 1 bar auf 7 bar steigt die Partikelkonzentration um den Faktor 7.
• Partikelgröße:
  Die aerodynamische Größe der Partikel bleibt konstant – höhere Konzentration bedeutet aber höhere Belastung für Filter.

Einfluss auf Wassergehalt

• Dampfdruck und Taupunkt:
  Bei steigendem Druck steigt auch der Partialdruck des Wasserdampfs. pWasserdampf, absolut=pUmgebungpBetriebsdruckp_{\text{Wasserdampf, absolut}} = \frac{p_{\text{Umgebung}}}{p_{\text{Betriebsdruck}}}pWasserdampf, absolut​=pBetriebsdruck​pUmgebung​​ Damit steigt der Taupunkt (Temperatur, bei der Wasser ausfällt).
• Beispiel:
  • Umgebungsluft: 20 °C, 50 % r.F. ➜ Wassergehalt ca. 8,6 g/m³.
  • Nach Verdichtung auf 7 bar: absoluter Wassergehalt bleibt gleich, aber Drucktaupunkt steigt auf ca. +10 °C.
• Folge:
  Ohne wirksame Trocknung kann Wasser in der Leitung kondensieren und Korrosion verursachen.

Einfluss auf Ölgehalt

• Ölaerosole:
  Mit steigendem Druck nehmen die Dichte und das Rückhaltepotenzial der Luft zu. Öltröpfchen werden dichter „gepackt“, wodurch Koaleszenzfilter stärker belastet werden.
• Öldampfanteile:
  Der Anteil des gasförmigen Öls (Dampfphase) hängt vom Partialdruck ab, der ebenfalls proportional zum Gesamtdruck steigt.
• Praktische Folge:
  ➜ Bei höherem Betriebsdruck steigt die Belastung von Aktivkohleadsorbern, die zur Entfernung von Öldämpfen eingesetzt werden.

Filter- und Trocknerbelastung

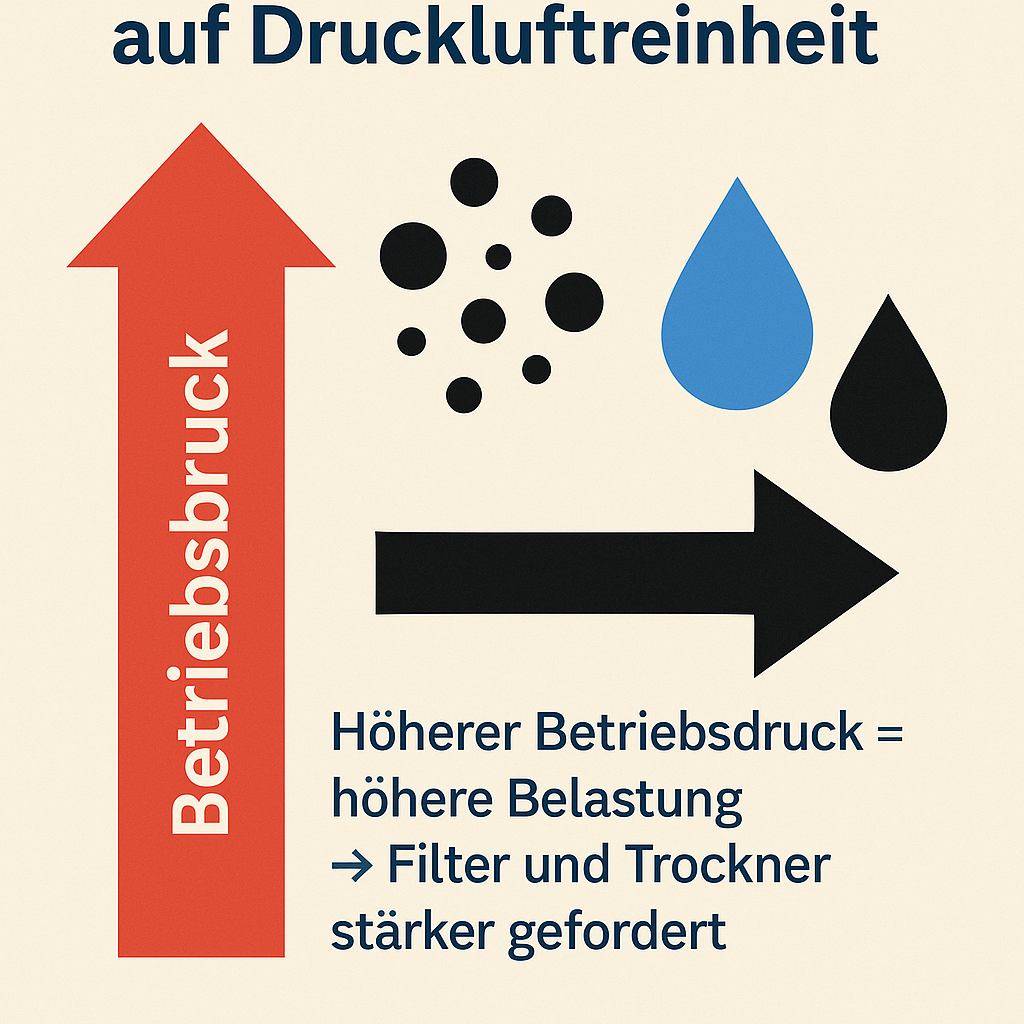

Höherer Betriebsdruck bedeutet:
✅ Mehr Partikel pro m³ ➜ Filter schneller belastet
✅ Höherer Wasserdampfpartialdruck ➜ Trockner (Taupunkt) stärker gefordert
✅ Ölabscheider müssen mehr Öltröpfchen verarbeiten

Druckabsenkung als Strategie

• Energieaspekt:
  Reduzierung des Betriebsdrucks um 1 bar spart ca. 6–8 % Energie.
• Reinheitsaspekt:
  Weniger Druck bedeutet auch weniger absolute Belastung pro m³ Luft – Filter und Trockner werden entlastet.
• Praxis:
  ➜ Betriebsdruck immer nur so hoch wie nötig einstellen, um sowohl Energie als auch Filterstandzeiten zu optimieren.

Zusammenfassung: Praktische Tipps für Ingenieure
✅ Taupunktüberwachung: Insbesondere bei wechselnden Drücken wichtig, um Kondensatbildung zu vermeiden.
✅ Filterdimensionierung: Höhere Drücke erfordern leistungsfähigere Filter.
✅ Ölanalyse: Bei steigendem Druck Ölgehalt regelmäßig kontrollieren – Aktivkohlefilterbelastung beachten.
✅ Prozessanforderungen prüfen: Manche Anwendungen benötigen hohen Druck, aber auch höchste Reinheit – hier ist sorgfältige Planung unerlässlich.

Fazit:
Der Betriebsdruck ist weit mehr als ein Energieparameter – er beeinflusst entscheidend die Partikel-, Wasser- und Ölbelastung der Druckluft. Eine kluge Wahl des Betriebsdrucks, kombiniert mit leistungsfähigen Filter- und Trocknungssystemen, ist der Schlüssel für eine dauerhaft hohe Druckluftqualität und einen effizienten Betrieb.

Tabelle 1: Partikelkonzentration bei verschiedenen Drücken

Betriebsdruck (bar)	Partikelkonzentration (Anzahl pro m³)
1	100.000
7	700.000
10	1.000.000

Tabelle 2: Einfluss des Betriebsdrucks auf den Drucktaupunkt

Betriebsdruck (bar)	Taupunkt (°C)
1	-10
7	+10
10	+15

Tabelle 3: Belastung von Filtern und Trocknern

Betriebsdruck (bar)	Filterbelastung (hoch/mittel/niedrig)	Trocknerbelastung (hoch/mittel/niedrig)
1	niedrig	niedrig
7	mittel	mittel
10	hoch	hoch

Tabelle 4: Energieeinsparung bei Druckabsenkung

Druckabsenkung (bar)	Energieeinsparung (%)
1	6–8
2	12–16
3	18–24
